distante. La tension sur la sortie de l'instrument dépend de la charge connectée à l'instrument. Voir « OUTPut
[1|2]:LOAD » dans le Guide de programmation de la série EDU33210 pour plus d'informations.
– Limitations sur les signaux arbitraires : Pour les signaux arbitraires, l'amplitude est limitée si les points du signal
ne couvrent pas la plage complète du convertisseur N/A de sortie. Par exemple, le signal intégré « Sinc » n'utilise pas
la plage complète des valeurs ; son amplitude est donc limitée à 6.087 Vpp (dans une charge de 50 Ω).
– La configuration des niveaux haut et bas configure également l'amplitude et la tension résiduelle du signal. Par
exemple, si vous configurez le niveau haut sur +2 V et le niveau bas sur -3 V, l'amplitude résultante est égale à 5 Vpp
avec une tension de décalage de -500 mV.
– Pour envoyer une tension continue, sélectionnez la fonction tension continue (FUNCtion DC) et configurez ensuite
la tension de décalage (VOLTage:OFFSet). Les valeurs acceptées sont comprises entre ±5 Vcc dans une charge de
50 Ω ou ±10 Vcc dans un circuit ouvert. Lorsque l'instrument est en mode CC, le réglage de l'amplitude n'a pas
d'effet.
Opérations depuis le panneau avant

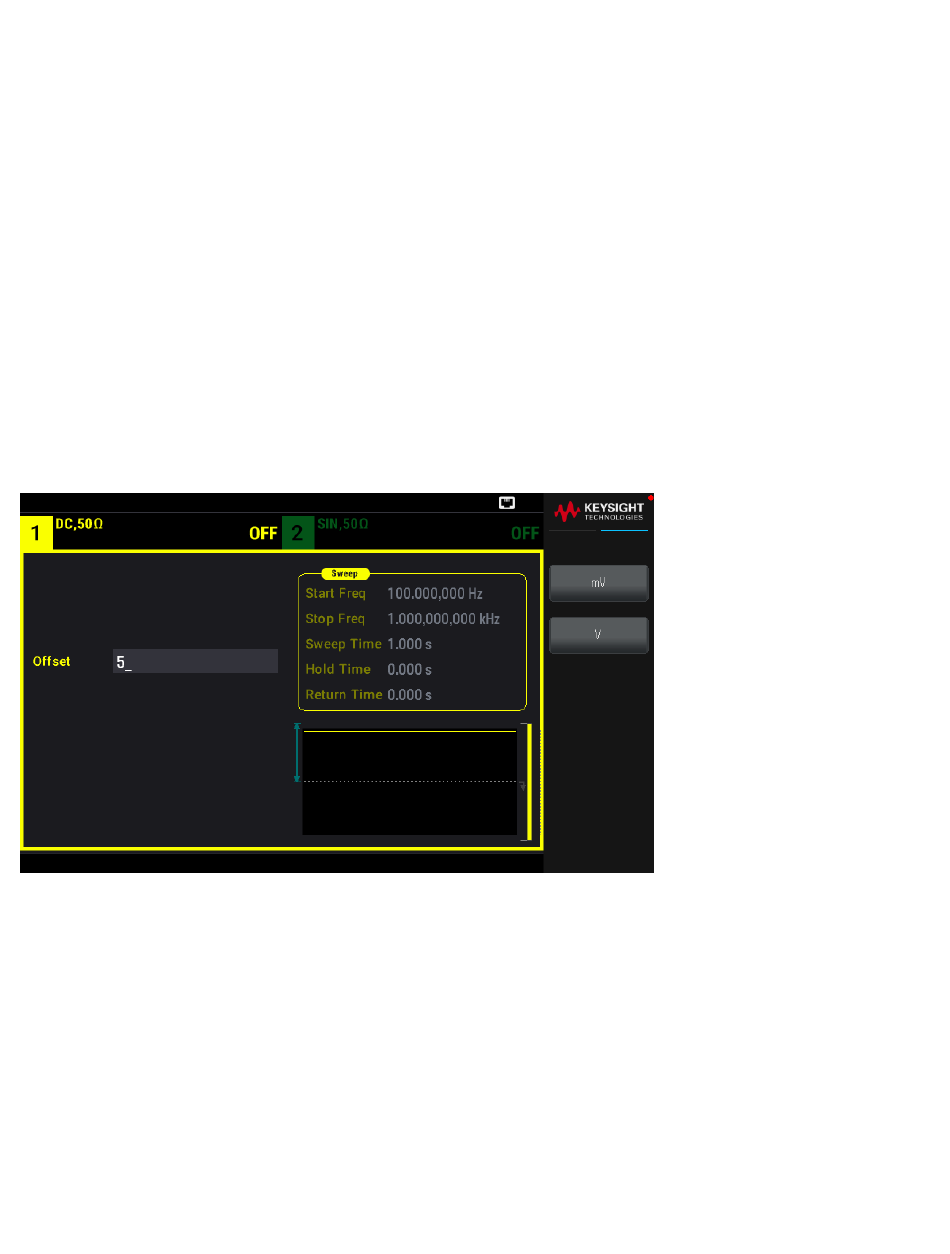

Appuyez sur [Waveform] > MORE 1/2 > DC > Offset. Utilisez le clavier numérique ou le bouton et la flèche pour
définir une valeur souhaitée. Si vous utilisez le clavier, sélectionnez un préfixe unitaire pour terminer.
Commande SCPI
[SOURce[1|2]:]VOLTage:OFFSet {<offset>|MINimum|MAXimum|DEFault}
[SOURce[1|2]:]VOLTage:HIGH {<voltage>|MINimum|MAXimum|DEFault}
[SOURce[1|2]:]VOLTage:LOW {<voltage>|MINimum|MAXimum|DEFault}
La commande APPLy configure un signal en une seule commande.
Unités de sortie
S'appliquent uniquement à l'amplitude.
– Unités de sortie : Vpp (par défaut), Vrms ou dBm.
90
Guide de l'utilisateur Keysight série EDU33210
