5-3 Mesure du système électrique monophasé à 3 fils (1P3W)
L1, L2 : Phase 1, Phase 2, N : Neutre, G : Terre,
La sonde de courant pointe vers la charge.
Note: U1 doit être connecté à la source de la tension durant la mesure de U2, I1 et I2 car U1 est
la source principale de signal de tout le système de mesure de l'instrument.
09/30/16 Version No. 00
I1
I2
I3
I4

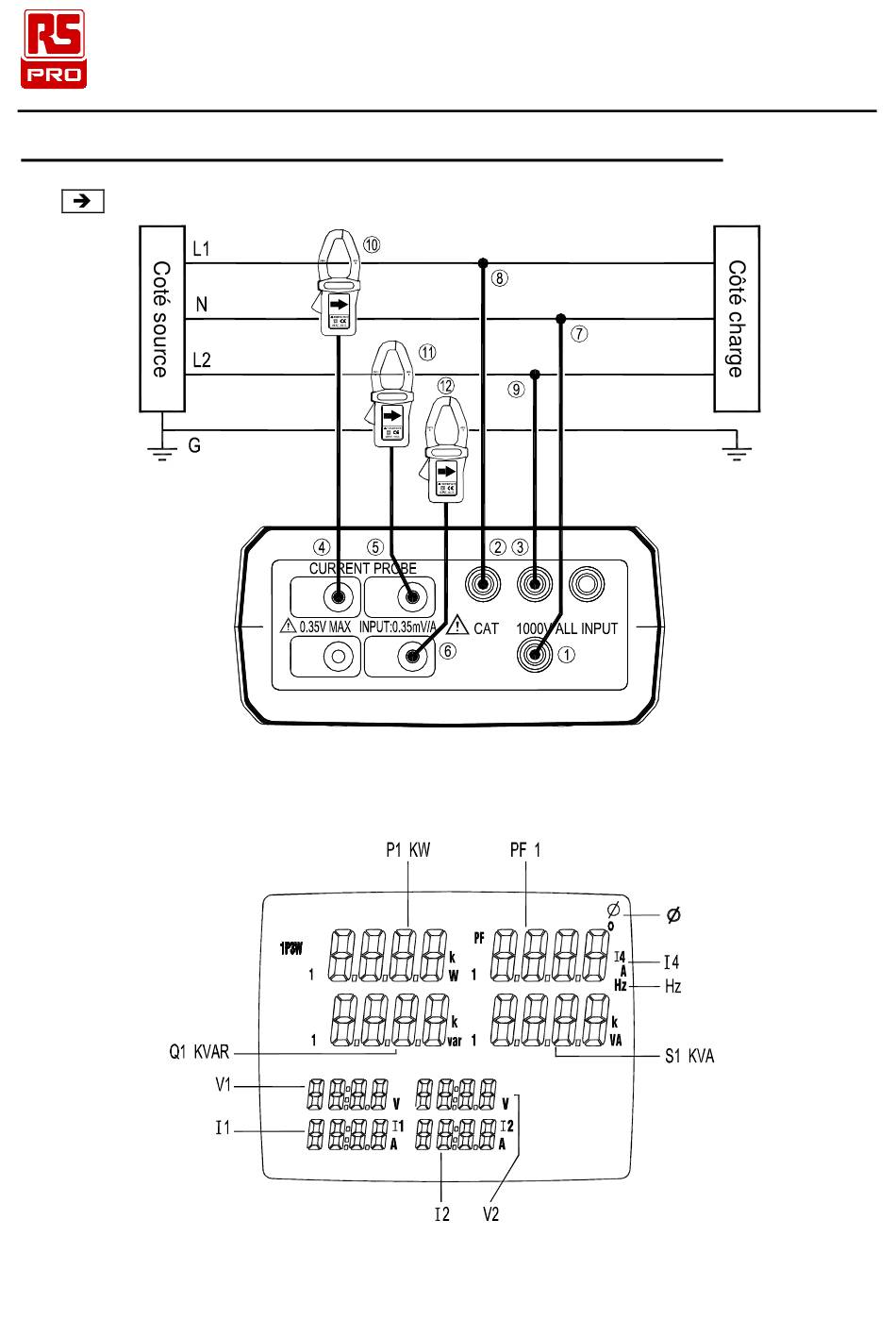

Schéma 7. 1P3W Schéma de connexion du câblage
P
Q
U1
Schéma 8. 1P3W Affichage général
Analyseur de puissance électrique triphasée / FR
Rouge
Noire
Jaune
U1
U2
U3
Ⅲ
N
S
U2
20
