5-6 Mesure du système électrique triphasé à 4 fils (3P4W)
L1, L2, L3 : Phase 1, Phase 2, Phase 3, N : Neutre, G : Terre,
La sonde de courant pointe vers la charge.
27
I1
I2
I3
I4

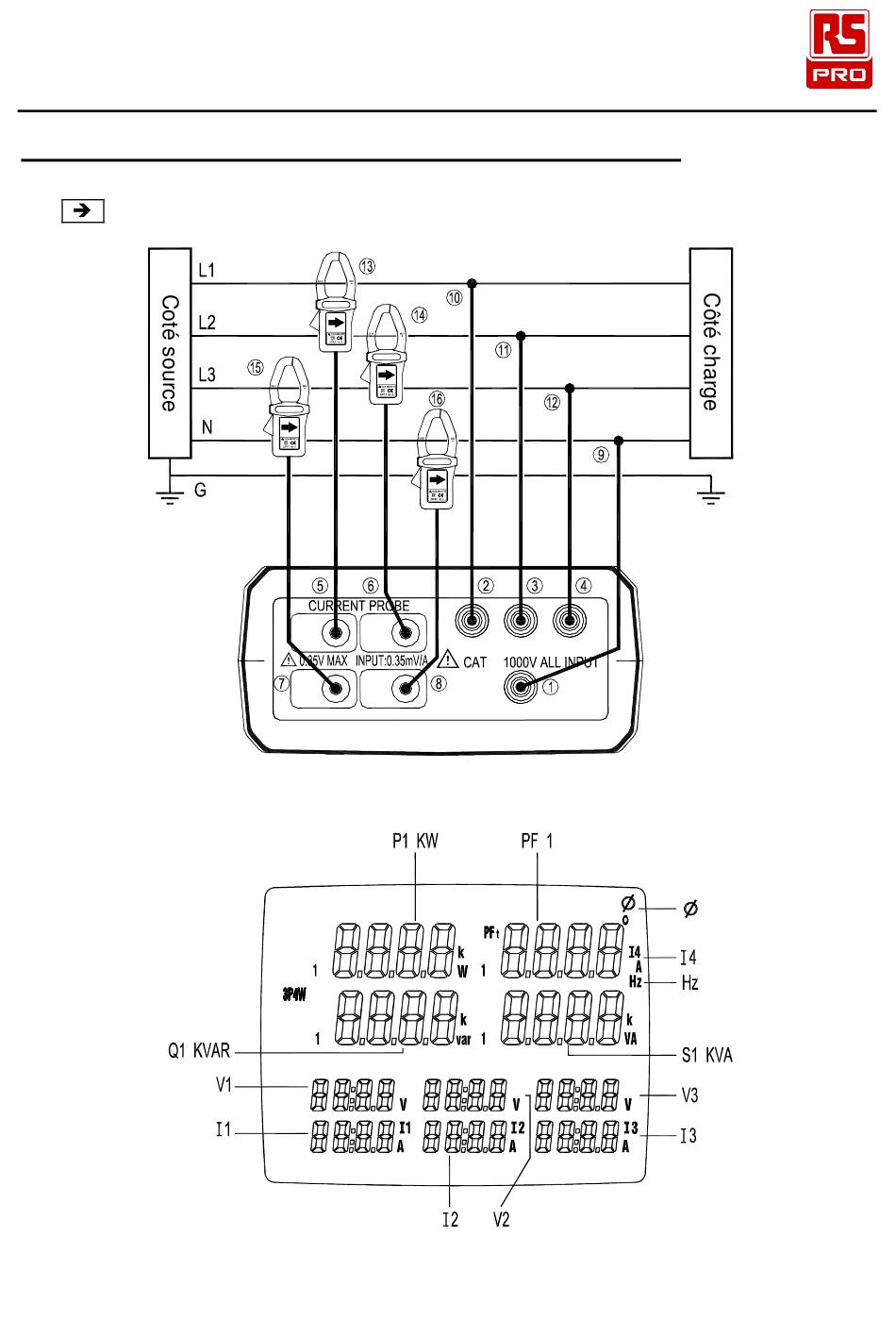

Schéma 11. 3P4W Schéma de connexion du câblage
P
Q
U1
Schéma 12. 3P4W Affichage général
Rouge
Jaune
Bleue
U1
U2
U3
Ⅲ
N
S
U2
U3
Noire
