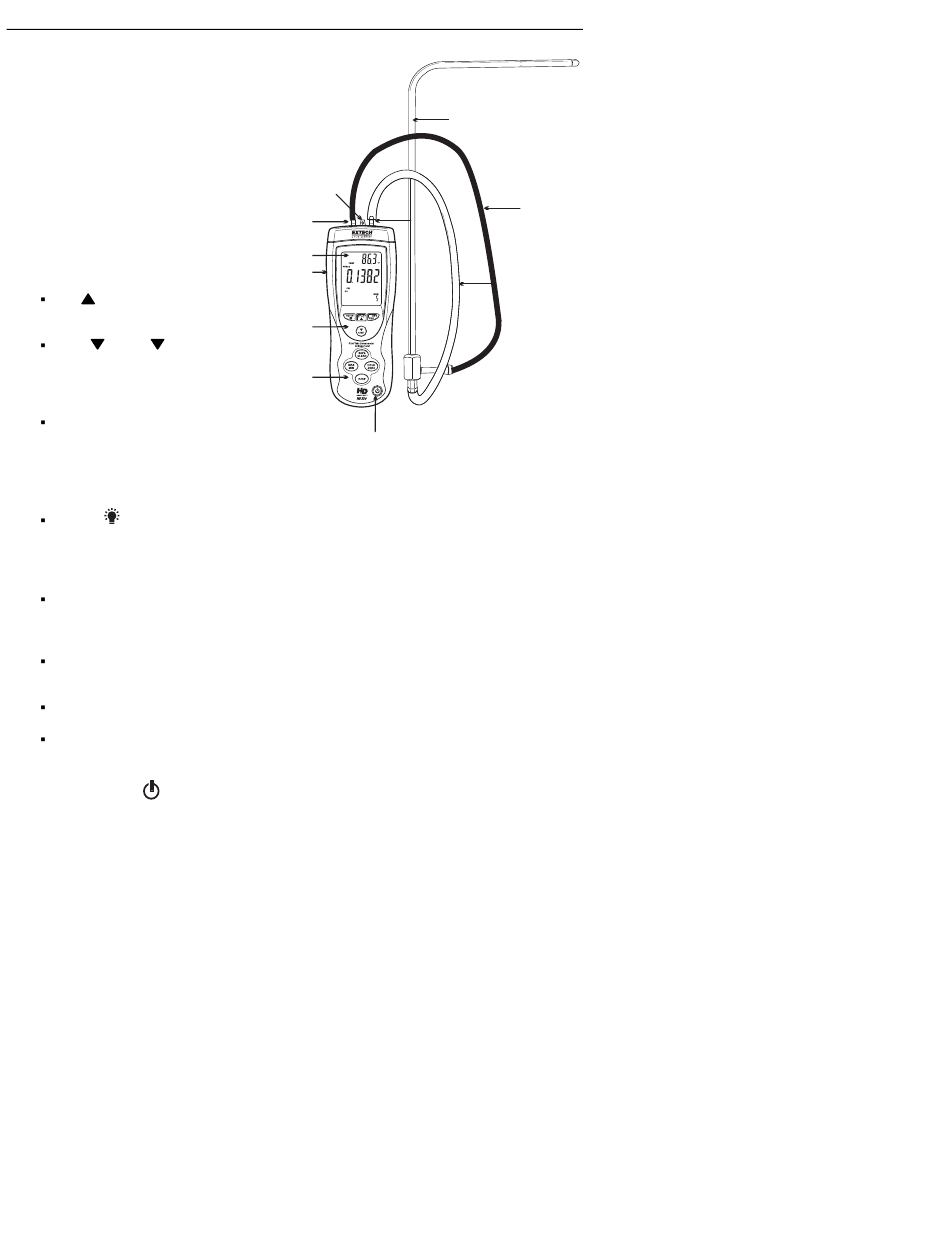

Description de l'appareil
1. Tube de Pitot. Maintenir le tube dans le passage de l'air pour effectuer une lecture
2. Tuyau 1 du manomètre de pression
noir
3. Tuyau 2 du manomètre de pression
blanc
4. Connecteur à pression (+)
5. Connecteur à pression (-)
6. Capteur de température
7. L'écran LED affiche : Lectures, unités,
paramètres de configuration et alertes
pour avertir l'utilisateur
8. Port servant au raccordement à un
PC : Utilisez le câble fourni pour
raccorder le mètre à un PC.
9. Clavier supérieur :
F/C
: Appuyez pour changer l'unité
de mesure de température. Fonctionne
également comme flèche ascendante
UNIT
(Unité
) : Appuyez pour
changer l'unité de mesure de la
pression, la vélocité et le volume (débit)
de l'air. Fonctionne également comme
flèche descendante
AVG / REC (Moyenne/Rappel) : Sert
à obtenir la valeur moyenne des
mesures effectuées sur des points multiples en mode « FLOW » (Débit) ou en mode
« VELOCITY » (Vélocité). Une moyenne peut être établie pour au moins vingt (20) points.
Appuyez et maintenez enfoncé ce bouton pendant 3 secondes pour accéder au mode de
rappel des données (REC)
SETUP
(Configuration) : Des pressions rapides exercées sur cette touche
permettent d'allumer ou d'éteindre le rétro-éclairage. Appuyez et maintenez enfoncé ce
bouton pendant 3 secondes pour entrer ou quitter le mode de configuration (traité plus
loin dans le présent manuel)
10. Clavier inférieur :
MAX/MIN : Appuyez pour enregistrer et sauvegarder les lectures les plus élevées, les
plus basses ainsi que les lectures moyennes de mesures du mouvement continu pour
des points de mesure uniques. Appuyez et maintenez enfoncé ce bouton pour quitter
cette fonction
SAVE/CLEAR (Enregistrement/Suppression) : Appuyez sur ce bouton pour
sauvegarder en mémoire une lecture. En mode de rappel, une pression exercée sur ce
bouton permet de supprimer un échantillon de données.
P/V/F (P/V/D) : Appuyez sur ce bouton pour sélectionner la pression (P), la vélocité (V)
de l'air ou le débit (F) de l'air
HOLD/ZERO (Maintien/Réinitialisation) : Ce bouton permet de figer et de libérer
pendant un instant la lecture affichée. Appuyez et maintenez enfoncé le bouton pour
réinitialiser (compenser) la lecture affichée
11. Bouton On/Off
: Appuyez pour mettre le mètre sous ou hors tension
REMARQUE RELATIVE AU CLAVIER : En mode de configuration, de nombreux boutons
servent à des fonctions qui n'ont pas été détaillées ci-dessus, mais qui sont décrites dans
des sections ultérieures de ce manuel.
REMARQUE : Le compartiment à piles, un support inclinable et un trépied se trouvent sur
la partie arrière du mètre.
