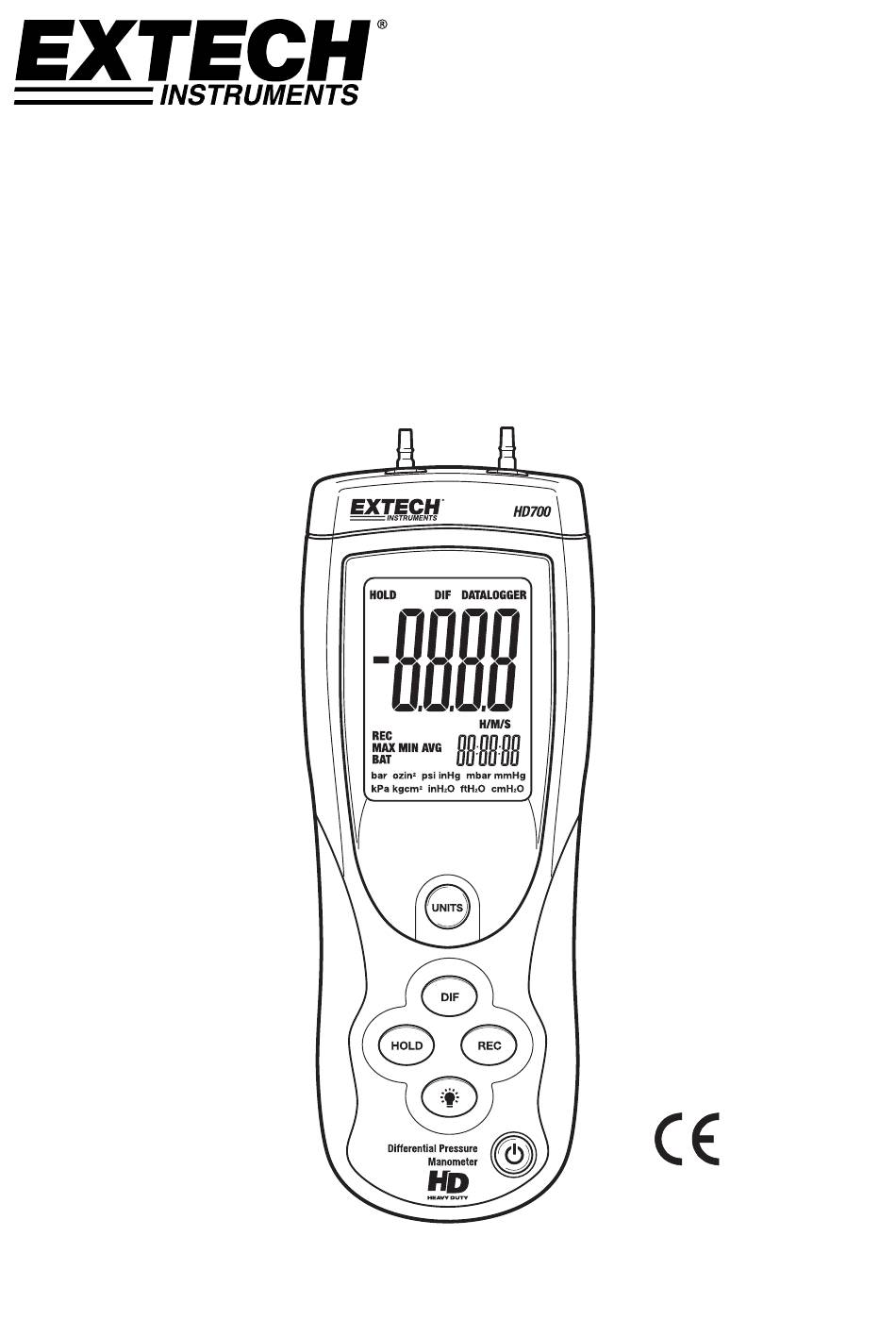

- Page 1 Guide de l’Utilisateur Utilisation Intensive Manomètre de Pression Différentielle Modèle HD700 ...
- Page 2 Introduction Félicitations pour votre achat du Manomètre Extech Modèle HD700. Cet appareil mesure la pression différentielle sur une amplitude de ±2.000 psi. Le HD700 offre onze (11) unités de mesure (à choisir via les boutons du panneau frontal) et a une entrée différentielle qui utilise des périphériques à branchement rapides faciles à utiliser. Les fonctions avancées comprennent DATA HOLD (Mémorisation de Données), mode ENREGISTREMENT MIN‐MAX‐MOY, MISE A ZERO/COMPARAISON, MISE HORS TENSION AUTOMATIQUE, et une interface USB PC. Cet instrument est fourni intégralement testé et calibré et, avec une utilisation correcte, vous fournira des années d’utilisation en toute fiabilité. Description du Compteur Entrée P1 Jack adaptateur AC Entrée P2 Ecran LCD – Indique les données de mesure, l’unité de mesure, le temps écoulé, et les symboles de fonction tels que décrits dans ce manuel Jack d’interface USB PC (3.5mm) – A utiliser avec un logiciel d’acquisition de données Bouton UNIT – Enclenchez pour sélectionner l’unité de mesure Bouton DIF – Enclenchez pour afficher la pression différentielle. Egalement utilisé pour mettre en moyenne (OFFSET) les mesures affichées Bouton RECORD – Enclenchez pour accéder au mode d’enregistrement MIN/MAX/MOY Bouton HOLD/ZERO – Enclenchez pour geler les mesures affichées. Egalement utilisé pour mettre à zéro l’affichage (appuyez en maintenez enfoncé jusqu’à ce que l’écran n’affiche que des zéro) 10. Bouton RETROECLAIRAGE – Enclenchez pour activer le retro‐éclairage. Le rétro‐ éclairage s’éteindra automatiquement après 40 secondes 11. Bouton ALIMENTATION – Enclenchez pour ALLUMER ou ETEINDRE le compteur 12. Compartiment à piles (à l’arrière) HD700-fr-FR_V1.7 4/15...
- Page 3 Affichage Sortie de données USB active Mode Pression Différentielle Mode Data Hold (Mémorisation de Données) Affichage primaire Mode Enregistrement Indicateurs MAX/MIN/AVG(MOY) Indicateur de pile faible Unité de mesure de Pression Temps Ecoulé Utilisation de Base Alimentation du Compteur Le HD700 utilise une pile 9V pour l’alimentation. Si le compteur ne s’allume pas quand le bouton POWER (Alimentation) est enclenché ou quand l’écran affiche BAT, remplacez la pile. Quand le bouton POWER Est enclenché, le compteur procédera à un court test et reviendra aux réglages en place quand le compteur a été éteint pour la dernière fois. Fonction de Mise Hors tension Automatique Afin de préserver la durée de vie de la pile, le compteur a une fonction de mise hors tension automatique (après 20 minutes). Pour désactiver cette fonction, appuyez et maintenez enfoncé le bouton HOLD quand le compteur est allumé. Relâchez le bouton HOLD quand ‘n’ apparaît sur l’écran. Le compteur restera allumé jusqu’à ce que l’utilisateur l’éteigne ou jusqu’à ce que la pile soit épuisée. Notez que la fonction de mise hors tension automatique sera réactivée la prochaine fois que le compteur est éteint puis allumé à nouveau. HD700-fr-FR_V1.7 4/15...
- Page 4 Livre par pouce carré psi Pouces de Mercure inHg Milli‐bar mbar Millimètres de Mercure mmHg Kilo‐Pascals kPa Kilogrammes par centimètre carré Kgcm Pouces d’Eau O Pieds d’Eau O Centimètres d’Eau O Bars Bar Onces par pouce carré ozin Branchement des Périphériques Branchez le tube au(x) port(s) d’entrée P1 et/ou P2. Si les deux entrées sont utilisées (mode différentiel), le compteur affiche une mesure de pression positive si la pression P1 est supérieure à celle de P2, ou une mesure négative si celle de P2 est supérieure à celle de P1. Mise à Zéro et fonction Comparaison L'unité doit être gardée dans la position verticale quand ZEROING ou en prenant des mesures. Pour mettre le compteur à ZERO : Avant utilisation et sans avoir les périphériques branchés au compteur, appuyez et maintenez enfoncé le bouton HOLD pendant 3 secondes ou jusqu’à ce que l’écran n’affiche que des zéros. Pour METTRE EN MOYENNE les mesures du compteur : Appuyez sur le bouton DIF quand vous faites une mesure. Les mesures conséquentes représenteront la différence entre la mesure en cours et la mesure qui était sur l’écran quand le bouton DIF a été enclenché. HD700-fr-FR_V1.7 4/15...
- Page 5 Mode Enregistrement MIN‐MAX‐MOY avec Mode Temps Ecoulé La fonction RECORD (Enregistrement) repère les mesures maximales (MAX), minimales (MIN) et moyennes (AVG) avec une empreinte temporelle. Le temps écoulé est affiché sur la partie en bas à droite de l’écran LCD et informe l’utilisateur de l’heure où une mesure MAX ou MIN a été enregistrée. Appuyez le bouton RECORD une fois. L’indicateur REC apparaîtra sur l’écran et l’affichage du temps écoulé commencera (format HH :MM :SS [heures:minutes:secondes]). Appuyez sur le bouton RECORD à nouveau pour visualiser la mesure la plus haute (MAX) enregistrée depuis que le bouton RECORD a été enclenché la première fois. L’indicateur MAX et la valeur maximale apparaîtra sur l’écran. Le minuteur affichera l’heure de l’événement MAX. Appuyez sur le bouton RECORD à nouveau, l’indicateur MIN et la valeur la plus basse apparaîtra sur l’écran. Le minuteur affichera l’heure de l’événement MIN. Appuyez sur le bouton RECORD à nouveau, l’indicateur AVG et la valeur moyenne apparaîtra sur l’écran. Le minuteur continuera à fonctionner. Pour revenir en mode d’utilisation normale, appuyez et maintenez enfoncé le bouton RECORD jusqu’à ce que les indicateurs d’affichage REC, MAX, etc. disparaissent. Notez que en mode RECORD, le rétro‐éclairage et les boutons d’alimentation sont les seules fonctions disponibles. Interface USB PC Le compteur a un port intégré USB pour utilisation avec le logiciel d’Acquisition de Données Manomètre. Le logiciel permet à l’utilisateur de visualiser, de sauver, d’exporter et d’imprimer les mesures du HD700/ Reportez‐vous à la documentation incluse avec le logiciel pour une explication détaillée. Affichage des Codes d’Erreur Les codes suivants sont affichés quand le compteur rencontre une erreur. ERR 1 : La Pression entrée excède les limites spécifiées ERR 2 : La Pression entrée est trop faible pour être mesurée ERR 3 : La Pression Différentielle entrée excède les limites spécifiées ERR 4 : La Pression Différentielle entrée est trop faible pour être mesurée HD700-fr-FR_V1.7 4/15...
- Page 6 Ports d’Entrée Deux tubes de métal 4.8mm, barbelés pour branchement 1/8" (3.17mm) Data Hold Gèle les mesures affichées Senseur Senseurs piézoélectriques intégrés Fonction Zéro/Comparaison Activation par boutons pressoir Taux d’échantillonage 0.5 sec. (approx.) Compatibilité Air ou gaz non corrosifs et non ionisés (non prévu pour l’utilisation avec des liquides) Mise hors tension Automatique Le compteur s’éteint après environ 20 minutes pour conserver son énergie (peut être désactivé) Interface PC Interface de série USB intégrée Conditions de Rangement 0 à 60 C (14 à 140 F); < 80% RH Conditions d’Utilisation 0 à 50 C (32 à 122 F); < 80% RH Alimentation Pile Pile alcaline 9V (indicateur de pile faible BAT) Durée de vie Pile 125 heures typique Dimensions 210 x 75 x 50mm (8.2 x 2.9 x 1.9”) Poids 280g (9.8 onces) HD700-fr-FR_V1.7 4/15...
- Page 7 ± 140.6 cm H O 0.1 ± 32.00 once in 0.01 Mise en garde : Une entrée de Pression de 10 psi ou plus endommagera cet instrument. N’appliquez pas de pression plus haute que le maximum indiqué sur le tableau de spécification. HD700-fr-FR_V1.7 4/15...
- Page 8 O pouce de Hg 0.07355 pouce de H O cm de H O 2.54 mm de Hg pouce de H O 0.03937 Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com HD700-fr-FR_V1.7 4/15...
