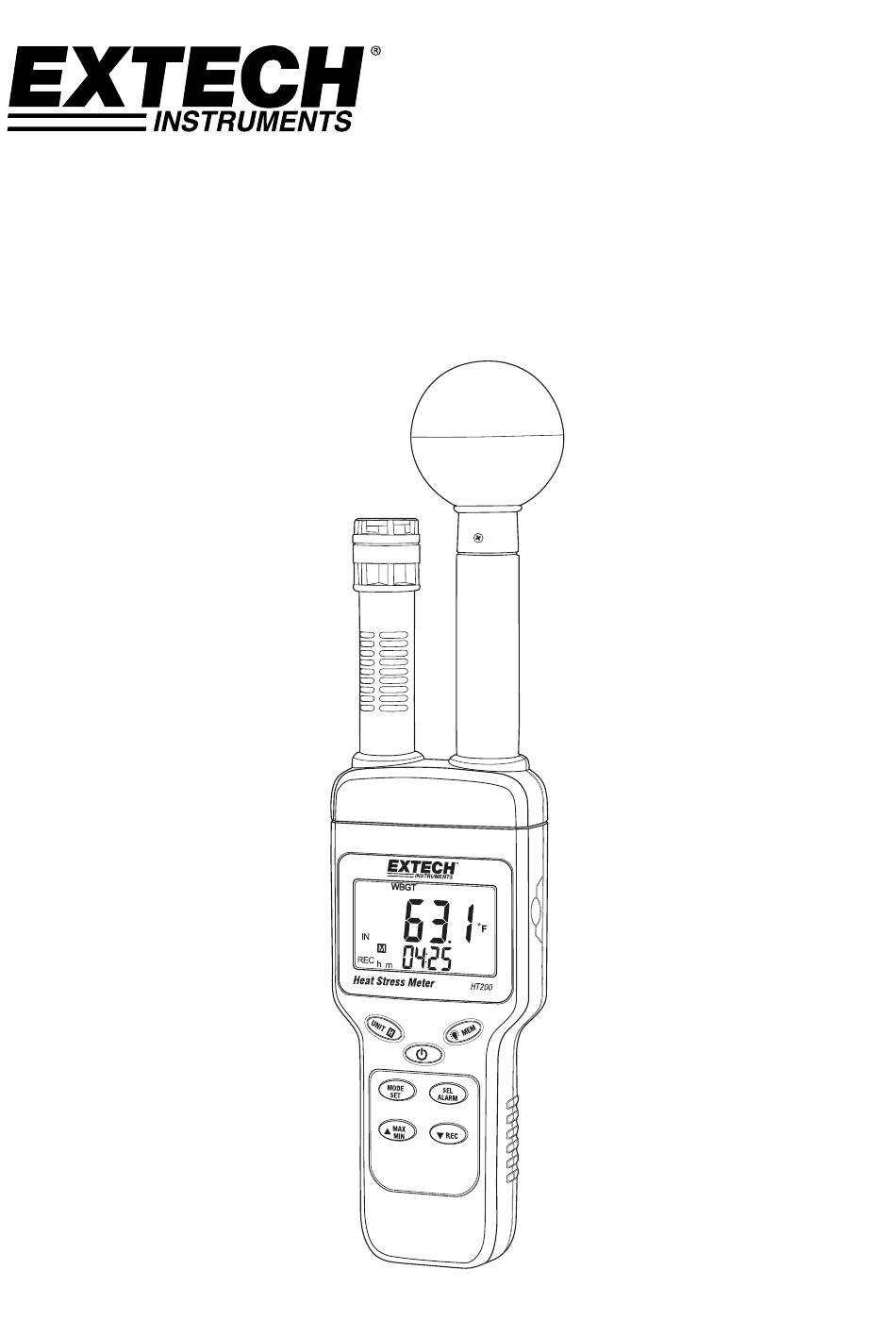

- Page 1 MANUEL D’UTILISATION Indicateur de stress thermique WBGT Modèle HT200 ...
-
Page 2: Fonctionnalités

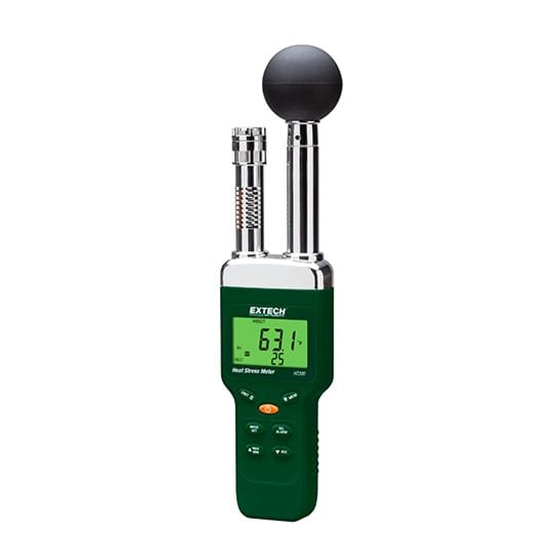

EXTECH INSTRUMENTS Introduction Merci d'avoir choisi l'indicateur de stress thermique WBGT, modèle HT200 d’Extech Instruments. Le HT200 mesure avec précision le stress thermique en tenant compte de plusieurs paramètres : l'humidité, la température, le mouvement de l'air et le rayonnement solaire direct. Ces facteurs affectent la capacité de chauffage des corps, ainsi que leur capacité de refroidissement. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits, à l'enregistrement du produit et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Fonctionnalités Capteur de capacité à réponse rapide Mesure avec précision : indice de température au thermomètre‐globe mouillé (WBGT), température de globe noir (TG), humidité relative (% d'HR), température de l’air (TA), bulbe ... - Page 3 EXTECH INSTRUMENTS Sécurité AVERTISSEMENT : afin de prévenir toute erreur de mesure, vérifiez l'absence totale d'interférences électromagnétiques (EMI). AVERTISSEMENT : tout contact avec le globe noir durant le test entraînera une perte de précision de la mesure. AVERTISSEMENT : endommager ou déformer le globe noir peut causer une perte de précision de l'appareil. ATTENTION : rangez le mètre dans un endroit chaud et sec pendant 24 heures après avoir utilisé celui‐ci dans un environnement très humide. ...
-
Page 4: Description De L'appareil
EXTECH INSTRUMENTS Description de l’appareil Bouton directionnel haut/bouton MAX‐MIN Bouton MODE/SET Commutateur d'alimentation Bouton UNIT/DATA HOLD Écran LCD Capteur de température et d’humidité Capteur avec globe noir Bouton de rétro‐éclairage/MEM Bouton SEL/Alarme Bouton directionnel bas/REC Connecteur pour adaptateur de courant C.A. Remarque : Compartiment à piles (à l’arrière de l'unité) HT200‐fr‐FR_V1.3 1/15 ... -
Page 5: Description De L'affichage Lcd
EXTECH INSTRUMENTS Description de l’affichage LCD Symbole d’alarme Symbole DATA HOLD (MAINTIEN DES DONNÉES) Mode WBGT (Indice de température au thermomètre‐globe mouillé) Symbole de mesure maximale Mode Température de l'air Mode Température de globe noir Symbole de mesure MIN (minimale) Mode Température du bulbe humide Symbole USB (non utilisé dans le modèle HT200) 10. Mode Température du point de rosée 11. Affichage principal 12. Unités de température 13. Mode Humidité relative 14. Affichage secondaire 15. Symbole 'R' de mesure mémorisée et symbole 'M' de rappel de mémoire 16. Symbole de l'heure (non utilisé dans le modèle HT200) 17. Symbole de la date (non utilisé dans le modèle HT200) 18. Symbole du mode Enregistrement de données 19. Symbole du Mode Réglage 20. Symbole de l'intérieur (WBGT) 21. Symbole de l'extérieur (WBGT) 22. Symbole de piles faibles 23. Symbole de mise hors tension automatique HT200‐fr‐FR_V1.3 1/15 ... -
Page 6: Opération
EXTECH INSTRUMENTS Opération Mise sous tension de l'appareil Utilisez le bouton pour mettre l’appareil sous ou hors tension. Pour afficher simultanément la totalité des symboles : lorsque l’appareil est éteint, appuyez et maintenez enfoncé le bouton . La version du microprogramme s'affiche automatiquement pendant une seconde (après relâchement du bouton). Mise hors tension automatique Le HT200 se met automatiquement hors tension au bout de 15 minutes d’inactivité. Activation et désactivation de la mise hors tension automatique Lorsque le mètre est allumé, pressez et maintenez enfoncé le bouton pendant au moins 2 secondes pour activer ou désactiver la mise hors tension automatique. Le symbole s’affiche sur l'écran LCD lorsque la fonction de mise hors tension automatique est activée. Le symbole ne s'affiche pas lorsque la fonction de mise hors tension automatique est désactivée. Remarque : la fonction de mise hors tension automatique est automatiquement désactivée lorsque vous activez la fonction Réglage ou l'alarme. Activation et désactivation de l'alarme Pressez et maintenez enfoncée le bouton pendant au moins 2 secondes pour activer ou désactiver l'alarme. Le symbole ALARME s'affiche lorsque l'alarme est activée. Le symbole ALARME ne s'affiche pas lorsque l'alarme est désactivée. Remarque : la fonction Alarme est automatiquement désactivée lorsque vous activez la fonction MAINTIEN, RÉGLAGE ou AFFICHAGE DES DONNÉES ENREGISTRÉES. Rétro‐éclairage de l'écran Appuyez sur le bouton pour activer le rétro éclairage de l'écran LCD. Le rétro‐éclairage de l'écran LCD s’éteindra automatiquement au bout de 15 secondes. Sélection de l'unité de mesure de la température (°C/°F) Appuyez sur le bouton pour sélectionner l’unité de température souhaitée. HT200‐fr‐FR_V1.3 1/15 ... -
Page 7: Sélection Du Mode
EXTECH INSTRUMENTS Sélection du mode Appuyez sur le bouton pour sélectionner un mode. Les modes disponibles sont WBGT, TA, % d'HR, TG, WET, DEW, puis le menu revient à l'élément WBGT (reportez‐vous aux définitions ci‐ dessous) : o Température au thermomètre‐globe mouillé (WBGT) o Température de l’air (TA) o Humidité (% d'HR) o Température de globe noir (TG) : permet d’observer les effets du rayonnement solaire direct o Température du bulbe humide (WET) o Température du point de rosée (DEW) En mode WBGT, appuyez sur le bouton pour permuter entre les modes IN (intérieur : sans exposition directe au soleil) et OUT (extérieur : avec exposition directe au soleil). Remarque : la fonction Mode est indisponible sous les modes MAINTIEN et RÉGLAGE. Maintien des données (Data Hold) Pressez et maintenez enfoncé le bouton pendant 2 secondes pour sélectionner la fonction Data Hold (Maintien des données). Le symbole HOLD s’affiche et indique que la mesure sera verrouillée jusqu'à la prochaine pression continue du bouton. ... -
Page 8: Enregistrement De Mesures Maximales Et Minimales (Max-Min)
EXTECH INSTRUMENTS Remarque : le mode d'affichage des données enregistrées est indisponible sous les fonctions MAINTIEN et RÉGLAGE. Enregistrement de mesures maximales et minimales (MAX‐MIN) Pressez et maintenez enfoncé le bouton pour accéder au mode d'enregistrement de mesures maximales et minimales (MAX‐MIN). Le symbole MAX s'affiche sur l'écran LCD, avec la mesure maximale de la température. Utilisez le bouton pour permuter entre les mesures maximale (MAX) et minimale (MIN). Pressez et maintenez enfoncé le bouton pendant plus de 2 secondes pour quitter le mode d'enregistrement des mesures maximales et minimales. Remarque : le mode d'enregistrement des mesures maximales et minimales (MAX‐MIN) est indisponible ... - Page 9 EXTECH INSTRUMENTS SEUIL DE DÉCLENCHEMENT D'ALARME INFÉRIEUR (LO) Accédez à l'interface de réglage du seuil de déclenchement d'alarme inférieur WBGT en utilisant le bouton . Sous l'interface de réglage du seuil de déclenchement d'alarme inférieur, appuyez sur le bouton pour démarrer la modification ; la valeur affichée clignote. Appuyez sur le bouton pour sélectionner l’unité de température souhaitée. Utilisez les boutons directionnels Haut et Bas pour régler le seuil de déclenchement d'alarme inférieur WBGT désiré. Utilisez le bouton pour sélectionner le chiffre à modifier. Appuyez à nouveau sur le bouton pour enregistrer le réglage. Désormais, le mètre émettra une alarme visuelle et sonore lors du dépassement de ce seuil. Pour ...
- Page 10 EXTECH INSTRUMENTS SUPPRESSION DES MESURES ENREGISTRÉES Accédez à l'interface 'Suppression des mesures enregistrées' (exemple illustré ci‐dessus) en utilisant le bouton . Le chiffre affiché sur la partie inférieure de l'écran indique le nombre de mesures enregistrées (jusqu'à 50 mesures peuvent être enregistrées). Appuyez sur le bouton , la valeur affichée clignote. Utilisez les boutons directionnels Haut et Bas pour sélectionner OUI ou NON. Sélectionnez OUI pour supprimer toutes les mesures enregistrées. Sélectionnez NON pour conserver le contenu de la mémoire. Appuyez sur la touche pour exécuter l'action de votre choix (OUI ou NON). COMPENSATION DE LA TEMPÉRATURE DE L'AIR Accédez à l'interface de compensation de la température de l'air en utilisant le bouton (une interface d'exemple est présentée ci‐dessus). ...
-
Page 11: Remplacement De Pile
EXTECH INSTRUMENTS COMPENSATION DE LA TEMPÉRATURE DE GLOBE NOIR Accédez à l'interface de compensation de la température de globe noir en utilisant le bouton (une interface d'exemple est présentée ci‐dessus). Appuyez sur le bouton pour démarrer la modification ; la valeur affichée clignote. Utilisez les boutons directionnels haut et bas pour régler la valeur de compensation (de ‐ 9,9 à +9,9). Appuyez sur le bouton pour sélectionner l’unité de température souhaitée. Appuyez à nouveau sur le bouton pour enregistrer le réglage. Remplacement de pile Lorsque le symbole de niveau de charge faible des piles ( ) s’affiche sur l’écran LCD, la pile 9 V doit être remplacée. Éteignez le mètre puis débranchez tous les câbles. Retirez la pile du compartiment à pile situé sur le panneau arrière de l’appareil, puis insérez une pile neuve de 9 V. Observez la polarité de la pile, ne mettez pas en marche l'appareil avant d'avoir correctement refermé et verrouillé le couvercle du compartiment à pile. Retirez la pile lorsque vous n'utilisez pas le mètre. Ne jetez jamais les piles usagées ou rechargeables avec vos déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus de rapporter les piles usagées à des points de collecte appropriés, au magasin de détail dans lequel les piles ont été achetées, ou à n’importe quel point de vente de piles. Destruction ... -
Page 12: Données Techniques
EXTECH INSTRUMENTS Données techniques Température au thermomètre‐globe mouillé (WBGT) Précision Unités Amplitude Résolution de 15 à 40 C En intérieur °C de 0 à 59,0 0,1 ±1,0 et de 32,0 à À l'extérieur Sans °F 0,1 ±1,8 138,0 exposition au soleil. °C de 0 à 56,0 0,1 ±1,5 Extérieur de 32,0 à Exposé au soleil °F 0,1 ±2,7 132,0 À l'extérieur et à l'extérieur, sans exposition au soleil : WBGT = (0,7 × WET) + (0,3 × TG) À l'extérieur, avec exposition au soleil : WBGT = (0,7 × WET) + (0,2 × TG) + (0,1 × TA) Température de l’air (TA) Unités Amplitude Résolution ... -
Page 13: Température Du Point De Rosée (Dew)
EXTECH INSTRUMENTS Température du point de rosée (DEW) Unités Amplitude Résolution °C de ‐35,3 à 48,9 0,1 °F de ‐31,5 à 120,1 0,1 La valeur est calculée à partir des mesures de l’HR et de la température de l’air Température du bulbe humide (WET) Unités Amplitude Résolution °C de ‐21,6 à 50,0 0,1 °F de ‐6,9 à 122,0 0,1 La valeur est calculée à partir des mesures de l’HR et de la température de l’air ... -
Page 14: Normes De Prévention Liées Aux Dangers Thermiques
EXTECH INSTRUMENTS Normes de prévention liées aux dangers thermiques Critères d'évaluation de l'exposition au stress thermique (valeurs WGBT en °C) ; fournis à titre de référence seulement. Habitué Non habitué Travail Repos Léger Modéré Lourd Très lourd HT200‐fr‐FR_V1.3 1/15 ... - Page 15 EXTECH INSTRUMENTS Exemple d'activités comprises dans les catégories de taux métabolique* Catégories Exemple/Activités Être tranquillement assis Repos Être assis, en bougeant les bras de manière modérée Être assis, en bougeant les bras et les jambes de manière modérée Être debout avec une lampe de travail sur une machine ou un établi, en utilisant principalement les bras Léger Utiliser un scie à table Être debout avec une lampe de travail, ou travailler modérément sur une machine ou un établi, en se déplaçant de temps en temps Frotter en position debout. Se déplacer de temps en temps, en poussant et soulevant des charges Modéré de manière modérée Marcher à une vitesse de 3,7 miles/h (6 Km/h) tout en transportant une charge de 6,6 livres. Poids de (3 Kg) ...
