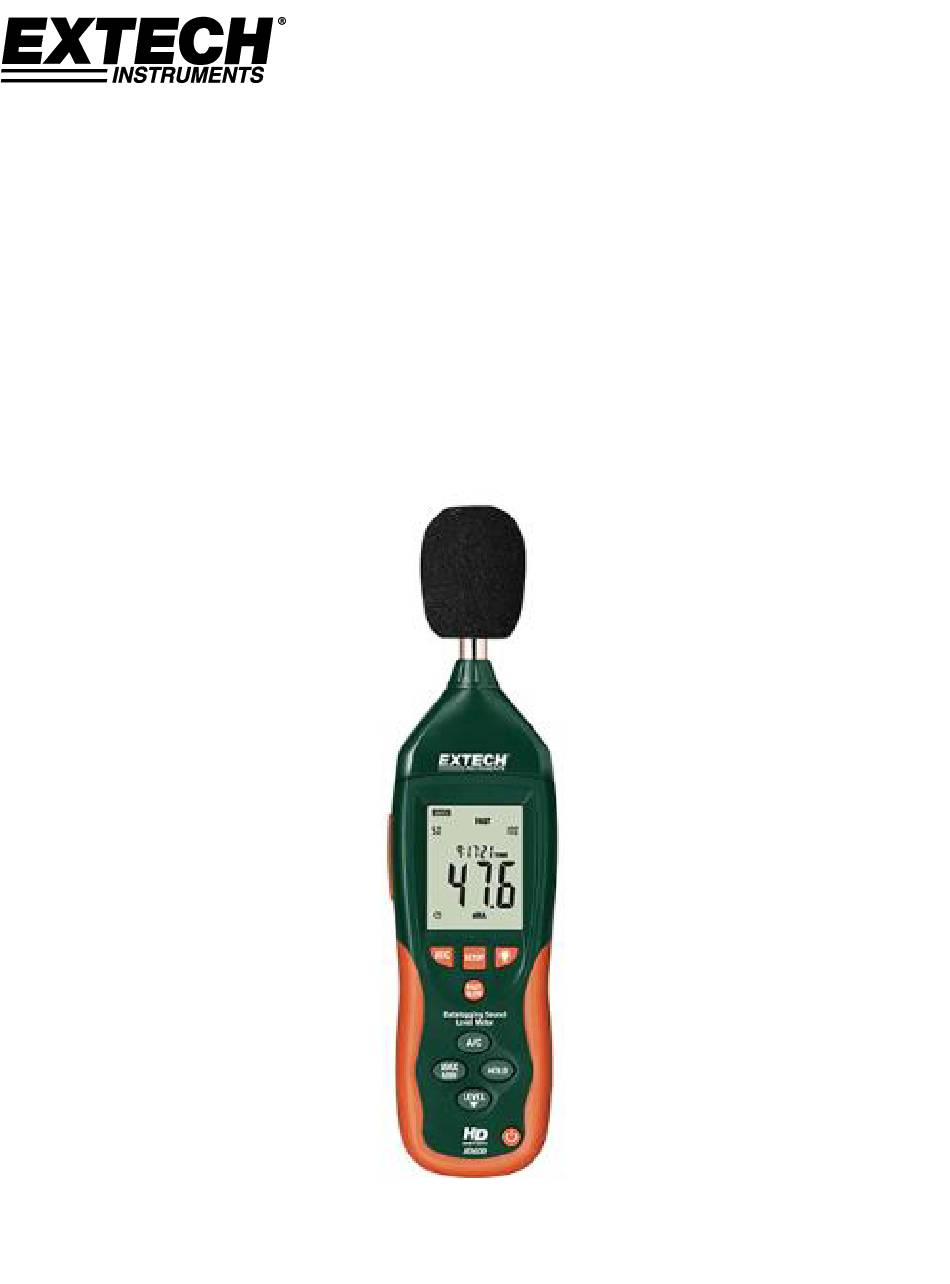

- Page 1 MANUEL D'UTILISATION DU LOGICIEL HD600 ENREGISTREUR DE DONNEES DE NIVEAU SONORE...
-
Page 2: Informations Sur Le Logiciel
Informations sur le logiciel Le logiciel du sonomètre HD600 permet de transférer des données en temps réel (et les données de la mémoire de l'enregistreur) du sonomètre HD600 vers un PC. Le logiciel affiche les données sous forme de graphique. Les icônes du programme situées dans la fenêtre du logiciel principal permettent de facilement contrôler les principales fonctionnalités du logiciel. -
Page 3: Installation Du Logiciel
Installation du logiciel Insérez le disque dans le lecteur CD ou téléchargez le logiciel HD600 à partir de la page Web Extech.com. Exécutez le programme ExtechInstaller.exe et le menu suivant s'affichera. Sélectionnez le bouton Logiciel pour commencer l'installation du logiciel de l'appareil. Parcourez les différentes étapes de l'assistant d'installation du logiciel en utilisant les sélections par défaut. - Page 4 Temps réel Exécuter une session en temps réel, Arrêter, Effacer les données du graphique, Configurer Enregistreur de données Télécharger les données sauvegardées du sonomètre HD600 vers le PC Port COM Choisir Auto ou Manuel pour la sélection du port COM Sélectionner ou désélectionner le menu d'icônes Outil et la Barre...
-
Page 5: Fonctionnement
Vous pouvez ouvrir la fenêtre Périphériques et imprimantes de Windows pour afficher l'appareil Silicon Labs afin de localiser le numéro de port COM auquel le HD600 est connecté. Lorsque la communication est établie, le sonomètre affichera dans la fenêtre du logiciel les mêmes informations d'affichage que le sonomètre lui-même. - Page 6 Appuyez sur le bouton Setup du sonomètre. L'icône d'horloge disparaîtra de l'écran du sonomètre. Démarrez le programme HD600. Si la connexion réussit, le sonomètre virtuel affichera la même valeur que le sonomètre physique. Cliquez sur le menu Temps réel et choisissez Configuration.
- Page 7 Enregistrer les données en temps réel sur le PC Choisissez Fichier/Enregistrer sous dans le menu principal ou cliquez sur dans la barre d'outils pour enregistrer le fichier au format csv (*.txt). HD600-SW-Help-FR_V2.1 11/17...
-
Page 8: Télécharger Les Données Enregistrées Du Sonomètre
Télécharger les données enregistrées du sonomètre Allumez le sonomètre HD600 et connectez le câble USB au PC. Démarrez le programme HD600 et assurez-vous que le sonomètre est connecté. Sélectionnez Enregistreur de données dans le menu principal. Les données seront téléchargées sur le PC et s'afficheront sur la fenêtre du graphique. -
Page 9: Voir Les Données Sauvegardées
Effectuez un double clic sur un ensemble pour afficher ses données sur le graphique. Enregistrer les données téléchargées du sonomètre HD600 Cliquez sur Enregistrer les données pour enregistrer les données sélectionnées sur le PC. - Page 10 Cliquez sur Importer des données et choisissez un fichier de données à ouvrir. La liste de données située à gauche affichera le fichier de données. Effectuez un double clic sur un ensemble pour afficher ses données sur le graphique. HD600-SW-Help-FR_V2.1 11/17...
- Page 11 Déplacez le curseur et effectuez de nouveau un clic gauche pour définir la position B du curseur (curseur vertical vert). Les statistiques de la zone située entre les deux curseurs apparaissent dans la zone de statistiques Curseur au-dessus du graphique. Effectuez un clic droit sur une ligne de curseur pour la supprimer. HD600-SW-Help-FR_V2.1 11/17...
- Page 12 Maintenez appuyé le clic gauche de la souris et tracez un rectangle autour d'une partie du signal pour effectuer un zoom sur n'importe quelle partie du graphique. Cliquez sur le bouton « Dézoomer » pour revenir à la vue normale. HD600-SW-Help-FR_V2.1 11/17...
- Page 13 Imprimer pour imprimer une image du graphique ou ouvrez le menu Fichier et choisissez Imprimer le graphique ou Imprimer les données. Copyright © 2016-2017 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en partie ou en totalité, sous quelque forme que ce soit Certification ISO-9001 www.extech.com HD600-SW-Help-FR_V2.1 11/17...
