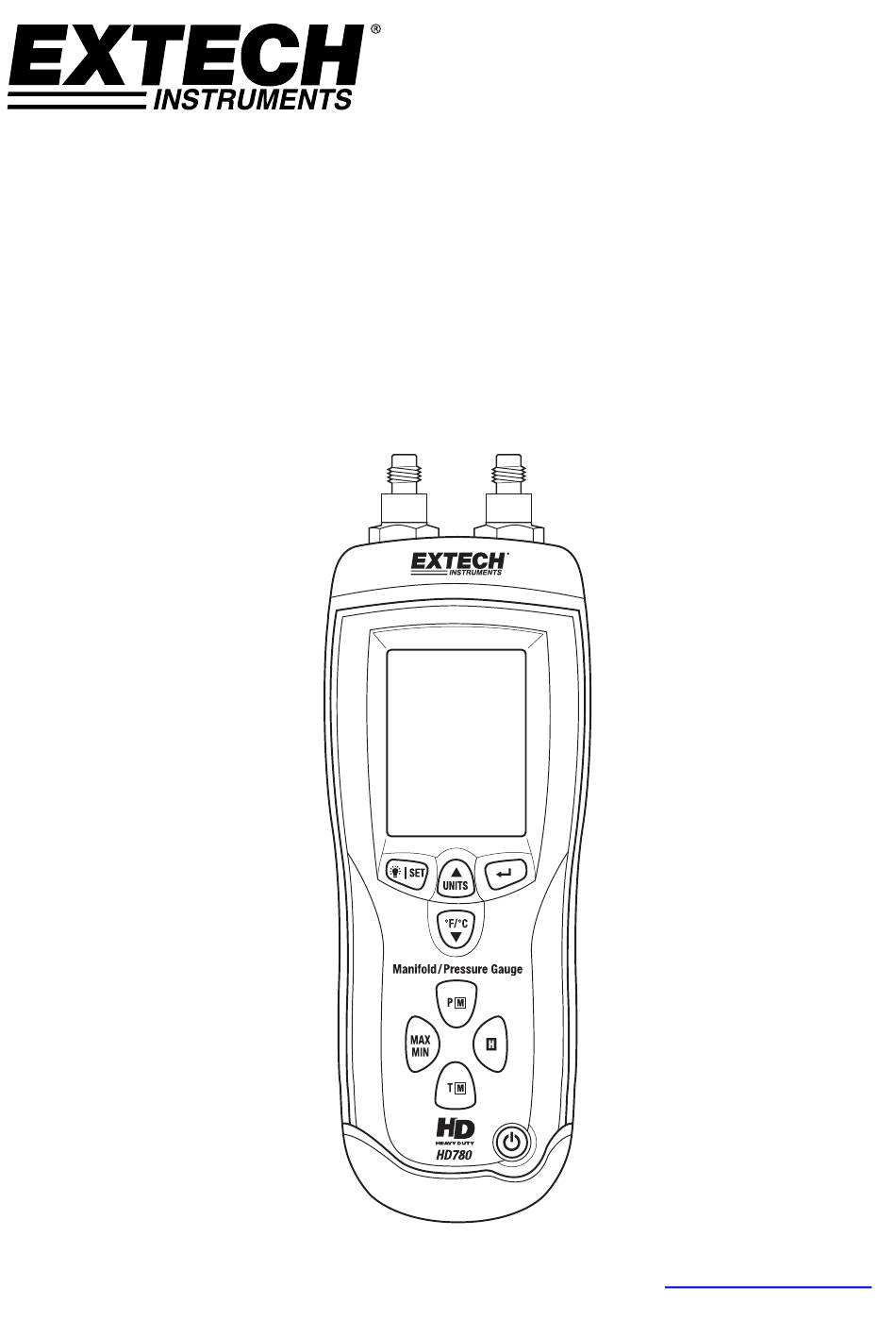

- Page 1 MANUEL D’UTILISATION Manomètre de pression d’admission à usage industriel Modèle HD780 www.extech.com Manuels d’utilisation disponibles en d’autres langues sur notre site Web...
-
Page 2: Présentation
Présentation Toutes nos félicitations pour votre acquisition du Manomètre de pression d’admission à usage industriel, modèle HD780 d’Extech Instruments. Appareil portatif, ce manomètre numérique pour réfrigérants permet de mesurer des pressions élevées, la température de type K ainsi que la température ambiante. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années, en toute ... -

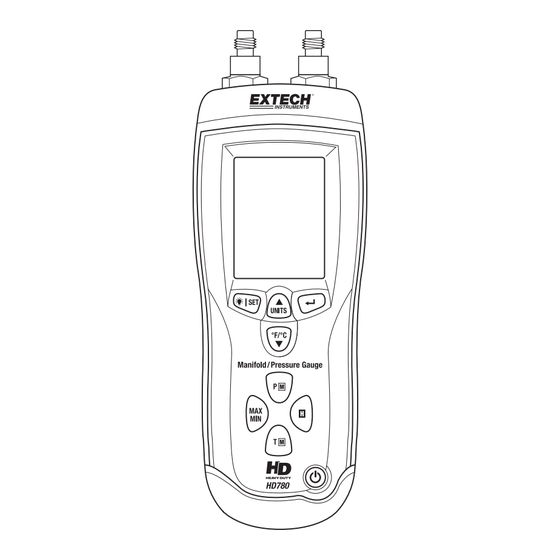

Page 3: Description De L'appareil
Touche ENTER Touche °F / °C / Touche P (sélection P1, P2) M (mode) Touche MAX/MIN Touche H (Hold) 10. Touche T (sélection T1, T2) / M (mode) 11. Touche POWER VUE LATÉRALE DROITE Entrée T2 Prise d’entrée pour adaptateur secteur 9 V DC HD780‐fr‐FR_V1.0 10/16 ... - Page 4 VUE LATÉRALE GAUCHE Entrée T1 Capteur de température ambiante Compartiment à pile (Au dos de l'appareil) AFFICHAGE Pression P1, P2 et P1‐P2 Unités de pression Température T1, T2, T1‐T2 Indicateur Hold (Maintien des données) Icône Setup Indicateurs MAX/MIN/AVG (Valeurs moyennes) Température ambiante Symbole de mise hors tension automatique Indicateur d’adaptateur secteur 10. Indicateur de niveau de charge faible de la pile 11. Offset (Compensation) HD780‐fr‐FR_V1.0 10/16 ...
-
Page 5: Fonctionnement
Unités de mesure L’unité de mesure actuellement sélectionnée est affichée sur l’écran de l’appareil, sous la valeur de mesure indiquée dans la partie supérieure de l’écran LCD de l’appareil. Pour modifier l’unité de mesure, appuyez sur la touche /UNITS et maintenez‐la enfoncée jusqu’à affichage de l’unité de mesure souhaitée. Affichage de la pression Appuyez sur la touche Unit pour faire défiler les unités de mesure de pression disponibles. Appuyez sur la touche P M pour basculer entre les lectures P1, P2 et P1‐P2. HD780‐fr‐FR_V1.0 10/16 ... -
Page 6: Affichage De La Température
H et maintenez‐la enfoncée pendant 3 secondes ou jusqu’à ce que l’appareil affiche tous les zéros. Mode Setup (Configuration) Appuyez sur la touche /SET pendant 3 secondes pour accéder au mode Setup. L’exercice de pressions brèves sur les touches ou permet parcourir les fonctions. Appuyez sur la touche pour sélectionner la fonction souhaitée. Setup est désactivé en mode MIN/MAX. Il s'agit des fonctions suivantes (présentées dans l'ordre) : OFFSET………Permet de mémoriser les compensations correspondant à T1 et T2 SLP……Mode Veille Appuyez sur la touche SET et maintenez-la enfoncée pendant trois secondes en mode Remarque : de configuration pour quitter. Offset (Compensation) Utilisez l’option de compensation (Offset) pour compenser toute erreur ou non‐concordance de température thermocouple donnée. La gamme d’ajustement autorisée est de ± 5,0 °C ou ± 9,0 °F. HD780‐fr‐FR_V1.0 10/16 ... -
Page 7: Mode Veille (Mise Hors Tension Automatique)
Sécurité : Veuillez mettre les piles au rebut de manière responsable ; n’incinérez jamais des piles, car elles risquent d’exploser ou de fuir. Si vous ne comptez pas utiliser l’appareil pendant 60 jours ou plus, retirez‐en la pile et rangez‐la séparément. Ne jetez jamais les piles usagées ou les piles rechargeables avec les ordures ménagères. En tant que consommateurs, les utilisateurs sont légalement tenus d’apporter les piles usagées dans un site approprié de collecte des déchets, au point de vente où les piles ont été achetées, ou dans n’importe quel endroit vendant des piles. Mise au rebut : Ne jetez pas cet appareil avec les déchets ménagers. L’utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. HD780‐fr‐FR_V1.0 10/16 ... -
Page 8: Données Techniques
1,0 °C (2,0 °F) (Type de capteur : NTC) (32,0 à 122,0 °F) Caractéristiques techniques Type de connecteur de pression Raccord mâle évasé standard ¼ NPT Précision déclarée @ 25 °C (77 o F) < 75 % d’HR Pression de surcharge max. 800 psi Maintien des données Cette fonction permet de « figer » la lecture affichée. Mise HORS TENSION automatique Au bout de 30 minutes env. d’inactivité (peut être désactivée) Conditions de rangement ‐ 20 à 60 C (‐ 4 à 140 F) ; < 80 % d’HR (sans la pile) Conditions de fonctionnement 0 à 50 C (32 à 122 F) ; < 75 % d’HR Alimentation par pile Pile 9 V (indicateur de niveau de charge faible de la pile) Dimensions 2 3,5 x 7,6 x 5 cm (9,3 x 3,0 x 2,0 po) Poids 460 g (16,2 on) Copyright © 2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit Certifié ISO‐9001 www.extech.com HD780‐fr‐FR_V1.0 10/16 ...
