Manuels Connexes pour Sera RF 409.2-7,5 KM
Sommaire des Matières pour Sera RF 409.2-7,5 KM

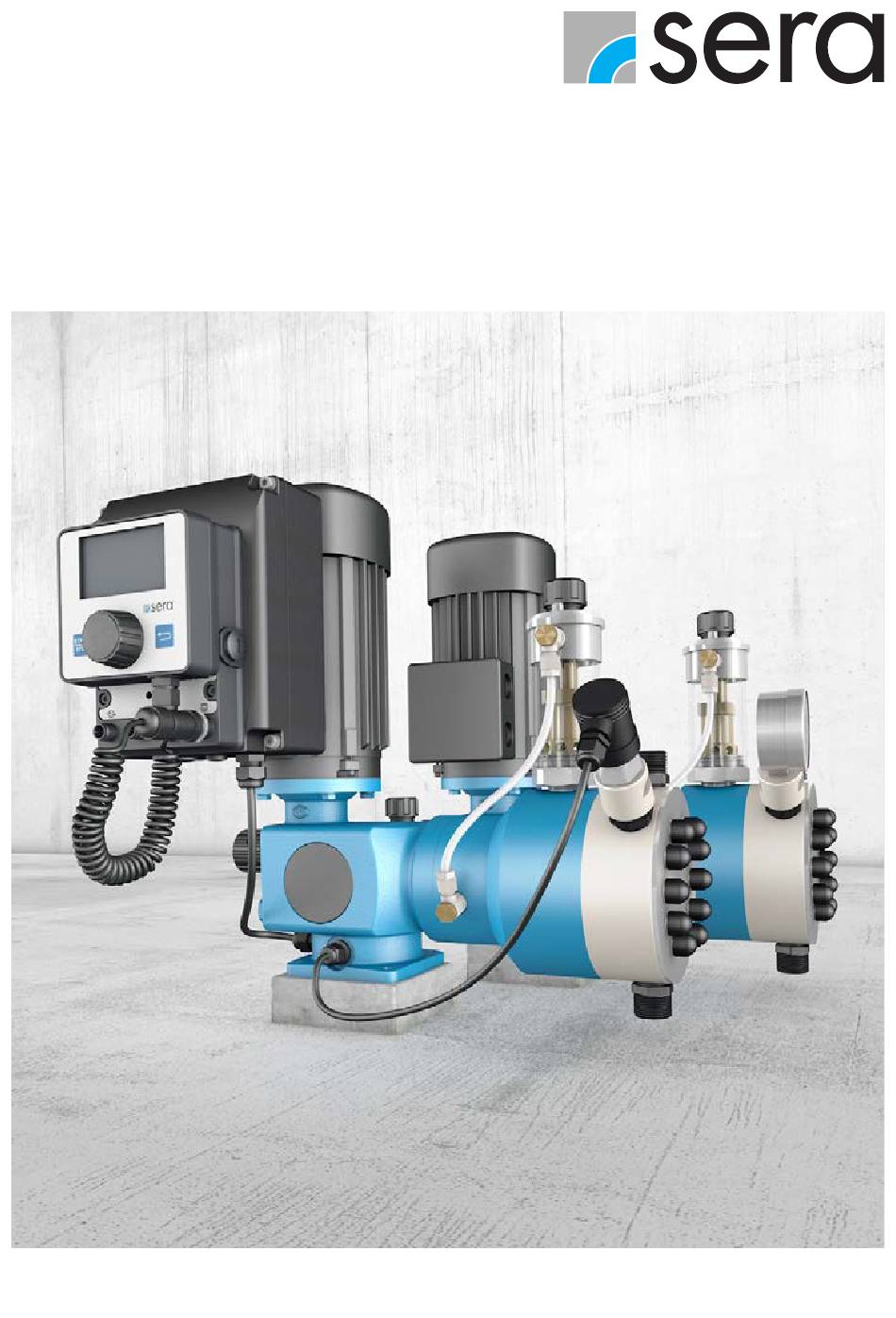

- Page 1 NOTICE D'UTILISATION POMPE À MEMBRANE À PISTON 409.2...KM / 410.2...KM TRADUCTION DE LA NOTICE D’UTILISATION ORIGINALE...
-
Page 2: Modèles De Pompe
Indications de qualité Le système de gestion et d’assurance de la qualité sera est certifié DIN EN ISO 9001:2015. Le produit sera est conforme aux exigences en vigueur en matière de sécurité ainsi qu'aux prescriptions en matière de prévention des accidents. -
Page 3: Concernant Ces Instructions
Moteur à courant alternatif Documentation relative aux fournisseurs Servomoteur électrique Documentation relative aux fournisseurs Servomoteur électrique ATEX Documentation relative aux fournisseurs Servomoteur pneumatique Documentation relative aux fournisseurs Convertisseur de fréquence Documentation relative aux fournisseurs Modèle spécial Schéma côté sera www.sera-web.com... - Page 4 www.sera-web.com...
-
Page 5: Table Des Matières
Pour la remise en service, exécuter les étapes suivantes : ....................54 Pièces d’usure et de remplacement ..........................55 DIAGNOSTIC / ÉLIMINATION DES ERREURS ................58 MISE HORS SERVICE / MISE AU REBUT ..................60 Mise hors service ..............................60 Mise au rebut ................................60 CERTIFICAT DE NON-OPPOSITION ................... 61 www.sera-web.com... -
Page 6: Transport & Stockage
Le non-respect des consignes de sécurité met en danger les individus, machines et l'environnement. Généralités La qualité et le bon fonctionnement des produits sera sont contrôlés avant la livraison. Il est impératif de contrôler, dès la réception, que le produit n’a pas été endommagé durant le transport. Si des dommages de- vaient être constatés, ils doivent immédiatement être signalés au transporteur responsable ainsi qu’au fournisseur. -
Page 7: Description Du Produit
410 (pompes à moteur) 509 (pompes à moteur) Indice de révision Débit nominal maximal (en litre/heure (par tête de pompe)) Organe de refoulement (type de conception) Membrane simple Membrane multicouche KM Membrane à piston Piston Type de commande Pro+ Pro+ (Exemple) www.sera-web.com... -
Page 8: Plaque Signalétique
DESCRIPTION DU PRODUIT Plaque signalétique Chaque pompe de dosage sera est pourvue en usine d’une plaque signalétique. Vous trouverez ci-après une explication des indications figurant sur cette plaque. Type 1/min min/max Hydrfl N° Dénomination Type de pompe Numéro d'usine (n° de série) de la pompe Pression minimale / maximale admissible à... -
Page 9: Sous-Groupes
DESCRIPTION DU PRODUIT Les pompes de dosage sera sont des pompes volumétriques oscillatoires, protégées contre le fonctionnement à sec et se ca- ractérisant par une étanchéité optimale de leur tête de dosage. Le fluide est transporté via une membrane à plusieurs couches déformable. -
Page 10: Sous-Groupes C409.2 Km
Réglage manuel de la longueur de course avec disque gradué en pourcentages Option Réglage de la longueur de course avec servomoteur électrique Option Moteur Système électronique PRO+ avec élément de commande manuelle amovible INTERFACE MODULE Accessoires Sans illustr. Raccord des lances d’aspiration Accessoires Sans illustr. Bouchon obturateur (modèle M) Option www.sera-web.com... -
Page 11: Engrenage De Levée
être adaptées aux conditions de fonctionnement (voir chapitre « Réglage de la soupape de compensation hydraulique »). Au niveau du piston apparaissent habituellement des fuites minimes compensées à chaque course d’aspiration par la soupape reniflante réglable. Les fuites sont renvoyées dans le réservoir (2.7) via une conduite de retour (2.6). www.sera-web.com... -
Page 12: Corps De Pompe
Si, p. ex., durant le fonctionnement de la pompe une soupape d’arrêt se ferme dans la conduite de refoulement, c’est la totalité du volume du fluide hydraulique pompé qui sera refoulée vers le réservoir. Ceci permet de protéger la pompe de toute surcharge. - Page 13 TM06. C409.2 (Standard) (6) Les pompes KM sera de la série C409.2 sont équipées d’un système de surveillance de rupture de membrane avec interrupteur manométrique. En cas de rupture de la membrane de travail, la pression augmente sur l'interrupteur manométrique. Le signal en attente doit être évalué...
-
Page 14: Réglage De La Longueur De Course
À la livraison, la course a un réglage d’usine de 50%. ATTENTION Le disque gradué avec affichage en pourcentage peut éventuellement se dérégler durant le transport. Si l’aiguille ne corres- pond pas au réglage de 50%, le disque gradué doit être réajusté avec la pompe en marche ! www.sera-web.com... -
Page 15: Réglage Automatique De La Longueur De Course Par Un Servomoteur Électrique Pourvu D'un Positionneur Intégré
Le potentiomètre de position est entraîné par un accouplement à friction afin d'éviter tout endommagement dû à un mauvais réglage des commutateurs de fin de course. La commande est effectuée par des unités de réglage correspondantes (voir accessoires sera) Il est possible de lire la longueur de course réglée sur la pompe (échelle en %). -
Page 16: Moteur D'entrainement C409
Moteur d'entrainement C409.2 La motorisation d’une pompe à moteur sera C409.2 se fait à l’aide d’un moteur triphasé à commandes électroniques. Le moteur n’a pas besoin d’être pourvu d’un disjoncteur car sa protection est assurée par un disjoncteur de surcharge thermique intégré... -
Page 17: Système De Commande Pro+ Avec Élément De Commande Manuelle Amovible C409
PROFINET (voir TM07). Capteur de fréquence de course (16) (option ...409.2 / ...410.2) Les pompes sera R(F)/M(F)409.2 / R(F)/M(F)410.2 sont des pompes volumétriques oscillatoires avec un volume transporté par course de piston exactement défini. Si ces pompes doivent être utilisées dans des processus de remplissage ou de dosage de charges automatiques, il est possible de capter chaque course de piston et de la convertir en signaux électriques. -
Page 18: Caractéristiques Techniques
1min/max Diamètre nominal DN recommandé des conduites de raccord Fréquence nominale de la course 1/min 50/60 Hz Plastique Poids approx. Acier inoxydable Plage de dosage linéaire entre 20% et 100% de la longueur de course. www.sera-web.com... -
Page 19: Données Des Pompes
à l’entrée de la pompe Diamètre nominal DN de raccordement recommandé 1min/max 50 Hz Fréquence d’excursion nominale 1/min 60 Hz Plastique Poids environ Acier inox * 60 Hz - 8 bar pression maximum autorisée à la sortie de la pompe www.sera-web.com... -
Page 20: Caractéristiques Électriques
150 KM ... 850 KM Puissance absorbée 0,75 Tension nominale V DC 230/400V 50Hz, 460V 60Hz Fréquence 50/60 Classe d‘isolation Type de protection REMARQUE Les données du moteur figurent sur la plaque signalétique du moteur de chaque pompe ! www.sera-web.com... -
Page 21: Sonométrie
Température de service maximale 40 °C Température de service minimale 0 °C Température max. de conservation 40 °C Température min. de conservation 0 °C CONDITIONS AMBIANTES Hauteur max. au-dessus du niveau de la mer (NN) 1000 m Humidité relative max. < 90% www.sera-web.com... -
Page 22: Courbes Caractéristiques
CARACTÉRISTIQUES TECHNIQUES Courbes caractéristiques 6 7 8 9 50 60 70 8090 300 400 500 Q [l/h] 1000 6 7 8 9 50 60 70 8090 300 400 500 Q [l/h] 1000 www.sera-web.com... - Page 23 CARACTÉRISTIQUES TECHNIQUES 50 60 70 80 90 300 400 500 1.500 2.000 3.000 Q [l/h] 1.000 10.000 www.sera-web.com...
-
Page 24: Dimensions Rf409.2 Standard
CARACTÉRISTIQUES TECHNIQUES Dimensions RF409.2 Standard M8, Ø6,5 www.sera-web.com... - Page 25 SOUPAPES DE REFOULEMENT DN Diamètre nominal Filet de raccordement G¾ G¾ G¾ G¾ G¾ G¾ PP-GFK / PVDF-GFK PVC-U 1.4571 HAUTEUR TOTALE MAX. LARGEUR TOTALE MAX. LONGUEUR TOTALE MAX MESURES DE RACCORDEMENT PP-/PVDF-GFK, PVC-U 1.4571 (Les dimensions sont indiquées en mm) www.sera-web.com...
-
Page 26: Dimensions Rf/Mf409.2 Options
CARACTÉRISTIQUES TECHNIQUES Dimensions RF/MF409.2 options min. 200* ~ L1 ~ L2 ~ L3 / L4 / L5 ~ B1 ~ B2 ~ B3 * pour pouvoir retirer le couvercle du servomoteur www.sera-web.com... - Page 27 LONGUEUR TOTALE MAX avec bouchon obturateur (MF...) HLV avec indicateur de position HLV par servomoteur HLV par servomoteur avec positionneur HLV par servomoteur EX HLV ► réglage de la longueur de course (Les dimensions sont indiquées en mm) www.sera-web.com...
-
Page 28: Dimensions C409.2 Standard
* Le moteur avec le système de commande peut à chaque fois être basculé de 90° pour être placé en position I et II. (Dévisser alors les vis de fixation du moteur, placer celui-ci avec précaution dans la position désirée et le refixer à l’aide des vis). www.sera-web.com... - Page 29 SOUPAPES DE REFOULEMENT DN Diamètre nominal Filet de raccordement G¾ G¾ G¾ G¾ G¾ G¾ PP-GFK / PVDF-GFK PVC-U 1.4571 HAUTEUR TOTALE MAX. LARGEUR TOTALE MAX. LONGUEUR TOTALE MAX MESURES DE RACCORDEMENT PP-/PVDF-GFK, PVC-U 1.4571 (Les dimensions sont indiquées en mm) www.sera-web.com...
-
Page 30: Dimensions C409.2 Options
CARACTÉRISTIQUES TECHNIQUES Dimensions C409.2 options min. 200* ~ L2 ~ L3 / L4 / L5 * pour pouvoir retirer le couvercle du servomoteur www.sera-web.com... - Page 31 ...10 KM ...18 KM ...45 KM ...95 KM ...190 KM LONGUEUR TOTALE MAX HLV avec indicateur de position HLV par servomoteur HLV par servomoteur avec positionneur HLV ► réglage de la longueur de course (Les dimensions sont indiquées en mm) www.sera-web.com...
-
Page 32: Dimensions Rf410.2 Standard
CARACTÉRISTIQUES TECHNIQUES Dimensions RF410.2 Standard M10 Ø8,5 www.sera-web.com... - Page 33 Filet de raccordement G¾ G¾ G1¼ G1¼ G1¼ G1¼ PP-GFK / PVDF-GFK PVC-U 1.4571 HAUTEUR TOTALE MAX. LARGEUR TOTALE MAX. LONGUEUR TOTALE MAX MESURES DE RACCORDEMENT PP-/PVDF-GFK, PVC-U 241,5 241,5 241,5 1.4571 225,5 225,5 225,5 (Les dimensions sont indiquées en mm) www.sera-web.com...
-
Page 34: Mise En Place / Installation
MISE EN PLACE / INSTALLATION Dimensions ...410.2 options min. 200* ~ L1 ~ L2 ~ L3 / L4 / L5 ~ B3 ~ B5 / B6 ~ B1 / B2 ~ B4 * pour pouvoir retirer le couvercle du servomoteur www.sera-web.com... -
Page 35: Installation / Mise En Place
Ex LONGUEUR TOTALE MAX avec bouchon obturateur (MF...) HLV avec indicateur de position HLV par servomoteur HLV par servomoteur avec positionneur HLV par servomoteur EX HLV ► réglage de la longueur de course (Les dimensions sont indiquées en mm) www.sera-web.com... - Page 36 Monter si nécessaire un clapet de maintien de la pression. ■ Prévoir une arrivée supplémentaire pour les fluides dégageant des gaz. ■ AVERTISSEMENT Les pompes avec un système de commande sont uniquement destinées à un fonctionnement en zone non explosible ! www.sera-web.com...
-
Page 37: Côté Aspiration
INSTALLATION / MISE EN PLACE CÔTÉ ASPIRATION (1) Les robinetteries suivantes peuvent être utilisées du côté aspira- tion/admission : Système d’aspiration auxiliaire Crépine Vase siphon Lance d’aspiration Récipient multifonctions Soupape de pied Robinet d'arrêt www.sera-web.com... -
Page 38: Côté Refoulement
Soupape de purge d'air Point d’injection Amortisseur de pulsa- Soupape de dosage tions Soupape de maintien Soupape de décharge de pression de la membrane Vanne multifonction Débitmètre Contrôleur de débit 02:10 Robinet d'arrêt Uniquement pour les pompes avec système de commande www.sera-web.com... - Page 39 Monter un point d’injection afin d'empêcher le retour du fluide pompé dans la conduite de dosage qui mène à la conduite principale. AVERTISSEMENT Un mélange non désiré des fluides dans la conduite de dosage peut se produire si un retour éventuel depuis la conduite principale n’est pas évité. www.sera-web.com...
-
Page 40: Amortisseur De Pulsations (2.4)
Ou soit directement raccordée à la conduite d’aspiration uniquement dans le cas où cette dernière n’est équipée d’aucune ■ soupape anti-retour (par exemple soupape d’aspiration d’une lance aspirante). ATTENTION Ne pas fermer les robinets lorsque la pompe est en marche ! www.sera-web.com... -
Page 41: Débitmètre (2.8)
Le domaine d'utilisation se limite aux fluides similaires à l'eau. Le contrôleur de débit est vissé verticalement sur la soupape de refoulement de la pompe de dosage et il est relié au système électronique de la pompe via l'entrée pour la surveillance du débit. www.sera-web.com... -
Page 42: Fonctionnement / Zone Ex
Pour faire fonctionner une pompe en atmosphères explosives, il est primordial qu’elle soit conçue pour cela. Le produit livré par sera avec le marquage approprié est conforme aux exigences de la directive 2014/34/CE. Ceci garantit un fonctionnement sûr en atmosphères explosives. -
Page 43: Zone Ex / Fonctionnement
Le modèle de pompe avec surveillance de la membrane avec interrupteur manométrique (modèle EX) doit être évalué et ■ affiché dans le système de gestion des process du client (salle de contrôle) afin de pouvoir immédiatement détecter une rupture de la membrane. www.sera-web.com... -
Page 44: Mise En Service
La puissance nominale du moteur indiquée s’applique aux conditions d’exploitation/indications de température du chapitre ■ « CARACTÉRISTIQUES TECHNIQUES ». En cas de dépassement de ces valeurs, la puissance du moteur diminue (voir VDE 0530). Adapté au climat de type « tempéré » selon CEI 721-2-1. ■ www.sera-web.com... -
Page 45: Raccordements Électriques
Interfaces électriques, voir instructions supplémentaires du système de commande. ATTENTION Pompe avec un système de commande : Lorsque la pompe est remise en marche ou lorsque l’alimentation électrique est rétablie, elle repartira en respectant les réglages et le mode de fonctionnement choisis. www.sera-web.com... -
Page 46: Maintenance
■ que les ouvertures d’aspiration et d’expulsion de l’air de refroidissement ne soient ni obstruées, ni réduites (échauffement ■ superflu important dans les bobines). Les roulements à billes utilisés dans le moteur sont lubrifiés à vie. www.sera-web.com... -
Page 47: Vidange D'huile
Verser de l’huile dans le trou fileté du bouchon purgeur. ■ Revisser le bouchon purgeur (5). ■ Huile à engrenages Modéles de Pompe Spécification Employé par Sera Quantité (litres) ...409.2 CLP VG220 DIN51517-3 ARAL Degol BG220 ...410.2 CLP VG220 DIN51517-3... -
Page 48: Remplacement De La Membrane
Position A. Pour aider, appuyer sur le reniflard (5) à l'aide d'un tournevis. Dévisser les vis de fixation (6) sur le corps de pompe (7). ■ Extraire le corps de la pompe et éventuellement la plaque de recouvrement (8) vers l’avant ■ www.sera-web.com... - Page 49 Lorsque vous montez le corps de la pompe, attention : Soupape de refoulement (15) en haut, soupape d’aspiration (14) en ■ bas ! Respecter les couples de serrage (voir chapitre « aperçu des couples de serrage »), serrer les écrous en diagonale. ■ Remplir le réservoir (10) de fluide hydraulique (11) (type et quantité, voir tableau). ■ www.sera-web.com...
- Page 50 Désactiver de nouveau la pompe. ■ Revisser le bouchon purgeur. ■ Régler de nouveau la longueur de course à la valeur initiale. ■ Brancher les conduites d’aspiration et de refoulement. ■ La pompe est de nouveau prête à fonctionner. ■ www.sera-web.com...
- Page 51 Serrer l’écrou-raccord (7) tout en retenant le manchon d'insertion (8) à l’aide d’une clé à fourche et placer l’interrupteur ■ manométrique (6) dans la position souhaitée. La pompe est de nouveau prête à fonctionner dès que les branchements des tuyaux d’aspiration, de refoulement et les câbles d'alimentation électrique sont branchés. www.sera-web.com...
-
Page 52: Réglage De La Soupape De Compensation Hydraulique
Contrôler si la soupape reniflante effectue le mouvement de course prescrit. Si ce n’est pas le cas, répéter le réglage et ■ vérifier à nouveau le mouvement de course. Une fois que les valeurs paramétrées sont respectées, arrêter la pompe et resserrer le contre-écrou en maintenant l’écrou de ■ réglage. www.sera-web.com... -
Page 53: Soupape De Décharge Hydraulique
Continuer à visser la vis de réglage d’environ ½ tour dans le sens horaire. La soupape de décharge du système hydrau- ■ lique est maintenant réglée selon les conditions de service. Si un manomètre est monté sur le côté refoulement de la pompe, on peut y contrôler la pression de réglage. ■ www.sera-web.com... -
Page 54: Pour La Remise En Service, Exécuter Les Étapes Suivantes
Cela permet de mettre un terme à la forte variabilité du niveau de liquide. ►► Continuer à visser la vis de réglage d’environ ½ tour dans le sens horaire. La soupape de ■ décharge du système hydraulique est maintenant réglée selon les conditions de service. Respecter les consignes de sécurité ! ■ www.sera-web.com... -
Page 55: Pièces D'usure Et De Remplacement
3000 heures de service ou au moins une fois par an. Si des conditions d’exploitation difficiles devaient causer une rupture de membrane prématurée, il convient alors arrêter la pompe et remplacer la membrane moteur comme indiqué... - Page 56 MAINTENANCE X050 X082 X084 X081 X050 X050 X083 X080 X070 X010 X012 X092 X030 X091 X020 X090 X040 X010 X011 X070 www.sera-web.com...
- Page 57 Vis de purge X083 Conduite retour Conduite retour, complète X084 Cylindre en plexiglas Cylindre en plexiglas Joints toriques X090 Cylindre Cylindre Vis d'obturation Joints toriques X091 Chemise de cylindre Chemise de cylindre Joint torique X092 Piston Piston Bague de guidage Joint www.sera-web.com...
-
Page 58: Diagnostic / Élimination Des Erreurs
DIAGNOSTIC / ÉLIMINATION DES ERREURS Les produits sera sont des produits techniques sophistiqués qui ne quittent notre usine qu'après avoir été soumis à des tests ap- profondis. Si des pannes venaient néanmoins à se produire, les informations contenues dans les tableaux devraient permettre de les iden- tifier et d'y remédier facilement. -
Page 59: Élimination Et Diagnostic Des Erreurs
►Pompe avec Renvoyer la pompe pour réparation. système de commande Soupape de compensation Régler la soupape de compensation aux non réglée aux conditions █ █ █ █ conditions d’exploitation. ► Pompe à d’exploitation. ► Pompe à membraneKM membraneKM www.sera-web.com... -
Page 60: Mise Hors Service / Mise Au Rebut
Emballer et expédier l’appareil de manière adéquate. ■ REMARQUE Pour les envois au fabricant, il convient de remplir un certificat de non-opposition. Sans certificat de non-opposition dûment rempli, la réception sera refusée. Mise au rebut définitive Vidanger entièrement l’unité. ■... -
Page 61: Certificat De Non-Opposition
Le certificat de non-opposition fait partie intégrante du dossier d'inspection et de réparation. Sans préjudice de ces dispositions, sera se réserve le droit de refuser la réception de ce dossier pour d'autres raisons. TÉLÉCHARGEMENT Certificat de décharge... - Page 62 FOLLOW US sera GmbH sera-Str. 1 34376 Immenhausen Germany Tel. +49 5673 999 00 Fax +49 5673 999 01 info@sera-web.com www.sera-web.com...
