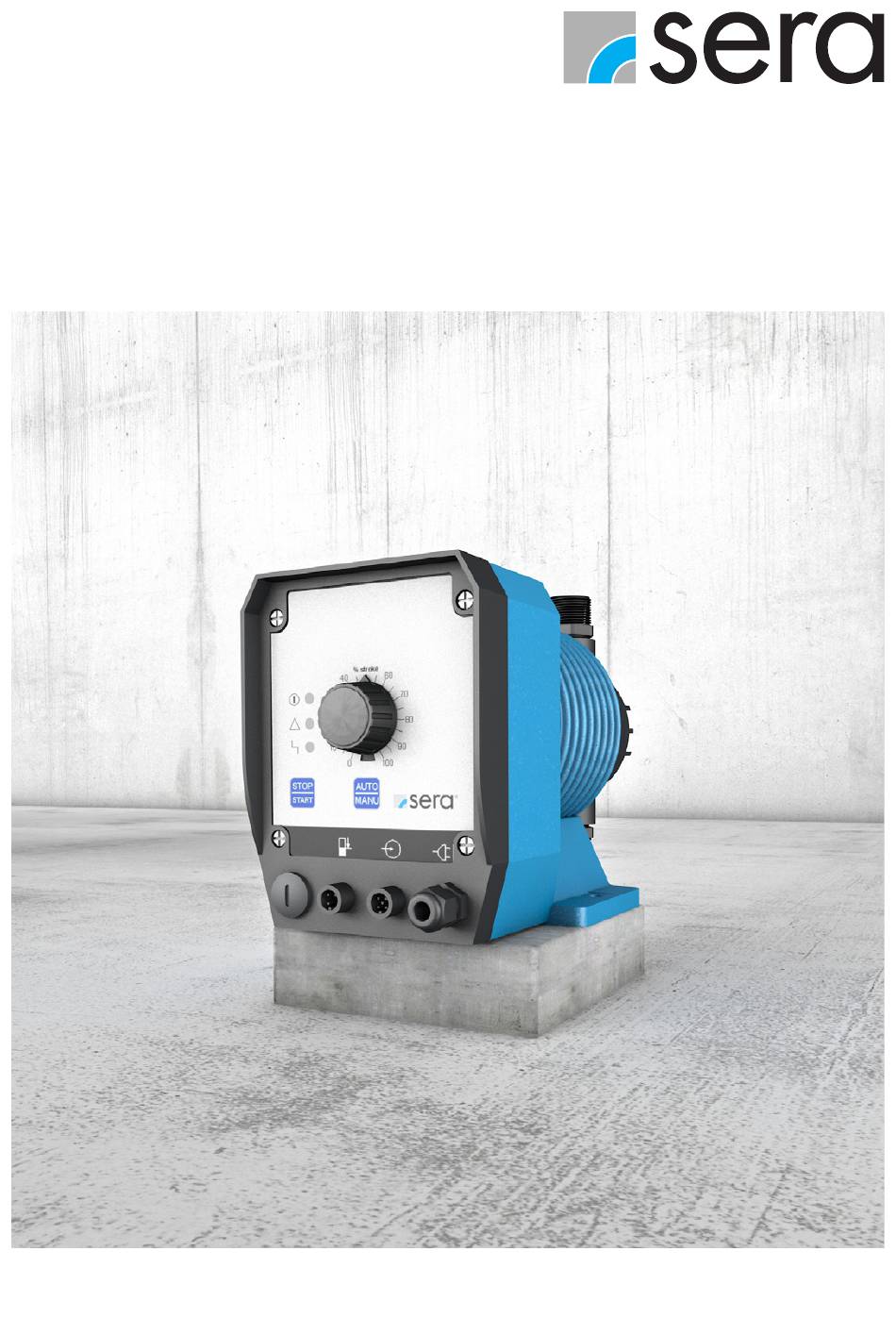

- Page 1 MANUEL D'UTILISATION COMMANDE R204.1 TRADUCTION DES INSTRUCTIONS ORIGINALES...
-
Page 2: Indications De Qualité
Indications de qualité Le système de gestion et d’assurance de la qualité sera est certifié DIN EN ISO 9001:2015. Le produit sera est conforme aux exigences en vigueur en matière de sécurité ainsi qu'aux prescriptions en matière de prévention des accidents. -
Page 3: Concernant Ces Instructions
Référence aux instructions des CONSIGNES DE SÉCURITÉ SI01. Le présent manuel d'utilisation est réparti dans les domaines principaux suivants : TRANSPORT & STOCKAGE/CONDITIONS ENVIRONNEMENTALES page 6 CONNEXIONS ÉLECTRIQUES page 7 FONCTIONNEMENT page 12 ENTRETIEN/MISE HORS SERVICE/MISE AU REBUT page 17 www.sera-web.com... - Page 4 www.sera-web.com...
-
Page 5: Table Des Matières
Réglage de la longueur de course ..........................13 Réglage de la fréquence de la course ......................... 14 Configuration de l'entrée de niveau ..........................15 ENTRETIEN/MISE HORS SERVICE/MISE AU REBUT ..............17 Entretien et nettoyage .............................. 17 Mise hors service ..............................17 Mise au rebut ................................17 www.sera-web.com... -
Page 6: Transport & Stockage/Conditions Environnementales
Le non-respect des consignes de sécurité met en danger les individus, machines et l'environnement. Généralités La qualité et le bon fonctionnement des produits sera sont contrôlés avant la livraison. Il est impératif de contrôler, dès la réception, que le produit n’a pas été endommagé durant le transport. Si des dommages de- vaient être constatés, ils doivent immédiatement être signalés au transporteur responsable ainsi qu’au fournisseur. -
Page 7: Connexions Électriques
Raccordement au réseau La pompe doseuse sera R204.1 est livrée prête à être raccordée avec un câble d'alimentation de 2 m de long et une prise SCHUKO. La tension d'alimentation de la version standard R204.1 est comprise entre 100 et 240 V, 50/60 Hz. -
Page 8: Procédez Au Raccordement Des Lignes De Commande
évalué. Dès que le signal analogique est <4 mA, les impulsions à l'entrée à impulsions sont évaluées et exécutées. Les entrées numériques (impulsion et arrêt externe) peuvent être commutées avec un signal de contact sans potentiel et directe- www.sera-web.com... - Page 9 (dans ce cas, 24 V CC) d'un automate programmable industriel. Modulation direct des entrées numériques via le signal de tension de commande d'un automate programmable industriel : gris ou vert-jaune 0 V (masse) noir bleu Externe stop 24 V DC Impulsions blanc 24 V DC marron www.sera-web.com...
-
Page 10: Entrée D'impulsion
Un signal avec un courant de commande de 4 mA correspond à 0 % de la fréquence de course, 20 mA correspond à 100 % de la fréquence de course. Dans cette plage, la fréquence de course est proportionnelle au courant de commande. Courant (mA) www.sera-web.com... -
Page 11: Arrêt Externe - Entrée
La pré-alarme et la marche à sec sont connectées à la même prise. Les deux entrées sont réglées sur fermé en usine. Les entrées peuvent être configurées selon les besoins (voir chapitre « Configuration de l'entrée de niveau »). Sym- bole : Prise de raccordement pour le niveau d'entrée www.sera-web.com... -
Page 12: Éléments De Commande
Rouge : Indicateur d'arrêt et de marche à sec Si la pompe est arrêtée (manuellement ou via un arrêt externe), le voyant rouge reste allumé. Lorsque le START contrôle de niveau est connecté, la marche à sec est indiquée par une LED rouge clignotante. www.sera-web.com... -
Page 13: Fonctionnement Des Touches
START Réglage de la longueur de course À l'aide du bouton réglage de longueur de la course, la course effective est modifiée mécaniquement entre 0...100 %. ATTENTION Réglez la longueur de course uniquement lorsque la pompe est en marche. www.sera-web.com... -
Page 14: Réglage De La Fréquence De La Course
(La pompe doit être éteinte) Réglage de la fréquence de course Fréquence de course sélec- tionnée enregistrer, mode réglage Laisser la fréquence de course Pompe opérationnelle ATTENTION La fréquence de course ne peut être réglée que lorsque la pompe est éteinte. www.sera-web.com... -
Page 15: Configuration De L'entrée De Niveau
Configuration 3 Cette configuration doit être sélectionnée lorsqu’une surveillance de niveau 2 (pré-alarme + fonctionnement à sec) avec contacts flottants ouverts est connectée. ATTENTION La configuration de l'entrée de niveau ne peut être effectuée que lorsque la pompe est éteinte. www.sera-web.com... - Page 16 La configuration de l'entrée de niveau se fait via la touche utilisée selon le schéma de réglage suivant : Mode réglage Ouvrir entrée de niveau (La pompe doit être éteinte) Mode réglage de l'entrée de niveau Configuration sélectionnée enregistrer, mode réglage Quitter entrée de niveau Pompe opérationnelle www.sera-web.com...
-
Page 17: Entretien/Mise Hors Service/Mise Au Rebut
Mise hors service Mettez l'appareil hors tension. ■ Retirez les connexions électriques. ■ Arrêtez l'appareil. ■ Mise au rebut Mettez correctement au rebut après la mise hors service et le démontage et observer les réglementations en vigueur sur place. www.sera-web.com... - Page 18 FOLLOW US sera ProDos GmbH sera-Str. 1 34376 Immenhausen Germany Tel. +49 5673 999 02 Fax +49 5673 999 03 info-prodos@sera-web.com www.sera-web.com...
