Montage/Connexion

3. Montage/Connexion
Consignes de sécurité
• R isque d'électrocution.
• Connexion seulement par un électricien autorisé.
Attention !
• P our la connexion de plusieurs moteurs sur un commeo
Receive Connect, il faut utiliser des relais de séparation.
Veillez au courant de rupture de l'appareil.
Attention !

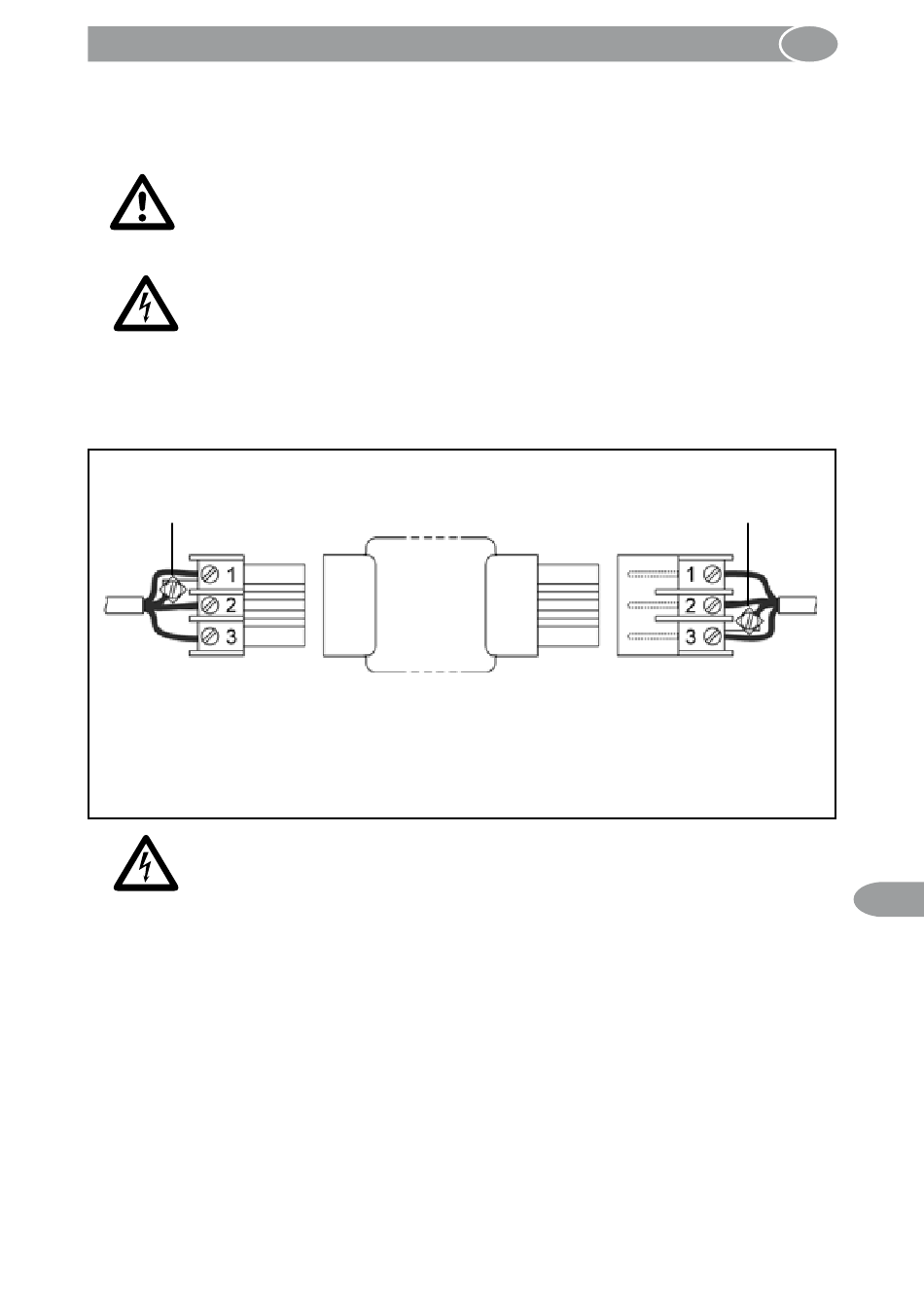

1. C onnectez le commeo Receive Connect comme suit :
Réseau 230 V/50 Hz
k
STAK3
1: N (bleu)
2: L (noir)
3: inutilisé (marron, si disponible)
k: Fil de terre (vert-jaune)
• Le Neutre (bleu) est toujours sur la borne 1.
• V euillez respecter les consignes spécifiques pour les
connecteurs STAK3 et STAS3, en particulier
Attention !
· Consignes pour le type de câble,
· Consignes pour l'étanchéité,
· V errouiller les deux connecteurs avec l'étrier de
sécurité.
• I nstaller commeo Receive Connect, à l'abri de la pluie.
2. P rogrammez un émetteur dans le récepteur (voir chapitre Mise­en­
service).
Remarque : Veillez à une réception radio optimale.
Moteur
STAS3
1: N (bleu)
2:
▲
3:
▼
k: Fil de terre (vert-jaune)
