Solicap M FTC51, FTC52, FTC53
Implantation FTC52, FTC53
Endress+Hauser

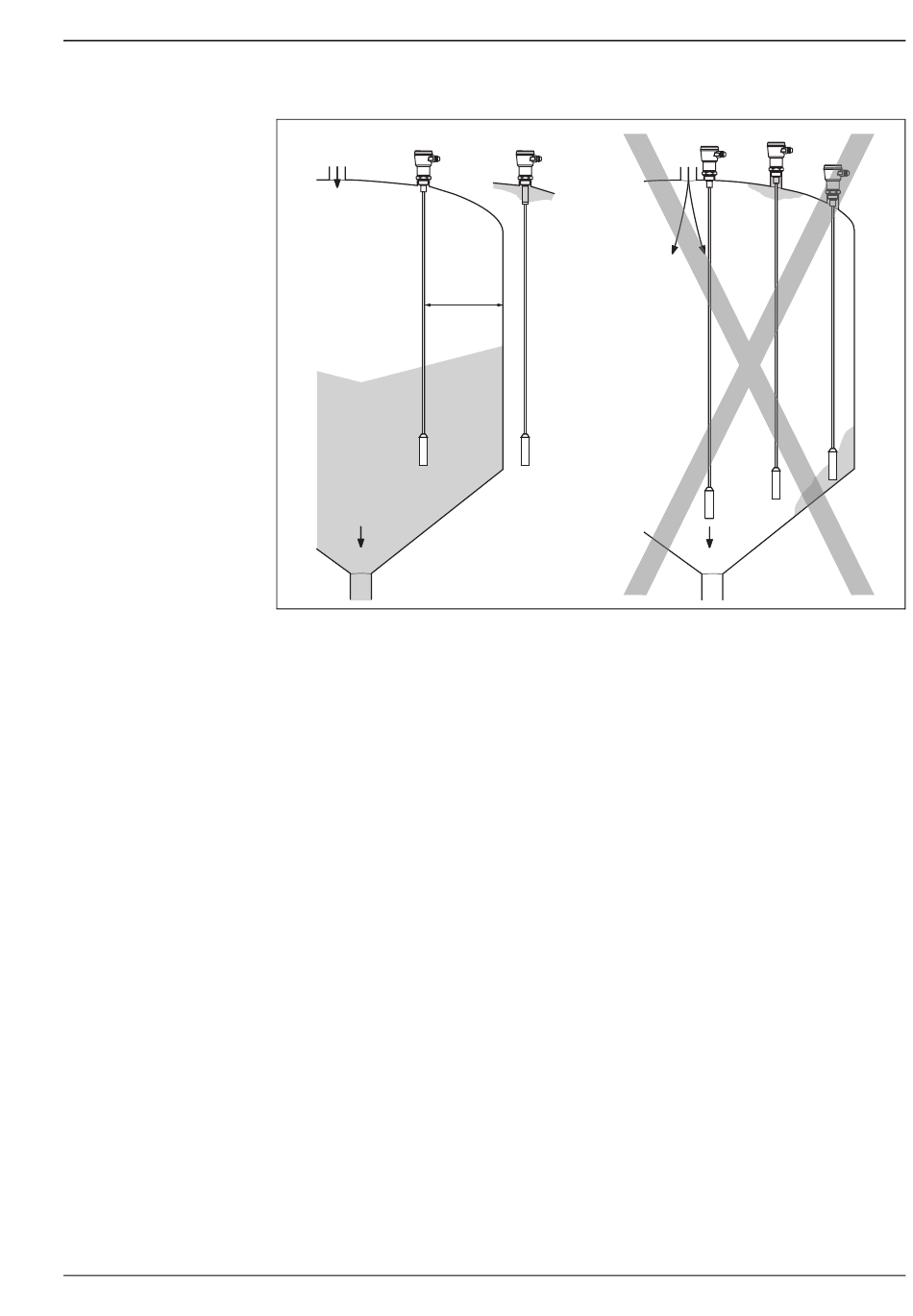

Montage correct
a)
min. 0,2 m
Dans un silo à parois métalliques
Distance D entre la sonde et la paroi env. 10 % à 25 % du diamètre du silo
Montage correct :
a.
Distance correcte entre paroi du silo, arrivée et sortie de produit.
Pour une commutation fiable avec des produits à faible constante diélectrique, il faut monter la sonde très
près de la paroi (pas en cas de remplissage pneumatique).
Lorsque le remplissage est pneumatique, l'écart entre la sonde et la paroi ne doit pas être trop faible, car
la sonde peut osciller.
b.
Solicap M FTC52, FTC53 avec blindage contre les condensats et dépôts de produit sous le toit du silo.
Montage incorrect :
c.
Trop près de l'arrivée, la veine de produit risque d'endommager la sonde.
La sonde peut être arrachée ou le toit peut être soumis à des charges trop importantes lorsqu'elle se situe
à la verticale de l'extraction de produit.
d.
Manchon fileté trop long ; de ce fait, les condensats et la poussière peuvent colmater et ainsi provoquer
des commutations intempestives.
e.
Piquage trop près de la paroi ; la sonde cogne la paroi ou touche les dépôts de produit lorsqu'elle oscille.
Conséquence : commutations intempestives.
Toit du silo
Veiller à ce que le toit du silo soit suffisamment robuste !
Lors de l'extraction de produits, les forces de traction peuvent être très élevées jusqu'à 100.000 N (10 t),
surtout dans le cas de produits pulvérulents lourds ayant tendance à colmater.
Solides en vrac à grosse granulométrie
Dans les silos à solides en vrac à grosse granulométrie ou de nature très abrasive, il faudrait uniquement utiliser
un Solicap M FTC52 ou FTC53 pour la détection de niveau maximum.
Montage incorrect
b)
D
d)
c)
e)
max. 4 t
L00-FTC5xxxx-11-06-xx-de-006
9
