5.0 Montage et installation
La simplicité de montage du boîtier de l'interrupteur PS45 est telle que le seul outil nécessaire est un petit tournevis.
L'interrupteur est fixé au KM56 à l'aide de deux petits clamps en acier inoxydable. Ces deux clamps permettent de
positionner l'interrupteur n'importe où sur toute la longueur de la chambre à flotteur, fournissant ainsi un réglage du point
de déclenchement variable à l'infini. Le desserrage des clamps permet de déplacer facilement le PS45 pour fournir un
nouveau point de déclenchement. D'autres interrupteurs peuvent être ajoutés à tout moment sans avoir à se préoccuper
d'ajouter une tuyauterie ou des vannes supplémentaires.
Remarque : deux interrupteurs peuvent être montés de façon à pouvoir se déclencher au même point ou à deux points
différents séparés par une longueur inférieure à celle de l'interrupteur. Un filtre peut être fourni en option pour être placé
sur le port d'entrée de l'interrupteur.

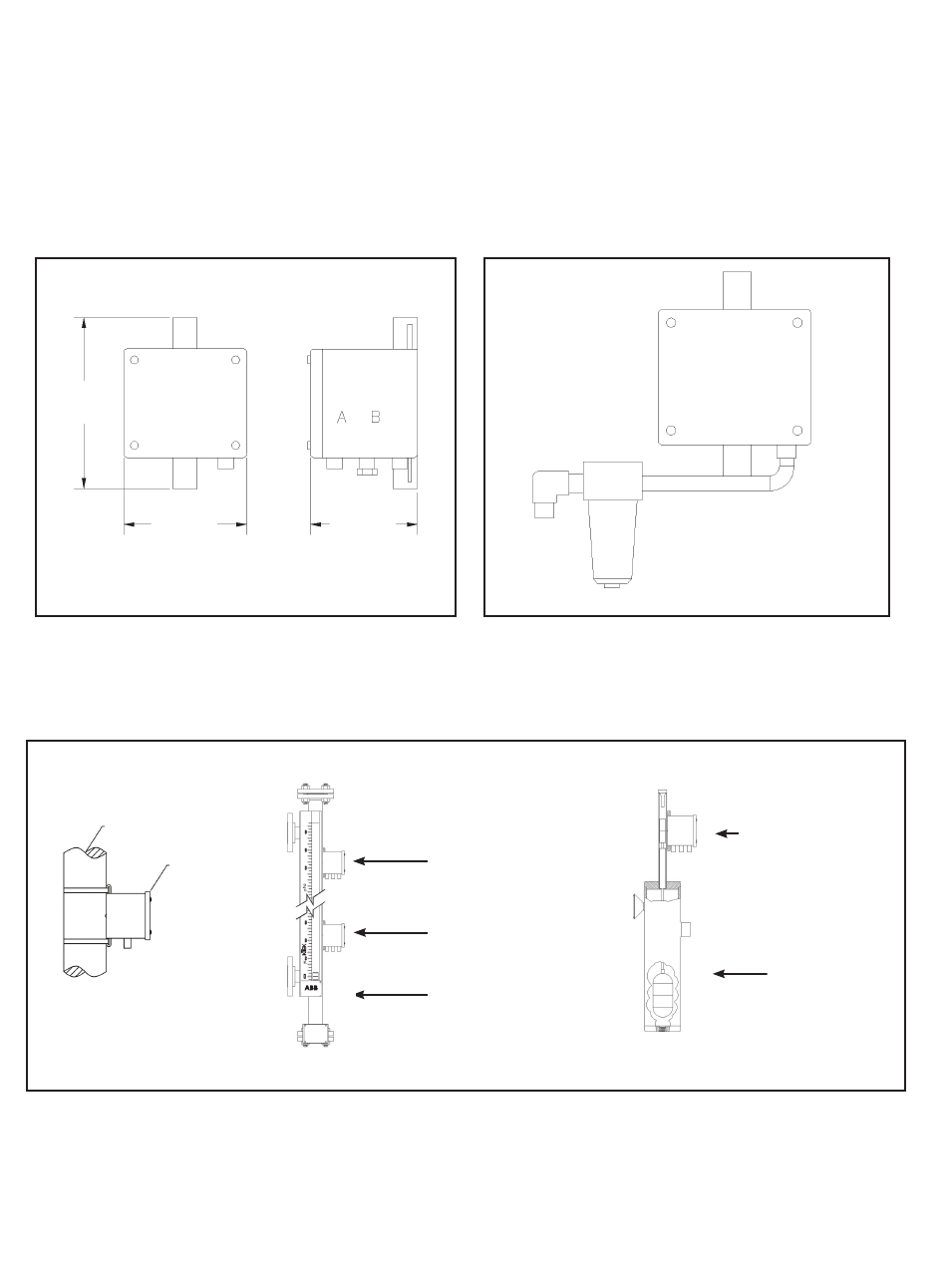

PS45 DIMENSIoNS EXTERNES MAXIMALES
5.25"
(13,3 cm)
3.5"
(8,9 cm)
AvANT
Remarque : l'actionnement de l'interrupteur pneumatique est déterminé par les branchements des ports A, B et C
effectués par l'utilisateur. L'option H ou L détermine comment le filtre et le raccord d'évent optionnels sont fournis par
l'usine. Le filtre et le raccord d'évent sont facilement changeables sur le terrain. Référence du PS45 (DS/PS45-EN) pour
la commande.
Exemples de configuration :
CHAMBRE KM26
INTERRUPTEUR
PS45
Montage dU PS45
PS45 Monté SUr Une jaUge de niveaU MagnétiqUe KM26
6 Interrupteur de jauge de niveau magnétique PS45 | Manuel d'utilisation
3.5"
(8,9 cm)
CôTé
Figure 2
UN FILTRE PEUT
ETRE FoURNI EN
oPTIoN PoUR
ETRE PLACE
SUR LE PoRT
D'ENTREE DE
L'INTERRUPTEUR
PS45 (INTERRUPTEUR
AU NIvEAU SUPéRIEUR)
PS45 (INTERRUPTEUR
AU NIvEAU INFéRIEUR)
KM26 MLG
Figure 3
PS45
LS700
(SéRIE LS)
PS45 Monté SUr Un
interrUPteUr de niveaU
MéCaniqUe de la Série lS
