Manuels Connexes pour CLAS AC 0530
Sommaire des Matières pour CLAS AC 0530

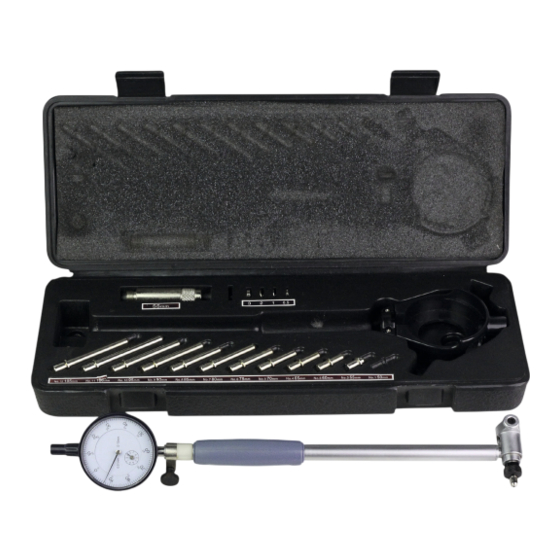

- Page 1 AC 0530 COFFRET VERIFICATEUR D’ALESAGE 50-160mm 50-160mm DRILLING INSPECTION DEVICE SET clas.com...
-
Page 2: Assemblage
AC 0530 COFFRET VERIFICATEUR D’ALESAGE 50-160mm Ecrou de DESCRIPTION blocage Instrument de Rallonge de touche Support mesure Poignée Jauge Joint Joint Point de Point de contact contact Guide ASSEMBLAGE 127 mm 1. Fixation de la jauge • Insérez la tige de la jauge dans le support. -
Page 3: Réglages Des Paramètres
AC 0530 COFFRET VERIFICATEUR D’ALESAGE 50-160mm RÉGLAGES DES PARAMÈTRES 1. Réglage du micromètre extérieur à la 2. Mise à zéro de la jauge de contrôle dimension exacte à contrôler • Bloquez l’écrou une fois la dimension • Bloquez l’écrou une fois la dimension souhaitée atteinte sur le micromètre. -
Page 4: Caractéristiques
AC 0530 COFFRET VERIFICATEUR D’ALESAGE 50-160mm • Afi n d’obtenir les données exactes, il est généralement recommander de mesurer plusieurs positions, voir les fi gures de gauche. CARACTÉRISTIQUES Rallonge Etendue de mesure Mesure de la profonfeur Joint Composant de touche... - Page 5 AC 0530 50-160mm DRILLING INSPECTION DEVICE SET Locking DESCRIPTION Measuring Pins Holder instrument Grip Screw Gauge Seal Point of contact Guide ASSEMBLY 127 mm 1. Mounting the gauge • Insert the gauge rod into the holder. • The gauge indicator pointer rotates about 1 turn •...
-
Page 6: Parameter Settings
AC 0530 50-160mm DRILLING INSPECTION DEVICE SET PARAMETER SETTINGS 1. Adjustment of the external micrometer 2. Zero setting of the control gauge to the exact size to be checked • Lock the nut once the desired dimension • Lock the nut once the desired dimension is reached on the micrometer. - Page 7 AC 0530 50-160mm DRILLING INSPECTION DEVICE SET • In order to obtain accurate data, it is generally recommended to measure several positions, see the fi gures on the left. SPECIFICATIONS Measuring range Depth measurement Pins Seal Component 6 - 10 mm...
-
Page 8: Coffret Verificateur D'alesage 50-160Mm
73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 AC 0530 COFFRET VERIFICATEUR D’ALESAGE 50-160mm 50-160mm DRILLING INSPECTION DEVICE SET Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
