Option

Sortie de commutation pour des fonctions de valeurs limite

Si le résultat du pesage est :
- plus petit que la valeur limite mínimum, la balance indique Lo.
- entre les deux valeurs limite, la balance indique rEADy,
- plus grand que la valeur limite maximum, la balance indique Hi.
En arrivant aux valeurs limite, les circuits électriques sont ouverts/fermés sur l'interface supplémentaire
SUB-D9.

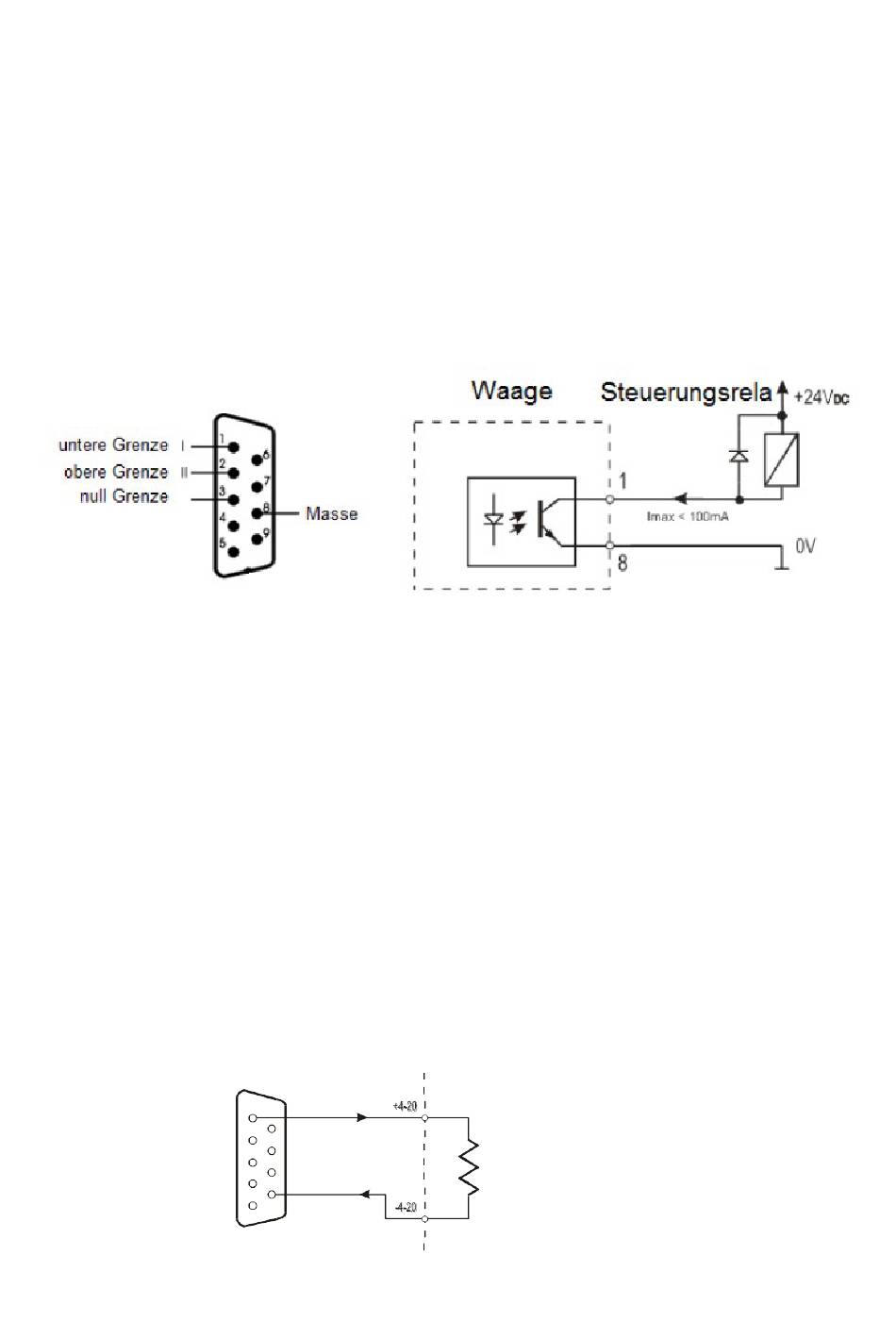

Voir les connexions
* De gauche à droite, de haut en bas:
- Limite inférieure I
- Limite supérieure II
- Limite zéro
- Masse
Attention:
Après le démarrage de la balance les 2 valuers limite sont au max.
Dans le réglage des valeurs, vous devrez faire attention à ce que la limite inférieure soit plus
basse que la limite supérieure.

Sortie analogique 4-20mA o 0-10V(selon la commande)

Connexions
balance
+4-20mA
1
6
2
7
3
8
4
-4-20mA
9
5
Balance
Relais de contrôle
apareil de conexión
R
WE
