Ensemble de mesure

4
3-WIRE

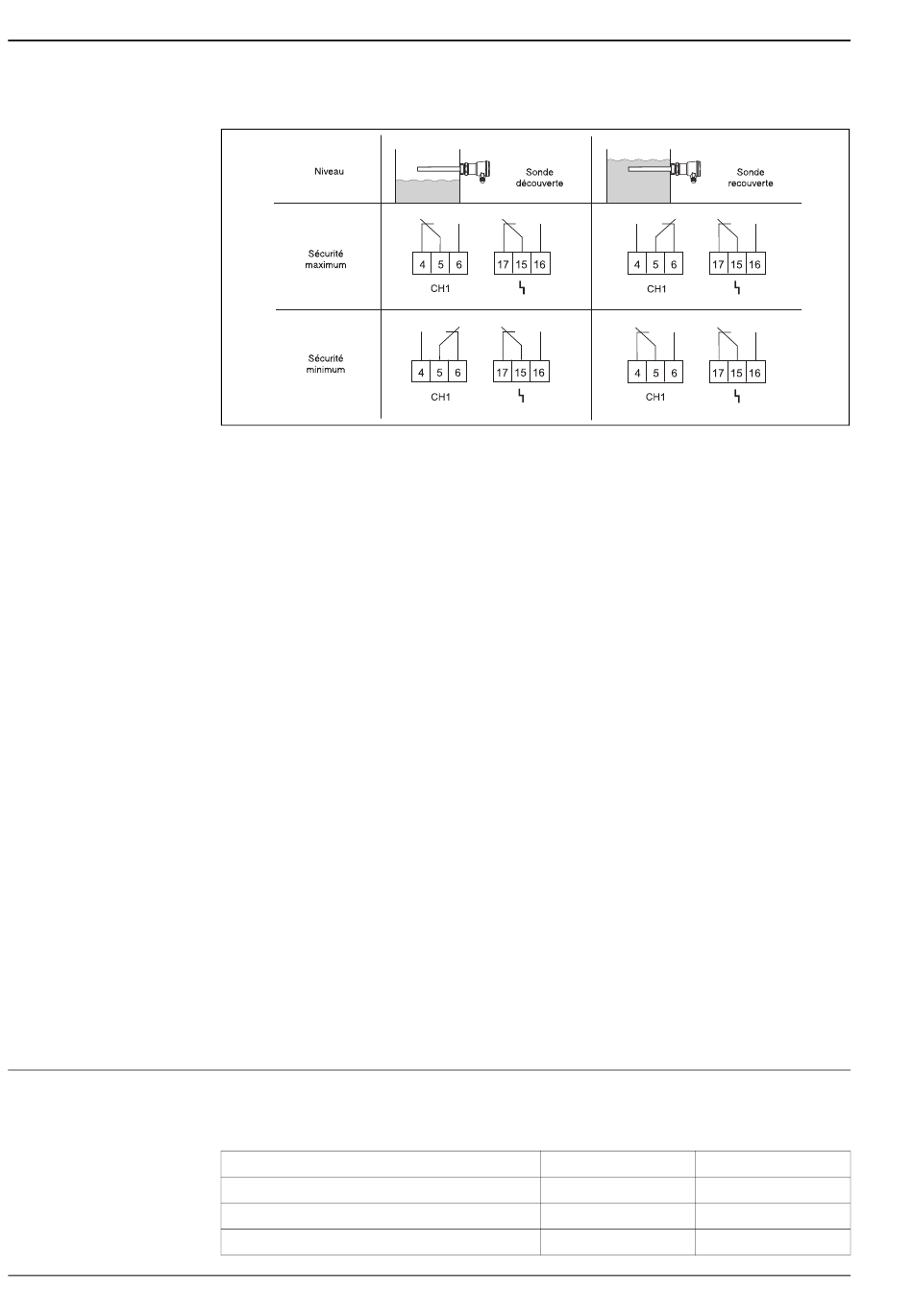

Fonction de signalisation de seuil selon le niveau et la commutation de sécurité.
Surveillance de fonctionnement
Pour augmenter la sécurité de fonctionnement, le Nivotester est muni d'une surveillance de fonction. Un
défaut est affiché à l'aide de la diode rouge ; il fait retomber le relais pour l'alarme de niveau ainsi que le relais
pour les messages erreurs. Un défaut est signalé lorsque le Nivotester ne reçoit plus de signal de mesure. Cela
est le cas notamment avec :
• un court-circuit
• une interruption du câble de signal vers le capteur
• un défaut de l'électronique du capteur
• un défaut du circuit d'entrée du Nivotester
Après l'étalonnage, toute modification ultérieure de la configuration d'appareil provoque une retombée du
relais.
Un message défaut est signalé par le biais d'une diode rouge.
Touche d'étalonnage (rouge)
L'étalonnage se fait automatiquement au moyen d'une touche. Cela évite un réglage par le biais d'un
potentiomètre.
Touche de test/correction (verte - uniquement pour FTC325 PFM) :
• permet un contrôle de fonctionnement du relais de sortie et du relais d'alarme.
• confirme une modification du mode de fonctionnement - par ex. en modifiant la temporisation après le
premier étalonnage. Cela permet une correction du mode de fonction sans ré-étalonnage. Les réglages
modifiés sont validés par activation de la touche.
Fonctions supplémentaires des commutateurs
• Une temporisation réglable entre 0...45 s permet la commutation différée du relais au recouvrement ou au
découvrement de la sonde. Dans le sens contraire la temporisation est de 0,2 s.
• Régulation entre deux points (fonction s, FTC325 3-WIRE)  ä 6
• Un potentiomètre (sélecteur rotatif) pour le décalage du point de commutation permet le fonctionnement
sûr de l'installation également avec des produits colmatants.
Un ensemble de mesure comprend un capteur capacitif, un Nivotester FTC325 et une unité de commande ou
de signalisation.
Les capteurs suivants sont utilisables en combinaison avec les électroniques (FEIx) mentionnées.
Liquicap M FTI51, FTI52 avec
Solicap M FTI55, FTI56 avec
Solicap S FTI77 avec
FTC325 PFM FTC325 3-WIRE
FEI57S FEI53
FEI57S FEI53
FEI57S FEI53
Nivotester FTC325
L00-FTC325xx-15-06-xx-de-002
