Entretien

Lubrication
La souffleuse de débris possède (2) paliers d'arbre
de ventilateur qu'il faut lubrifier régulièrement.
Les paliers sont situés de chaque côté du carter
de la souffleuse. Dans des conditions normales
d'utilisation, lubrifiez les paliers avec de la graisse
universelle au lithium Nº 2 toutes les 8 heures
de fonctionnement ou chaque jour, la première
échéance prévalant. Lubrifiez les graisseurs
immédiatement après chaque lavage, quelle que
soit la fréquence d'entretien indiquée.

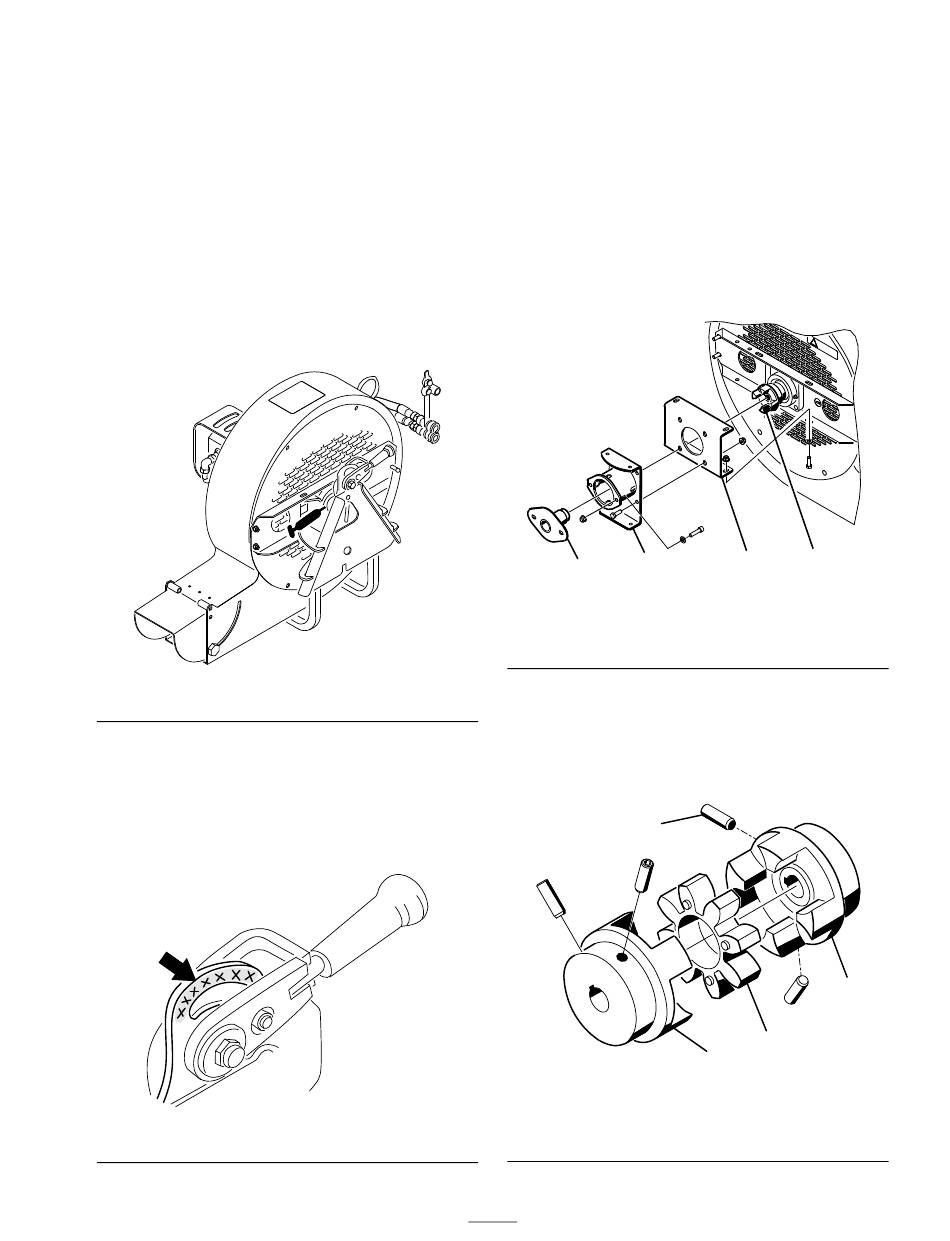

Figure 7

Graissage de l'adaptateur d'accessoire

Si le levier de verrouillage sur l'adaptateur
d'accessoire ne pivote pas librement, appliquez
une fine couche de graisse sur la zone illustrée à
la Figure 8.
Figure 8
G003730
G003731
9

Alignement des paliers

Si vous enlevez les supports de fixation du
moteur, vous devez les réaligner avant d'utiliser
la souffleuse. Vérifiez le numéro de référence de
l'outil d'alignement dans le Catalogue de pièces.
1. Montez les supports de fixation sur le carter de
la souffleuse, mais ne serrez pas les vis et les
écrous à ce stade (Figure 9).
1 2
Figure 9
1. Outil d'alignement
2. Support de xation
2. Insérez l'outil d'alignement de palier dans
les supports de fixation et l'accouplement
de ventilateur (Figure 9). Veillez à ce que
l'accouplement en étoile (Figure 10) ne se
trouve pas dans l'accouplement.
3
Figure 10
1. Accouplement de moteur
2. Accouplement de
ventilateur
2 3
G003814
3. Accouplement de
ventilateur
2
4
G003815
1
3. Vis d'arrêt (x 2)
4. Accouplement en étoile
