Endress+Hauser Liquiline System CA80HA Information Technique

Endress+Hauser Liquiline System CA80HA Information Technique

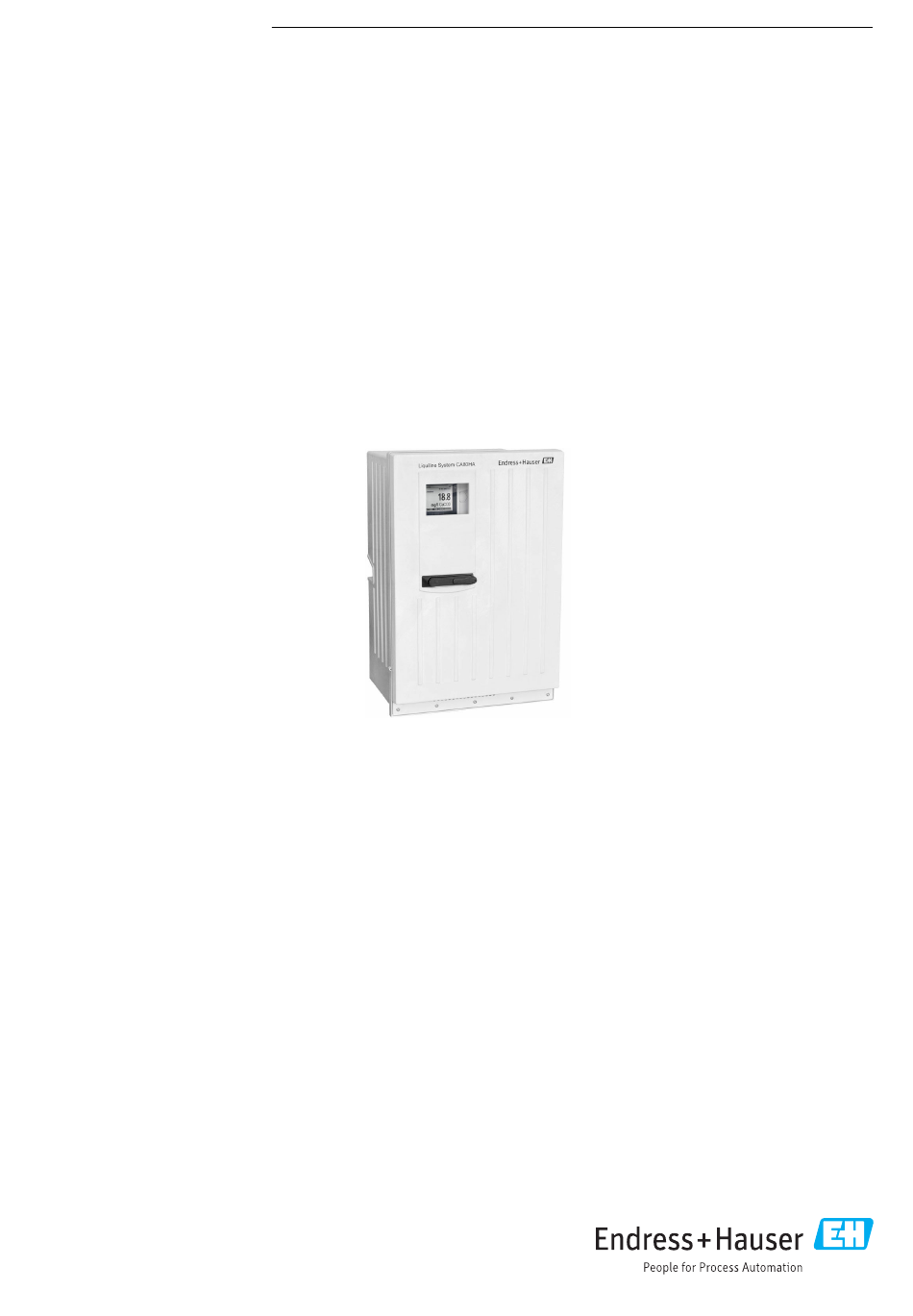

Analyseur colorimétrique pour la dureté totale
Masquer les pouces Voir aussi pour Liquiline System CA80HA:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
TI01352C/14/FR/05.22-00
71596870
2022-09-30
Transmetteur intégré avec technologie Memosens numérique, jusqu' à 2 voies
de mesure
Domaine d'application
Le Liquiline System CA80HA est un analyseur par voie humide
pour la détermination quasi continue de la dureté totale dans
les milieux liquides.
L' a nalyseur est destiné à une utilisation dans les applications
suivantes :
• Optimisation des concentrateurs par osmose inverse et des
échangeurs d' i ons
• Classification du niveau de dureté de l' e au potable
• Garantie de la qualité de l' e au de process dans les usines de
production
Products
Information technique
Liquiline System CA80HA
Analyseur colorimétrique pour la dureté totale
Solutions
Principaux avantages
• Transformation simple en station de mesure grâce au
raccordement de 4 capteurs Memosens maximum
• Version réfrigérée pour augmenter la durée de vie des
réactifs
• Version 2 voies disponible
• Bus de terrain numériques (p. ex. PROFINET, PROFIBUS DP,
Modbus TCP, Modbus RS485 et Ethernet IP) et serveur web
• Maintenance simple, sans outil
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80HA

Sommaire des Matières pour Endress+Hauser Liquiline System CA80HA

  • Page 1 Domaine d'application Principaux avantages Le Liquiline System CA80HA est un analyseur par voie humide • Transformation simple en station de mesure grâce au pour la détermination quasi continue de la dureté totale dans raccordement de 4 capteurs Memosens maximum les milieux liquides.

  • Page 2: Table Des Matières

    Liquiline System CA80HA Sommaire Principe de fonctionnement et construction du Raccordement du bus de terrain ....20 Consommation électrique ..... . . 20 système .
  • Page 3 Liquiline System CA80HA Informations à fournir à la commande ..31 Page produit ....... . 31 Configurateur de produit .

  • Page 4: Principe De Fonctionnement Et Construction Du

    Liquiline System CA80HA Principe de fonctionnement et construction du système Principe de mesure Après la préparation de l' é chantillon, une partie du perméat est pompée dans la chambre de colorimétrique mélange/réaction. Le réactif colorant spécifique est dosé avec précision dans le rapport de mélange défini.

  • Page 5: Turbidité

    Turbidité Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80HA avec la configuration commandée • Groupe froid intégré pour prolonger la durée de vie des réactifs • et solution standard (à commander séparément) •...
  • Page 6 Liquiline System CA80HA A0044812 A0044813  3 Ensemble de mesure avec Liquiline System  4 Ensemble de mesure avec Liquiline System CAT810 CAT810 et vanne de nettoyage Trop-plein Trop-plein Liquiline System CA80 Liquiline System CA80 Trop-plein collecteur d' é chantillons Trop-plein collecteur d' é...
  • Page 7 Liquiline System CA80HA A0044811  6 Ensemble de mesure avec 2x Liquiline System CAT820 Pompe Liquiline System CA80 Échantillon Vanne Produit Filtre (céramique) A0044808  7 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et deuxième analyseur Contre-lavage à l' a ir comprimé (en option) Deuxième analyseur...

  • Page 8: Groupe Froid Pour Les Réactifs (En Option)

    Liquiline System CA80HA Solution personnalisée Avant d' ê tre analysé, l' é chantillon doit être préparé par l' u tilisateur afin qu' i l soit sans particule et homogène (échantillon représentatif). L' é chantillon peut être soit transporté vers un collecteur externe soit pompé...

  • Page 9: Architecture De L'appareil

    Liquiline System CA80HA Architecture de l'appareil Schéma de principe optional optional optional optional optional optional – – – – optional optional A0021099  8 Schéma de principe CA80 Sortie courant 1:1 Modbus/Ethernet (en option) Sorties courant Interface service Relais alarme Alimentation, capteurs avec câble surmoulé...

  • Page 10: Affectation Des Emplacements Et Des Ports

    Liquiline System CA80HA A0023193 A0021102  9 Schéma de principe système de  10 Schéma de principe système de préparation préparation d' é chantillons, Liquiline d' é chantillons, Liquiline System CAT820 et CAT860 System CAT810 avec vanne de Raccordement pour alimentation 24-V...

  • Page 11: Sécurité De Fonctionnement

    Liquiline System CA80HA Terminaison de bus sur l'appareil • Via commutateur à coulisse sur le module bus 485DP/485MB • Affichage via la LED "T" sur le module bus 485DP/485MB Sécurité de fonctionnement Fiabilité grâce à la Memosens MEMO SENS Avec Memosens, votre point de mesure est plus sûr et plus fiable : technologie Memosens •...
  • Page 12 Liquiline System CA80HA A0024359  14 Registre des données : représentation graphique sur l' a fficheur Fonctions mathématiques (valeurs de process virtuelles) Outre les valeurs de process "réelles" délivrées par des capteurs physiques raccordés ou des entrées analogiques, les fonctions mathématiques peuvent calculer jusqu' à 6 valeurs de process "virtuelles".

  • Page 13: Fonctions D'autosurveillance

    Endress+Hauser propose comme accessoires des cartes SD approuvées par l' i ndustrie. Ces cartes mémoire garantissent une sécurité et une intégrité maximales des données. Il est également possible d' u tiliser d' a utres cartes SD. Toutefois, Endress+Hauser décline toute responsabilité quant à la sécurité des données de ces cartes.

  • Page 14: Sécurité Informatique

    Liquiline System CA80HA Sécurité informatique Une garantie de notre part n' e st accordée qu' à la condition que l' a ppareil soit installé et utilisé conformément au manuel de mise en service. L' a ppareil dispose de mécanismes de sécurité pour le protéger contre toute modification involontaire des réglages.

  • Page 15: Sortie

    Liquiline System CA80HA Sortie Signal de sortie Selon la version : • 2 x 0/4 à 20 mA, actif, potentiellement isolé (version standard) • 4 x 0/4 à 20 mA, actif, potentiellement isolé (version avec 2 sorties supplémentaires) • 6 x 0/4 à 20 mA, actif, potentiellement isolé (version avec 4 sorties supplémentaires) •...

  • Page 16: Signal De Défaut

    Liquiline System CA80HA Signal de défaut Réglable, conformément à la recommandation NAMUR NE 43 • Dans la gamme de mesure 0 ... 20 mA : Courant de défaut de 0 ... 23 mA • Dans la gamme de mesure 4 ... 20 mA : Courant de défaut de 2,4 ...

  • Page 17: Données Spécifiques Au Protocole

    Liquiline System CA80HA Module d' e xtension Tension de coupure Charge (max.) Cycles de commutation (min.) 230 V AC, cosΦ = 0,8 à 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 à 1 0,1 A 1.000.000...

  • Page 18: Modbus Tcp

    Liquiline System CA80HA Modbus TCP Port TCP Connexions TCP Protocole Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)

  • Page 19: Profinet

    Liquiline System CA80HA PROFINET Protocole "Application layer protocol for decentral device periphery and distributed automation", PNIO version 2.34 Type de communication 100 MBit/s Classe de conformité Classe de conformité B Classe Netload Classe Netload II Débit en bauds 100 Mbps automatique avec détection full-duplex Durées de cycle...

  • Page 20: Raccordement Du Bus De Terrain

    (Configurateur sur www.fr.endress.com/CA80HA). ‣ Un maximum de huit entrées courant et sorties courant est autorisé. ‣ Un maximum de deux modules "DIO" est autorisé. ‣ En cas de doute, consulter Endress+Hauser. Entrées de câble et diamètres de câble possibles Endress+Hauser...
  • Page 21 Liquiline System CA80HA Aperçu de tous les modules optionnels Nom des modules • 2 x sorties • 2 relais • 4 relais • 2 entrées capteur • 2 entrées analogiques • Réf. 71125375 • Réf. 71125376 numériques numériques 0/4 à 20mA •...
  • Page 22 Liquiline System CA80HA Nom des modules • 2 x sorties • 4 x sorties • 2 x entrées • Ethernet (serveur analogiques analogiques analogiques web ou Modbus 0/4 à 20mA 0/4 à 20mA 0/4 à 20mA TCP) • Réf. 71135632 •...

  • Page 23: Raccordement Des Capteurs (En Option)

    Liquiline System CA80HA Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de • Capteurs combinés signal inductive •...

  • Page 24: Quantité De Réactif Requise

    Liquiline System CA80HA Avec module de dilution • Échantillon : 11 … 15 ml (0,37 … 0,51 fl oz)/mesure (dépend du facteur de dilution) • Eau de dilution : 17 … 21 ml (0,57 … 0,71)/mesure (dépend du facteur de dilution) Utiliser de l' e au déminéralisée pour les concentrations d' é...

  • Page 25: Environnement

    Liquiline System CA80HA Espacement requis pour le montage de la version à fixation murale Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  18 Dimensions de l' u nité de support. Unité de mesure mm (in) Environnement Gamme de température +5 à...

  • Page 26: Construction Mécanique

    Liquiline System CA80HA Construction mécanique Dimensions 463 (18.23) 530 (20.87) A0028820  19 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  20 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...

  • Page 27: Poids

    Liquiline System CA80HA 654 (25.74) A0028821  21 Liquiline System CA80 avec socle, dimensions en mm (in) Poids Version commandée Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92.6 lbs) 39,5 kg (87.1 lbs) Version ouverte 34 kg (74.96 lbs)

  • Page 28: Raccord Process

    Liquiline System CA80HA Joint moulé Élastomère EPDM Tube d' é vacuation Matière plastique PP Collecteur d' é chantillons (en option) • Bécher • Plastique PMMA • Couvercle • Matière plastique PP • Broches du détecteur de niveau • Inox 1.4404 (V4A) •...

  • Page 29: Configuration À Distance

    Liquiline System CA80HA Configuration à distance Via HART (p. ex. via modem HART et FieldCare) A0039620  24 HART via modem Module appareil Base2E : sortie courant 1 avec HART Modem HART pour raccordement à un PC, p. ex. Commubox FXA191 (RS232) ou FXA195...

  • Page 30: Packs De Langues

    Liquiline System CA80HA Via Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615  26 Modbus RS485 Résistance de terminaison Via Ethernet : serveur Web/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616  27 Modbus TCP ou EtherNet/IP ou PROFINET Packs de langues La langue sélectionnée dans la structure de commande est la langue de programmation préréglée en...

  • Page 31: Certificats Et Agréments

    Liquiline System CA80HA • Hongrois • Croate • Vietnamien Pour vérifier la disponibilité d' a utres langues, voir la structure de produit sous www.fr.endress.com/ ca80ha. Certificats et agréments Les certificats et agréments actuels disponibles pour le produit peuvent être sélectionnés via le configurateur de produit à...
  • Page 32 Liquiline System CA80HA Accessoires spécifiques à Dispositif de préparation d'échantillons l'appareil Liquiline System CAT810 • Prélèvement en conduite sous pression et microfiltration • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cat810) • Information technique TI01138C/07/FR Liquiline System CAT820 •...
  • Page 33 Liquiline System CA80HA Kit pour mise à niveau vers appareil bivoie • Vanne pour la commutation du flux d' é chantillon • Deux collecteurs d' é chantillon avec contrôle de niveau, prémontés sur le support de fixation • Tuyaux, raccords •...
  • Page 34 Liquiline System CA80HA Memosens CPS71E • Capteur de pH pour les applications de process chimiques • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps71e Information technique TI01496C Memosens CPS91E • Capteur de pH pour les produits fortement pollués •...
  • Page 35 Liquiline System CA80HA Capteurs de conductivité avec mesure inductive de la conductivité Indumax CLS50D • Capteur inductif de conductivité hautement résistant • Pour applications standard et applications Ex • Avec technologie Memosens • Configurateur de produit sur la page produit : www.endress.com/cls50d...

  • Page 36: Fonctionnalités Supplémentaires

    Liquiline System CA80HA Capteurs de turbidité Turbimax CUS51D • Pour la mesure néphélométrique de turbidité et de solides dans les eaux usées • Méthode de la lumière pulsée à 4 faisceaux • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cus51d...

  • Page 37: Composants Système

    Liquiline System CA80HA Kits de transformation 71136999 Kit CSF48/CA80 : rétrofit interface service (connecteur à bride CDI, contre-écrou) 71111053 Kit module AOR : 2 x relais, 2 x sorties analogiques 0/4 à 20 mA 71125375 Kit module 2R : 2 x relais...
