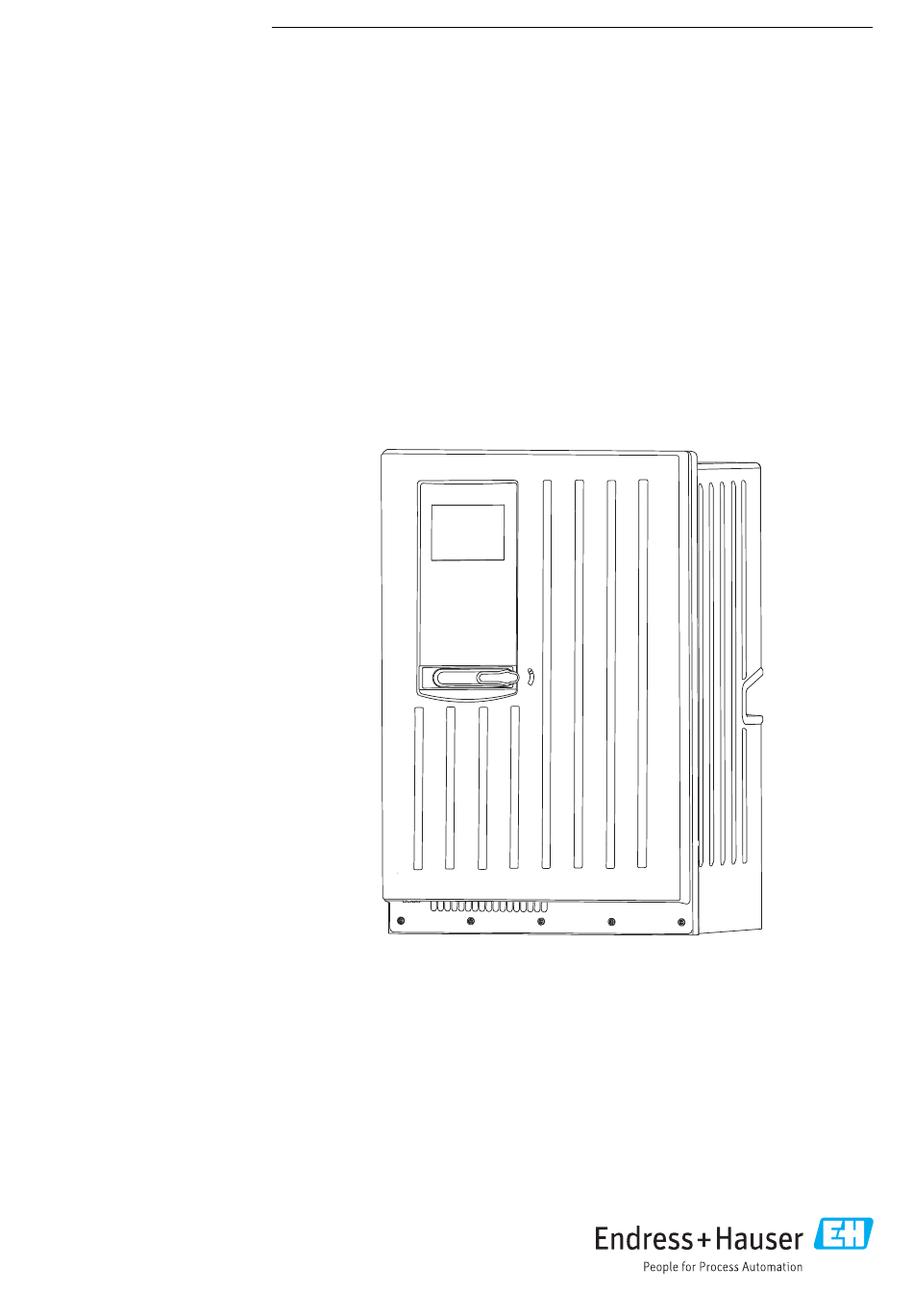

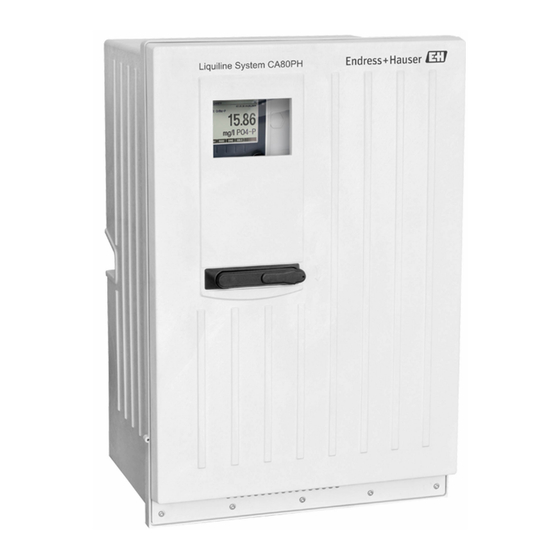

Page 1 Products Solutions Services BA01435C/07/FR/03.17 71437012 2017-06-09 Valable à partir de la version 01.06.04 Manuel de mise en service Liquiline System CA80PH Analyseur colorimétrique pour les orthophosphates (méthode au vanadate de molybdate)
Page 3: Table Des Matières
Liquiline System CA80PH Sommaire Sommaire Informations relatives au Options de configuration ... 42 document ......5 Aperçu .
Page 4 14.1 Système de préparation d' é chantillons ..14.2 Consommables pour CA80PH ... . 153 14.3 Kit de maintenance CAV800 ... . 154 14.4 Solution de nettoyage CY820 (pour tuyaux du...
Page 5: Informations Relatives Au
Liquiline System CA80PH Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6: Documentation
En complément de ce manuel de mise en service, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Instructions condensées pour Liquiline System CA80PH, KA01186C • Manuel de mise en service pour Memosens, BA01245C –...
Page 7: Consignes De Sécurité
être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Liquiline System CA80PH est un analyseur par voie humide pour la détermination quasi continue de la concentration des orthophosphates dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
Page 8 Consignes de sécurité fondamentales Liquiline System CA80PH 3. Si les défauts ne peuvent pas être éliminés: Mettez les appareils hors service et protégez-les de toute mise en service involontaire. 4. Laissez cette porte fermée si vous n' e ffectuez aucune opération de service ou de maintenance.
Page 9: Sécurité Du Produit
Liquiline System CA80PH Consignes de sécurité fondamentales Sécurité du produit 2.5.1 Etat de la technique Ce produit a été construit et contrôlé dans les règles de l' a rt, il a quitté nos locaux dans un état technique parfait. Les directives et normes européennes en vigueur ont été respectées.
Page 10: Description De L'appareil
Régulateur Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80PH dans la configuration commandée • Réactifset solutions standard (à commander séparément) • Dispositif de préparation des échantillons Liquiline System CAT8x0 (en option) Microfiltration (Liquiline System CAT810) •...
Page 11 Liquiline System CA80PH Description de l' a ppareil Filtration par membrane (Liquiline System CAT860) • Fonction : prélèvement + filtration • Cartouche filtrante à membrane en céramique ; dimension des pores 0,1 μm • Communication via protocole Memosens, commande via CA80 •...
Page 12 Description de l' a ppareil Liquiline System CA80PH A0028789 A0028788  5 Ensemble de mesure avec Liquiline System  6 Ensemble de mesure avec Liquiline System CAT820 CAT860 Pompe Pompe Liquiline System CA80 Vanne Collecteur d' é chantillons Liquiline System CA80 Trop-plein collecteur d' é...
Page 13 Liquiline System CA80PH Description de l' a ppareil A0028787  8 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un second analyseur Contre-lavage à l' a ir comprimé (en option) Deuxième analyseur Vanne (en option) Echantillon vers le deuxième analyseur Pompe Filtre (céramique)
Page 14: Architecture De L'appareil
Description de l' a ppareil Liquiline System CA80PH Architecture de l'appareil 3.3.1 Codage des slots et des ports – – 12,5V 3,3V A0033950-FR  9 Codage des slots et ports du hardware et affichage La configuration de l'électronique suit un concept modulaire : •...
Page 15: Plan Des Bornes
Liquiline System CA80PH Description de l' a ppareil 3.3.2 Plan des bornes Les bornes ont un nom unique, ainsi déterminé : N° slot : n° port : borne Exemple, contact NO d'un relais Appareil avec 4 entrées pour capteurs numériques, 4 sorties courant et 4 relais •...
Page 16: Réception Des Marchandises Et Identification Des Produits
Réception des marchandises et identification des produits Liquiline System CA80PH Réception des marchandises et identification des produits Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 17: Contenu De La Livraison
Liquiline System CA80PH Réception des marchandises et identification des produits Contenu de la livraison La livraison comprend : • 1 analyseur dans la version commandée avec le harware en option • 1 exemplaire imprimé des Instructions condensées dans la langue commandée •...
Page 18: Montage
Montage Liquiline System CA80PH Montage ATTENTION Un transport ou un montage inapproprié peut entraîner des blessures et endommager l'appareil ‣ Utilisez un chariot élévateur à plateforme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
Page 19: Emplacement De Montage
Liquiline System CA80PH Montage 417 (16.42) 530 (20.87) A0030419  12 Liquiline System CA80 version ouverte, dimensions en mm (in) 654 (25.74) A0028821  13 Liquiline System CA80 avec socle, dimensions en mm (in) 5.1.3 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : •...
Page 20: Montage De L'analyseur Sur Un Mur
Montage Liquiline System CA80PH • Veillez à ce que l' é coulement soit libre pour éviter toute formation de siphon. • Assurez-vous que l' a ir peut circuler librement à l' a vant du boîtier. • Assurez-vous que les analyseurs livrés comme analyseurs ouverts (c' e st-à-dire analyseurs sans porte) sont utilisés exclusivement dans des endroits fermés ou sont installés dans...
Page 21: Montage De L'analyseur Sur Un Socle
Liquiline System CA80PH Montage A0028812  18 Fixation dans le support mural 1. Accrochez l' a nalyseur dans le support mural. 2. Fixez les deux parties supérieures du support mural avec les vis fournies. Montage de l'analyseur sur un socle 624 (24.57)
Page 22: Contrôle Du Montage
Montage Liquiline System CA80PH A0028817  20 Fixation du socle 1. Vissez le socle au sol. 2. Soulevez l' a nalyseur (deux personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. 3. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.
Page 23: Raccordement Électrique
Liquiline System CA80PH Raccordement électrique Raccordement électrique AVERTISSEMENT Appareil sous tension Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
Page 24 Raccordement électrique Liquiline System CA80PH 5. Dévissez les six vis du couvercle du compartiment de l' é lectronique (4) à l' a ide d' u n tournevis cruciforme et rabattez le couvercle vers l' a vant.  A0028912 Vis de la plaque porteuse Vis du couvercle du compartiment de l' é...
Page 25: Raccordement Des Appareils
Liquiline System CA80PH Raccordement électrique 6.1.3 Raccordement des appareils 24 V Dans le cas d' a ppareils avec une alimentation de 24 V, la section de raccordement doit être d' a u moins 2,5 mm et ne pas dépasser 4 mm .
Page 26 Raccordement électrique Liquiline System CA80PH 2. Pour rabattre la plaque porteuse vers l' a vant, suivez la procédure décrite au chapitre "Pose des câbles". 3. Passez le câble à travers le presse-étoupe. Dans le cas de versions avec presse-étoupe G' et NPT, les presse-étoupe prémontés avec filetage M doivent être remplacés par des presse-étoupe G' ou NPT fournis.
Page 27 Liquiline System CA80PH Raccordement électrique Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)  24 Insérer le câble Collier de blindage pour l' a limentation électrique et Memosens Serre-câble pour chauffage de tuyau  23 Câble préconfectionné...
Page 28: Raccordement Des Capteurs Et Des Modules Supplémentaires
Raccordement électrique Liquiline System CA80PH 8. Vissez le ou les câble(s) (selon la version) aux bornes enfichables suivantes :  GN/YE A0028924  26 Raccordement di Liquiline System CAT820 / 860 Chauffage de tuyau 100 à 120 V/200 à 240 V AC (en option) Raccordements pour Memosens et la communication avec l' a nalyseur (en option) 9.
Page 29: Raccordement Des Capteurs
Liquiline System CA80PH Raccordement électrique Module de base E 24 VDC Power A0016535  28 Module de base E LED de contrôle Slot pour le câble de l' a fficheur Raccordement de la tension Interface service Raccordement du relais d' a larme Raccords pour 2 capteurs Memosens (en option) Alimentation pour capteurs numériques...
Page 30: Raccordement Des Entrées, Sorties Ou Relais Supplémentaires
Raccordement électrique Liquiline System CA80PH Raccordement des extrémités préconfectionnées du câble de capteur au module de base E 1. Pour accéder au compartiment de l' é lectronique, suivez les indications du chapitre "Pose des câbles". 2. Passez le câble de raccordement du capteur par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de...
Page 31: Entrées Et Sorties Numériques
Liquiline System CA80PH Raccordement électrique Entrées et sorties numériques Module DIO – – – – – –  33 Schéma de  32 Module raccordement Entrées courant Module 2AI – –  34 Module  35 Schéma de raccordement Endress+Hauser...
Page 32 Raccordement électrique Liquiline System CA80PH Sorties courant – – – – – –  37 Schéma de  38 Module  39 Schéma de  36 Module raccordement raccordement Relais Module 2R Module 4R  40 Module  41 Schéma de ...
Page 33: Raccordement De La Communication Numérique
Liquiline System CA80PH Raccordement électrique Exemple : Raccordement de l' u nité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline Peut causer des dommages irréversibles au module de base ‣ Raccorder uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
Page 34 Raccordement électrique Liquiline System CA80PH Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Description Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
Page 35: Réglages Hardware
Liquiline System CA80PH Raccordement électrique Module ETH 128/SW Service  48 Schéma de  47 Module raccordement LED sur la face avant du module Description Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
Page 36: Résistance De Fin De Ligne Externe
Raccordement électrique Liquiline System CA80PH "OFF" "ON"  49 Commutateurs DIP pour la résistance de fin de ligne interne ‣ A l' a ide d' u n outil approprié, par ex. une pincette, mettez tous les 4 commutateurs DIP en position "ON".
Page 37: Garantir L'indice De Protection
Liquiline System CA80PH Raccordement électrique on off on off on off A0026776 A0026777 A0026778  51 Adresse PROFIBUS valide  52 Adresse Modbus valide 195  53 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,...
Page 38: Intégration Système
Intégration système Liquiline System CA80PH Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccordez le câble de communication du PC au port RJ45 du module 485 ou du module ETH. 485 / ETH Web Browser A0026779  54 Raccordement serveur web/Ethernet 7.1.2...
Page 39: Fonctionnement
• Vous pouvez réaliser les réglages confortablement à l' a ide du clavier du PC. Au lieu d' u tiliser un navigateur Internet, vous pouvez aussi utiliser FieldCare pour la configuration via Ethernet. Les DTM ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 40: Bus De Terrain
Intégration système Liquiline System CA80PH FieldCare Service FXA291 A0029231  56 Vue d' e nsemble du raccordement 7.2.2 Etablissement de la connexion de données 1. Lancez Fieldcare. 2. Etablissez une connexion avec la Commubox. Pour cela, sélectionnez le ComDTM "CDI Communication FXA291"...
Page 41 Liquiline System CA80PH Intégration système ‣ Raccordez le câble de données Modbus aux bornes du module de bus de terrain (RS 485) ou au port RJ45 (TCP) selon la description. Vous trouverez plus de détails sur la communication Modbus sur les pages produit de notre site Internet (→...
Page 42: Options De Configuration
Options de configuration Liquiline System CA80PH Options de configuration Aperçu 8.1.1 Eléments d'affichage et de configuration Afficheur (avec rétroéclairage rouge en cas de défaut) Analyzer_CA80 Navigateur (fonction de rotation et de pression) 09:11:05 01.03.2016 Touches programmables (fonction selon le SP1: Ortho-P PO4-P...
Page 43: Accès Au Menu De Configuration Via L'afficheur Local
Liquiline System CA80PH Options de configuration Accès au menu de configuration via l'afficheur local 8.2.1 Concept de configuration MODE DIAG HOLD MENU MODE DIAG Appuyer sur la touche programmable : sélectionner Tourner le navigateur : déplacer le curseur dans le menu...
Page 44: Options De Configuration
Options de configuration Liquiline System CA80PH 2. Sélectionnez le verrouillage avec ou sans mot de passe.  Les touches sont verrouillées. Il n' e st plus possible de faire d' e ntrée. Dans la barre des touches programmables, apparaît le symbole A la livraison, le mot de passe est 0000.
Page 45 Liquiline System CA80PH Options de configuration 8.3.4 Actions • Une action est déclenchée à l' a ide de la fonction correspondante. • Une action est reconnaissable à ce symbole placé devant : • Exemples d' a ctions typiques : – Effacer des entrées de registre –...
Page 46 Options de configuration Liquiline System CA80PH 8.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
Page 47: Mise En Service
Liquiline System CA80PH Mise en service Mise en service Préparation 9.1.1 Raccordement des tuyaux d'échantillons liquides Raccordez d' a bord les tuyaux d' é chantillons liquides, puis vérifiez visuellement les tuyaux avant de raccorder l' a limentation. Il est possible que le dispositif de préparation des échantillons et même l' a nalyseur démarrent directement et qu' u n échantillon soit...
Page 48: Schéma De Raccordement Des Tuyaux
Collecteur d' é chantillons Photomètre/cellule de mesure A0028831  60 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à deux voies ‣ Posez le tuyau D6 avec une pente descendante continue de M à D. Solution standard 1 Echantillon Réactif RK...
Page 49: Contrôle Du Fonctionnement
Liquiline System CA80PH Mise en service A0033658  61 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à prise directe ‣ Posez le tuyau D6 avec une pente descendante continue de M à D. Solution standard 1 Echantillon Réactif RK...
Page 50: Mise Sous Tension De L'appareil
Mise en service Liquiline System CA80PH Etat et spécifications de l' a ppareil ‣ Les tuyaux sont-ils intacts ? Contrôle visuel des conduites de liquides ‣ Le tuyau d' a spiration est-il relié au collecteur d' é chantillon (le cas échéant) ? ‣...
Page 51: Démarrage De La Mise En Service
Liquiline System CA80PH Mise en service 9.5.2 Démarrage de la mise en service Démarrage de la première mise en service ‣ Démarrez la première mise en service de l' a nalyseur sous Menu/Opération / Maintenance/Mise en service/Démarrer mise en service...
Page 52: Configuration
Configuration Liquiline System CA80PH Configuration 10.1 Configuration générale 10.1.1 Configuration de base Menu/Configurer/Configuration générale Fonction Options Info Unité Température Sélection • °C • °F • K Réglage par défaut °C Gamme sortie courant Sélection Conformément à Namur NE43, la gamme •...
Page 53: Réglages Du Hold
Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale/Date/heure Fonction Options Info Configuration étendue Format date Sélection Choisissez le format à utiliser pour la date. • JJ.MM.AAAA • AAAA-MM-JJ • MM-JJ-AAAA Réglage par défaut JJ.MM.AAAA Format heure Sélection Choisissez entre un affichage sur 12 ou sur 24 •...
Page 54 Configuration Liquiline System CA80PH Vous définissez ici la manière dont les registres doivent sauvegarder les données. Vous avez en outre la possibilité de définir des registres individuels pour les capteurs. 1. Entrez un nom de registre. 2. Sélectionnez la valeur mesurée qui doit être enregistrée.
Page 55 Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale/Registres Fonction Options Info Registre de données PE1 Affectation à la voie de mesure Source de données Lecture seule La voie de mesure affectée est affichée Paramètre mesuré Lecture seule Indication en texte clair du paramètre enregistré...
Page 56 Configuration Liquiline System CA80PH Menu/Configurer/Configuration générale/Registres Fonction Options Info Recherche heure 0:00:01 à 1:00:00 Intervalle de temps minimal entre deux entrées Format : H:MM:SS Réglage par défaut 0:01:00 Registre de données Options Mémoire circulaire • Mémoire circulaire Lorsque la mémoire est pleine, l' e ntrée actuelle •...
Page 57: Exemple : Nouveau Registre De Données (Configurer/Configuration Générale/Registres/Registres De Données/Nouveau)
Liquiline System CA80PH Configuration Menu/Configurer/Configuration générale/Registres Fonction Options Info Avert. débordement Options Choisissez si vous voulez recevoir un message de • Off diagnostic lorsque la mémoire de remplissage du Registre de données = • On registre correspondant est pleine. Remplissage mémoire Réglage par défaut...
Page 58: Configuration Avancée
Configuration Liquiline System CA80PH 10.1.5 Configuration avancée Réglages des diagnostics La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag.
Page 59 Liquiline System CA80PH Configuration PROFIBUS DP Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
Page 60 Configuration Liquiline System CA80PH Serveur Web Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Serveur web Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut...
Page 61 Liquiline System CA80PH Configuration EtherNet/IP Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Réglages Réglages liaison...
Page 62 Gestion des données Mise à jour du firmware Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes. La version de firmware actuelle de l' a nalyseur, du module de commande FXAB1, du photomètre et du dispositif de préparation d' é...
Page 63 Liquiline System CA80PH Configuration Chargement de la configuration Lorsque vous chargez une configuration, le paramétrage actuel est écrasé. Notez que les programmes de nettoyage et de régulation peuvent éventuellement être actifs. Voulez-vous poursuivre ? 1. Insérez la carte SD dans le lecteur de cartes du transmetteur. Il faut qu' u ne configuration ait été...
Page 64 Configuration Liquiline System CA80PH 2. Validez l' e ntrée.  Votre nouvelle fonction hardware ou software est activée et peut être configurée. Le tableau ci-dessous indique quelles sont les fonctions activées par chaque code upgrade : Fonction Code upgrade commençant par Deux sorties courant (module BASE-E uniquement) 081...
Page 65: Analyseur
Liquiline System CA80PH Configuration 10.2 Analyseur Menu/Configurer/Analyseur Fonction Options Info Mode Lecture seule Manuel, automatique ou bus de terrain Tag appareil Texte libre, 32 caractères Sélectionnez un nom quelconque pour votre analyseur. Utilisez par exemple le repère (TAG). Réglage par défaut Analyseur_numéro de...
Page 66 Configuration Liquiline System CA80PH Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Signal pour accès process Options Toujours accessible: Le niveau du signal • Toujours accessible d' e ntrée aux entrées binaires n' a ffecte pas les • Entrée binaire x:y actions nécessitant un échantillon (mesure, étalonnage, nettoyage).
Page 67 Liquiline System CA80PH Configuration Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Standard S1 Options 1 à 20 % Réglage par défaut Réactif RK Options 1 à 40 % Réglage par défaut 10 % Code diag. 726 Lecture seule Seuils alarme Standard S1 Options 1 à...
Page 68 Configuration Liquiline System CA80PH Menu/Configurer/Analyseur/Mesure Fonction Options Info Intervalle de mesure 0:10 à 24:00 (HH:MM) Réglage de la périodicité de mesure Réglage par défaut 0:15 Si la condition de démarrage sélectionnée est Date/heure Date 01.01.1970 à 07.02.2106 Réglage par défaut JJ.MM.AAAA...
Page 69: Système De Préparation D'échantillons
Liquiline System CA80PH Configuration Menu/Configurer/Analyseur/Etalonnage Fonction Options Info Etalonnage suivant Lecture seule Mode = Automatique Point zéro Lecture seule Fact.d\' é talonnage Lecture seule Rapport entre la concentration mesurée et la concentration prédéfinie de la solution standard d' é talonnage.
Page 70 Configuration Liquiline System CA80PH Menu/Configurer/Préparation échant. Fonction Options Info Si le mode de fonctionnement sélectionné est Régulé: Texte libre, 32 caractères Condition démarrage nett. Options Immédiat: (CAT860) • Immédiat Le nettoyage démarre immédiatement. • Date/heure Date/heure: • Désactivé Le nettoyage démarre à la date/heure sélectionnée.
Page 71 Liquiline System CA80PH Configuration Menu/Configurer/Préparation échant. Fonction Options Info Mode nettoyage Options Active ou désactive le nettoyage • On automatique à l' a ir comprimé du tuyau de • Off la pompe jusqu' a u filtre et du filtre lui- même.
Page 72 Configuration Liquiline System CA80PH Menu/Configurer/Préparation échant. Fonction Options Info Seuil avertissement Options 01‐00 à 99-00 (JJ-HH) Réglage par défaut 60-00 Réinitialiser les réglages Réinitialisation de tous les réglages spécifiques au dispositif de préparation d' é chantillons. Tous les autres réglages sont conservés.
Page 73: Entrées Courant
Liquiline System CA80PH Configuration 10.4 Entrées courant L' e ntrée peut être utilisée par exemple comme source de données pour les contacts de seuil et les registres. De plus, les valeurs externes peuvent être mises à disposition comme valeurs de consigne pour les régulateurs.
Page 74: Entrées Et Sorties Binaires
Configuration Liquiline System CA80PH 10.5 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • Via un signal d' e ntrée numérique –...
Page 75 Liquiline System CA80PH Configuration Profitez de l' a vantage de la régulation quasi inusable avec les sorties binaires par rapport à une commande avec relais. La modulation d' i mpulsions en fréquence (PFM) permet d' a tteindre un dosage quasi continu avec une pompe doseuse ayant une fréquence d' e ntrée plus élevée.
Page 76: Interruption Du Fonctionnement Via Un Signal Externe
Configuration Liquiline System CA80PH CA80 en tant que maître de nettoyage pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 A0029241  63 Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
Page 77 Liquiline System CA80PH Configuration Menu/Configurer/Entrées/Entrée binaire x:y Principe de fonctionnement Options Info Entrée binaire Sélection Type signal Sélection Signal statique Niveau signal Sélection Indique le niveau de signal actif : • Haut • Bas Signaux d' e ntrée entre 0 et 5 V DC Haut Signaux d' e ntrée entre 11 et 30 V DC...
Page 78 Configuration Liquiline System CA80PH Menu/Configurer/Entrées/Entrée binaire x:y Principe de fonctionnement Options Info Entrée binaire Sélection Type signal Sélection Signal statique Niveau signal Sélection Indique le niveau de signal actif : • Haut • Bas Signaux d' e ntrée entre 0 et 5 V DC Haut Signaux d' e ntrée entre 11 et 30 V DC...
Page 79: Configuration Des Entrées Binaires
Liquiline System CA80PH Configuration laquelle le signal doit être actif. Le démarrage de l' o pération actuelle de l' a nalyseur est retardée de cette durée. 1. Sélectionnez Menu/Configurer/Analyseur/Configuration étendue/Signal pour demande échant.. 2. Sous Délai , réglez la temporisation d' u ne activité nécessitant un échantillon (mesure, étalonnage ou nettoyage).
Page 80 Configuration Liquiline System CA80PH Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Type signal = Signal statique Niveau signal Sélection Détermine quels niveaux de signaux d' e ntrée • Bas doivent activer par exemple la commutation de • Haut la gamme de mesure ou un nettoyage.
Page 81: Configuration Des Sorties Binaires
Liquiline System CA80PH Configuration 10.5.3 Configuration des sorties binaires Menu/Configurer/Sorties/Sortie binaire x:y Principe de fonctionnement Options Info Sortie binaire Sélection Active/désactive la sortie • Off • On Réglage par défaut Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 82 Configuration Liquiline System CA80PH Menu/Configurer/Sorties/Sortie binaire x:y Principe de fonctionnement Options Info Type signal = FPM Fréquence max. 1,00 à 1000,00 Hz Fréquence maximale du signal de sortie de fréquence d' i mpulsion variable Réglage par défaut Doit être égale aux limites supérieures 1000.00 Hz...
Page 83: Sorties Signal
Liquiline System CA80PH Configuration 10.6 Sorties signal 10.6.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Vous pouvez configurer des sorties courant supplémentaires avec des modules d' e xtension. Réglage de la gamme de sortie courant ‣...
Page 84 Configuration Liquiline System CA80PH Valeur mesurée en fonction de la Source de données Source de données Valeur mesurée O-phosphate Sélection Valeur principale pH verre Sélection • Valeur brute mV pH ISFET • pH • Température Redox Sélection • Température • Redox mV •...
Page 85: Relais D'alarme Et Relais En Option
Liquiline System CA80PH Configuration Source de données Valeur mesurée Sélection • Température • CAS • Transmission • Absorbance • DCO • DBO Régulateur 1 Sélection Entrée courant 1 ... 3 • Bipolaire (uniquement pour les sorties courant) Régulateur 2 • Unipolaire+ Température 1 ...
Page 86: Délivrer L'état D'un Contact De Seuil
Configuration Liquiline System CA80PH Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonction Options Info Source de données Sélection Sélectionnez le contact de seuil par lequel l' é tat • Aucune du relais doit être délivré. • Contact de seuil 1 ... 8 Les contacts de seuil sont configurés dans le...
Page 87 Liquiline System CA80PH Configuration 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 88 Configuration Liquiline System CA80PH Délivrer des messages de diagnostic via le relais Si un relais est défini comme relais de diagnostic (Fonction = Diagnostic), il fonctionne en "mode fail-safe". Cela signifie que le relais est toujours activé ("normally closed", n.c.) à l' é tat de base en l' a bsence d' e rreur.
Page 89: Délivrer L'état D'une Fonction De Nettoyage
Liquiline System CA80PH Configuration Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage (pour les capteurs) Fonction Options Info Attributions Sélection Vous pouvez indiquer ici comment une fonction • Aucune de nettoyage doit être affichée pour le relais. • Dépend du type de Selon le programme de nettoyage sélectionné...
Page 90: Menu/Configurer/Fonctions Additionnelles/Régulateur
Configuration Liquiline System CA80PH 2. Sélectionnez le contact de seuil ou le relais dont l' é tat doit être transmis. Variables PROFIBUS (PROFIBUS → appareil) Dans les menus des régulateurs, des contacts de seuil ou des sorties courant, vous disposez comme valeurs mesurées d' a u maximum 4 variables PROFIBUS analogiques (AO) et 8...
Page 91: Fonctions Additionnelles
Liquiline System CA80PH Configuration Par ailleurs, vous pouvez également définir 8 variables d' a ppareil numériques (DI) : ‣ Déterminez la source de données.  Vous pouvez choisir entre relais, entrées binaires et contacts de seuil. Pour plus d' i nformations : Guidelines for Communication via EtherNet/IP, SD01293C 10.7...
Page 92 Configuration Liquiline System CA80PH Source de données Valeur mesurée Cond i Sélection • Température Cond c • Conductivité • Résistivité (uniquement Cond c) • Concentration (uniquement Cond i et Cond c 4-pol) Désinfection Sélection • Température • Courant capteur • Concentration Sélection...
Page 93 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Programme nettoyage Sélection Choisissez ici quelle instance de nettoyage doit • Aucun être démarrée lorsque le contact de seuil est • Nettoyage 1 ... 4 actif.
Page 94 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
Page 95: Régulateur
Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
Page 96 Configuration Liquiline System CA80PH La zone neutre sert à supprimer les trop petits écarts de régulation (e). L' é cart de régulation ainsi filtré alimente alors le régulateur PID effectif, qui se divise en trois parties (de haut en bas) conformément aux composantes P (proportionnelle), I (intégrale) et D (différentielle).
Page 97 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Régulation Sélection Configurez d' a bord le régulateur et laissez le • Off commutateur sur son réglage par défaut (Off). • Automatique Une fois tous les réglages effectués, vous pouvez •...
Page 98 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Type Régulateur Sélection Selon l' a ctionneur connecté, vous influencez le • PID 1 plage process dans une seule direction (par ex. • PID 2 plages chauffage) ou dans deux directions (par ex.
Page 99 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (par ex.
Page 100 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "Ecoulement milieu" (inline), il peut arriver que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 101 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Valeur mesurée Sélection Indiquez la valeur mesurée qui doit être votre dépendent de Source de grandeur de perturbation. données Selon la source de données, il est possible d' u tiliser différentes valeurs mesurées.
Page 102 Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuez des 20,0 s changements avec une grande prudence.
Page 103: Programmes De Nettoyage Pour Les Capteurs
Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
Page 104: Nettoyage Standard
Configuration Liquiline System CA80PH Types de nettoyage Vous pouvez choisir parmi les types de nettoyage suivants : • Nettoyage standard • Chemoclean • Chemoclean Plus Etat du nettoyage: Indique si le programme de nettoyage est actif ou non. Uniquement pour information.
Page 105 Liquiline System CA80PH Configuration Chemoclean Plus L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  33) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/ Config.ChemoCleanPlus Fonction Options Info Config.étapes nettoyage...
Page 106: Définition Du Cycle De Nettoyage
Configuration Liquiline System CA80PH Définition du cycle de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Principe de fonctionnement Options Info Cycle de nettoyage Sélection Choisissez entre un nettoyage qui redémarre à • Off intervalle défini et un programme hebdomadaire • Intervalle personnalisable.
Page 107 Liquiline System CA80PH Configuration Les valeurs de process "virtuelles" peuvent être : • Délivrées via une sortie courant ou un bus de terrain • Utilisées comme grandeurs réglantes • Affectées comme grandeurs mesurées à un contact de seuil • Utilisées comme grandeurs mesurées pour déclencher un nettoyage •...
Page 108: Conductivité Dégazée
Configuration Liquiline System CA80PH Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Redondance Fonction Options Info Contrôle écart Options Vous pouvez surveiller la redondance. Fixez un • Off seuil absolu qui ne doit pas être dépassé. • On Réglage par défaut Ecart limite Dépend de la valeur...
Page 109 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conductivité dégazée Fonction Options Info Calcul Options Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique se rapporte au capteur raccordé...
Page 110: Conductivité Différentielle
Configuration Liquiline System CA80PH Conductivité différentielle Vous pouvez soustraire deux valeurs de conductivité et utiliser le résultat pour surveiller, par exemple, le rendement d' u n échangeur d' i ons. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double Fonction Options...
Page 111: Valeur Ph Calculée
Liquiline System CA80PH Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 112 Configuration Liquiline System CA80PH Symbole Opération Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique...
Page 113 Liquiline System CA80PH Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonction Options Info Formule Texte libre Tableau →  111  Assurez-vous que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas pertinents. Tenez compte de la priorité...
Page 114 Configuration Liquiline System CA80PH 2. Raccordez un signal d' e ntrée analogique d' u n débitmètre volumique au module AI. 3. Configurez la fonction mathématique Formule : Source A = signal d' e ntrée des phosphates et Source B = signal d' e ntrée du débit volumique.
Page 115: Diagnostic Et Suppression Des
Liquiline System CA80PH Diagnostic et suppression des défauts Diagnostic et suppression des défauts 11.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
Page 116: Information De Diagnostic Dans L' A Ffichage
Diagnostic et suppression des défauts Liquiline System CA80PH Problème Cause possible Tests et/ou mesures correctives Pas de réactifs / échantillon • Vérifier les niveaux • Vérifier les tuyaux de réactifs • Vérifier l' é chantillon (uniquement pour appareil à prise directe) Cuve optique contaminée...
Page 117: Adaptation Des Informations De Diagnostic
Liquiline System CA80PH Diagnostic et suppression des défauts 11.5 Adaptation des informations de diagnostic 11.5.1 Classification des messages de diagnostic Dans le menu DIAG/Liste diagnostics , vous trouverez plus d' i nformations sur les messages de diagnostic affichés. Selon Namur NE 107, les messages de diagnostic sont caractérisés par : •...
Page 118 Diagnostic et suppression des défauts Liquiline System CA80PH Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé.
Page 119: Aperçu Des Informations De Diagnostic
Liquiline System CA80PH Diagnostic et suppression des défauts 11.6 Aperçu des informations de diagnostic 11.6.1 Messages de diagnostic généraux, spécifiques à l'appareil N° Message Réglages usine Tests ou mesures correctives Autodiag. actif Attendre la fin de l' a utotest Hold actif Les valeurs de sortie et l' é...
Page 120 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Avertissement tuyau La fin de la durée de vie du tuyau de pompe sera pompe atteinte prochainement Affichage sous Menu/Diagnostic/Information temps de fonctionnement/Durée de vie tuyau...
Page 121 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Contrôle capteur Pas de signal de mesure du capteur Vérifier le raccordement du capteur Vérifier le capteur, si nécessaire le remplacer Défaut Firmware Erreur software interne Mettre à...
Page 122 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Configuration Mauvaise configuration du dispositif de préparation d' é chantillons Dans Configurer/Préparation échant. , vérifier le nombre de voies utilisées, leur mode de fonctionnement et le type d' i nstallation.
Page 123 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Avertissement liquides Liquides consommables, avertissement La mesure est toujours possible. Causes possibles • Le niveau d' u n ou de plusieurs liquides est faible •...
Page 124 Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Défaut échangeur cat. Valeurs invalides pour la conductivité ou le débit Vérifier les valeurs mesurées valides dans le menu de la fonction mathématique. Vérifier les capteurs.
Page 125 Liquiline System CA80PH Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Valeur procédé Valeur mesurée en dehors des spécifications Valeur mesurée invalide. Modifier la gamme de mesure Etalonner le système 951 - Hold actif CH1 ..
Page 126: Messages De Diagnostic Spécifiques Au Capteur
Diagnostic et suppression des défauts Liquiline System CA80PH N° Message Réglages usine Tests ou mesures correctives Gamme cond. Conductivité différentielle en dehors de la gamme differentiel. de mesure Erreur mathématique Résultat de calcul incorrect Vérifier les fonctions mathématiques. Vérifier les variables d' e ntrée.
Page 127 Liquiline System CA80PH Diagnostic et suppression des défauts Registre Visible dans Entrées Peut être Peut être max. désactivé registre entrées exporté peut être peuvent effacé être effacées Registre général Tous les évènements 20000 Registre d' é talonnage Evènements (Oui) étalonnage Registre de Evènements...
Page 128 Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Registres Principe de fonctionnement Options Info Evènements étalonnage Liste chronologique des événements d' é talonnage. Montrer Les événements sont Sélectionnez un événement particulier pour affichés afficher plus de détails. Aller à la date Entrée de l'utilisateur...
Page 129 Liquiline System CA80PH Diagnostic et suppression des défauts Vous pouvez également adapter l' a ffichage à vos exigences individuelles : • Si vous appuyez sur le navigateur dans l' a ffichage graphique, vous accédez à des options supplémentaires comme le zoom et le décalage x/y du graphe.
Page 130 Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Registres Principe de fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Pour un appareil bivoie, le registre de données SP2 est également affiché...
Page 131 Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Régler la fenêtre de Vous pouvez indiquer ici les heures de début et tracé de fin des entrées du registre à afficher graphiquement. Début courbe Sélection •...
Page 132: 11.10 Informations Système
Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Registres Principe de fonctionnement Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données PE1 été...
Page 133 Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Information système Fonction Options Info Module de contrôle FXAB1 Lecture seule • Version firmware • Version Hardware Photomètre Lecture seule • Version firmware • Version Hardware Préparation échant. 1 ... 2 Lecture seule Dépend du type et du nombre de dispositifs de...
Page 134: 11.11 Informations Sur Le Capteur
Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Information système Fonction Options Info Capteurs Lecture seule Vous trouverez ces informations pour chaque • Description capteur disponible. Indiquez les numéros de série • Numéro de série et références par ex. lors de la maintenance.
Page 135: 11.13 Test De L'appareil
Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Simulation Fonction Options Info Sortie courant x:y Simulation d' u n courant de sortie Ce menu apparaît autant de fois qu' i l y a de sorties courant. Simulation Sélection Si vous simulez la valeur à la sortie courant, cela •...
Page 136 Diagnostic et suppression des défauts Liquiline System CA80PH DIAG/Test système Fonction Options Info Démarrer Arrêt Préparation échant. 1(CAT820/CAT860) Dépend du système de préparation d' é chantillons raccordé Chauffage armoire Test du chauffage du boîtier Température Lecture seule Affichage de la température actuelle du boîtier...
Page 137: 11.14 Réinitialiser
Liquiline System CA80PH Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Vers le collecteur d Si le dispositif de préparation d' é chantillons \' e chantillon CAT860 est raccordé, cette option de menu est également affichée. La vanne d' a limentation en échantillon est ouverte en direction du collecteur.
Page 138: 11.15 Informations Sur Les Durées De Fonctionnement
Diagnostic et suppression des défauts Liquiline System CA80PH 11.15 Informations sur les durées de fonctionnement DIAG/Information temps de fonctionnement Principe de fonctionnement Options Info Temps fonct. des filtres cartouche Cartouche filtrante Lecture seule Affiche la durée d' u tilisation en jours Temps fonct.
Page 139: 11.16 Historique Du Firmware
Liquiline System CA80PH Diagnostic et suppression des défauts 11.16 Historique du firmware Date Version Modifications du firmware Documentation 06/2017 01.06.04 Extension BA01245C/07/../03.16 • Nouvelle fonction mathématique Formule BA01585C/07/../02.17 • Améliorations BA01240C/07/../04.17 – Nettoyage chimique (CAT860) BA01354C/07/../04.17 – Etalonnage du point zéro DCO BA01575C/07/../03.17...
Page 140: Maintenance
Maintenance Liquiline System CA80PH Maintenance AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort ‣ Si, pour la maintenance, le capteur doit être démonté, évitez tout danger dû à la pression, la température et la contamination.
Page 141: Nettoyage Du Boîtier
Liquiline System CA80PH Maintenance Intervalle Travaux de maintenance Tous les 2 ou 3 ans (Si nécessaire) remplacer les tuyaux : – C-Flex, blanc ID 3,2 mm – C-Flex, blanc ID 6,4 mm Si nécessaire • Nettoyage du boîtier • Nettoyer le dispositif de préparation d' é chantillons CAT8x0 (nettoyage automatique) •...
Page 142: Nettoyage Du Collecteur D'échantillons (En Option)
Maintenance Liquiline System CA80PH Rinçage du collecteur d'échantillon avec de l'échantillon et vidange 1. Ouvrez l' a nalyseur. 2. Arrêtez l' a limentation en échantillon. 3. Appuyez sur la touche programmable MODE et sélectionnez Mode manuel.  L' a fficheur indique Mode actuel- Manuel.
Page 143: Remplacement Des Réactifs Et De La Solution
Liquiline System CA80PH Maintenance 4. Replacez le collecteur dans son support et raccordez à nouveau tous les tuyaux correctement. 5. Démarrez le dispositif de préparation d' é chantillons. 6. Appuyez sur la touche programmable MODE et sélectionnez Continuer mode automatiquepour démarrer une mesure normale.
Page 144: Remplacement Des Tuyaux
Maintenance Liquiline System CA80PH 2. Retirez la solution standard présente en même temps que le tuyau. Vous pouvez également retirer le tuyau du liquid manager, laisser le tuyau se vider et bien le sécher. Vous évitez ainsi de contaminer la solution zéro. Nous recommandons d' u tiliser un tuyau séparé.
Page 145: Remplacement Du Tuyau De Pompe (Pompe D'échantillonnage Et Pompe, Module De Dilution En Option)
Liquiline System CA80PH Maintenance 7. Sélectionnez Menu/Opération /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon. 8. Sélectionnez tous les flacons et appuyez sur OK. 9. Sélectionnez Confirmer les flacons insérés 10. Appuyez sur la touche programmable MODE et sélectionnez Continuer mode automatique ou Démarrage mode auto.
Page 146: Remplacement Du Liquid Manager
Maintenance Liquiline System CA80PH Il vous faut les pièces suivantes : Tuyau NORPRENE, ID 1,6 mm Composant du kit de maintenance CAV800 • Seringues 10 ml avec support adapté • Seringues 2,5 ml avec support adapté 1 paire de gants qui résistent aux réactifs utilisés 1.
Page 147: Mise Hors Service
Liquiline System CA80PH Maintenance 2. Retirez les flacons et le bac à flacons. 3. Retirez le cache de la plaque porteuse. 4. Sélectionnez Menu/Opération/Remplacement seringue/Selection seringue. 5. Sélectionnez toutes les seringues. 6. Sélectionnez Aspirer avec seringue. 7. Déconnectez l' a limentation de l' a nalyseur.
Page 148: Sélectionnez Menu/Opération/Maintenance/Mise Hors Service/Rincer Analyseurà
Maintenance Liquiline System CA80PH 3. Appuyez sur la touche programmable MODE et sélectionnez Mode manuel.  L' a fficheur indique Mode actuel- Manuel. Attendez que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous Menu/Opération/Opération manuelle.
Page 149: Réparation
Liquiline System CA80PH Réparation Réparation 13.1 Pièces de rechange Pour toute question concernant les pièces de rechange, adressez-vous à votre SAV Endress+Hauser. 111 117 128 A0028752 A0028753  74  75 A0028754 A0028755  76  77 A0028756 A0028757  78 ...
Page 150 Réparation Liquiline System CA80PH Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : transmetteur avec afficheur 71218395 Kit instructions, pièces de rechange CA8x Kit CA8x/CAT860 : montage mural 71218400 Kit instructions, pièces de rechange CA8x Kit CA8x/CAT860 : fond du boîtier 71218402 Kit instructions, pièces de rechange CA8x...
Page 151 Liquiline System CA80PH Réparation Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : Liquid manager, complet (1 pce) 71218492 Kit instructions, ingénierie de process CA8x Kit CA8x : moteur pour Liquid manager 71218493 Kit instructions, ingénierie de process CA8x...
Page 152: Retour De Matériel
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 153: Accessoires
Liquiline System CA80PH Accessoires Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. 14.1 Système de préparation d'échantillons Liquiline System CAT810 •...
Page 154: Solution De Nettoyage Cy800 (Pour Les Tuyaux Dans L'appareil)
Accessoires Liquiline System CA80PH • 10,0 mg/l PO -P (30,7 mg/l PO ) ; réf. CY80PH-E2+TP • 20,0 mg/l PO -P (61,3 mg/l PO ) ; réf. CY80PH-E2+TQ • 50,0 mg/l PO -P (153 mg/l PO ) ; réf. CY80PH-E2+TS 14.2.3...
Page 155: Capteurs
Liquiline System CA80PH Accessoires Kit pour l' a jout d' u n système de réfrigération • Groupe froid intégré dans le bas du boîtier • Panier pour flacons avec ouverture et isolation • Code upgrade • Réf. CAZ800-EAN1 (méthode bleue) •...
Page 156: Capteurs De Conductivité Avec Mesure Inductive De La Conductivité
Accessoires Liquiline System CA80PH Orbipac CPF81D • Capteur de pH compact pour installation intégrée ou immergée • Dans l' e au industrielle et les eaux usées • Configurateur de produit sur la page produit : www.fr.endress.com/cpf81d Information technique TI00191C 14.6.2...
Page 157: Capteurs D'oxygène
Liquiline System CA80PH Accessoires 14.6.5 Capteurs d'oxygène Oxymax COS51D • Capteur ampérométrique pour oxygène dissous • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos51d Information technique TI00413C Oxymax COS61D • Capteur d' o xygène optique pour la mesure dans les eaux usées et l' e au industrielle •...
Page 158: Capteurs De Cas Et De Nitrates
Accessoires Liquiline System CA80PH 14.6.9 Capteurs de CAS et de nitrates Viomax CAS51D • Mesure du CAS et des nitrates dans l' e au potable et les eaux usées • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cas51d...
Page 159: Câble De Mesure
Liquiline System CA80PH Accessoires Kits de transformation 71135638 Kit CM444/CM448/CSF48/CA80 : module d' e xtension DIO; 2 x entrée numérique ; 2 x sortie numérique ; alimentation auxiliaire pour sortie numérique 71135639 Kit CM442/CM444/CM448/CSF48/CA80 : module d' e xtension 2AI ; 2 x entrée analogique 0/4 ...
Page 160: 14.10 Autres Accessoires
Accessoires Liquiline System CA80PH 14.10 Autres accessoires 14.10.1 Carte SD • Industrial Flash Drive, 1 Go • Poids : 2 g • Réf. 71110815 14.10.2 Jonction de câble avec bande Velcro • 4 pièces, pour câble de capteur • Réf. 71092051...
Page 161: Caractéristiques Techniques
Liquiline System CA80PH Caractéristiques techniques Caractéristiques techniques 15.1 Entrée Valeurs mesurées , PO -P, P [mg/l, ppm] Gamme de mesure CA80PH-AAE1 : 0,05 à 2,5 mg/l PO (méthode bleue) CA80PH-AAE2 : 0,05 à 10 mg/l PO (méthode bleue) CA80PH-AAE3 : 0,5 à...
Page 162: Sortie
Caractéristiques techniques Liquiline System CA80PH 15.2 Sortie Signal de sortie Selon la version : • 2 x 0/4 à 20 mA, actif, potentiellement isolé (version standard) • 4 x 0/4 à 20 mA, actif, potentiellement isolé (version avec "2 sorties supplémentaires") •...
Page 163: Sorties Courant, Actives
Liquiline System CA80PH Caractéristiques techniques 15.3 Sorties courant, actives Etendue de mesure 0 ... 23 mA Caractéristique du signal Linéaire Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Spécification de câble Type de câble Recommandation : câble blindé...
Page 164: Charge Minimale (Typique)
Caractéristiques techniques Liquiline System CA80PH Module d' e xtension Tension de coupure Charge (max.) Cycles de commutation (min.) 230 V AC, cosΦ = 0,8 à 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 à 1 0,1 A 1.000.000...
Page 165 Liquiline System CA80PH Caractéristiques techniques un routeur standard WiFi/WLAN/LAN/GSM ou 3G avec une adresse IP définie par l' u tilisateur. Port TCP Caractéristiques prises en charge • Configuration de l' a ppareil commandée à distance(1 session) • Sauvegarde/restauration de la configuration de l' a ppareil (via carte SD) •...
Page 166: Alimentation
Caractéristiques techniques Liquiline System CA80PH 15.6 Alimentation Tension d' a limentation L' a nalyseur est équipé d' u n câble d' a limentation et d' u n connecteur de sécurité avec une longueur de câble de 4,3 m (14.1 ft).
Page 167: Raccordement Des Modules Optionnels
Veillez à ne pas utiliser plus de deux modules "DIO". Plus de modules "DIO" ne sont pas autorisés. ‣ En cas de doute, adressez-vous à votre agence Endress+Hauser. Aperçu de tous les modules disponibles Nom des modules • 2 x sorties •...
Page 168 Caractéristiques techniques Liquiline System CA80PH Nom des modules • 2 x sorties • 4 x sorties • 2 x entrées • Ethernet (serveur • Serveur web et analogiques analogiques analogiques web ou Modbus Ethernet/IP ou 0/4 à 20mA 0/4 à 20mA 0/4 à...
Page 169: Raccordement Des Capteurs (En Option)
Liquiline System CA80PH Caractéristiques techniques Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de •...
Page 170: Performances
Caractéristiques techniques Liquiline System CA80PH 15.7 Performances CA80PH-AAE1 : 0,05 à 2,5 mg/l (ppm) PO ±2 % de la fin d' é chelle Erreur de mesure CA80PH-AAE2 : 0,05 à 10 mg/l (ppm) PO ±2 % de la fin d' é chelle CA80PH-AAE3 : 0,5 à...
Page 171 Liquiline System CA80PH Caractéristiques techniques Durée d' e ntretien • Toutes les semaines : contrôle visuel • Tous les trois mois : 1 heure Endress+Hauser...
Page 172: Environnement
Caractéristiques techniques Liquiline System CA80PH 15.8 Environnement Température ambiante +5 à +40 °C (41 à 104 °F) Température de stockage -20 à +60 °C (-4 à 140 °F) Humidité 10 à 95%, sans condensation Protection IP55 (armoire, socle de l' a nalyseur), TYPE 3R (armoire, socle de l' a nalyseur) Compatibilité...
Page 173: 15.10 Construction Mécanique
Liquiline System CA80PH Caractéristiques techniques 15.10 Construction mécanique Dimensions 463 (18.23) 530 (20.87) A0028820  80 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  81 Liquiline System CA80 version ouverte, dimensions en mm (in)
Page 174 Caractéristiques techniques Liquiline System CA80PH 654 (25.74) A0028821  82 Liquiline System CA80 avec socle, dimensions en mm (in) Poids Version commandée Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92.6 lbs) 39,5 kg (87.1 lbs) Version ouverte 34 kg (74.96 lbs)
Page 175: Matériaux
Liquiline System CA80PH Caractéristiques techniques Matériaux Pièces sans contact avec le produit Version armoire, enveloppe extérieure Plastique ASA+PC Version ouverte, enveloppe extérieure Version armoire, enveloppe intérieure Matière plastique PP Version ouverte, revêtement intérieure Fenêtre Verre de sécurité, revêtu Récipient de réactif Matière plastique PP...
Page 176: Index
Index Liquiline System CA80PH Index Listes de sélection ......44 Modbus ....... . 59 Adaptation du comportement de diagnostic .
Page 177 Liquiline System CA80PH Index Fonctions additionnelles Mises en garde ......5 Contacts de seuil .
Page 178 Index Liquiline System CA80PH Sécurité du travail ......7 Sécurité de fonctionnement ..... 7 Sécurité...
Page 180 www.addresses.endress.com...

Ce manuel est également adapté pour:

Liquiline system ca80ph

Endress+Hauser CA80PH Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser CA80PH

Sommaire des Matières pour Endress+Hauser CA80PH

Ce manuel est également adapté pour:

Table des Matières
