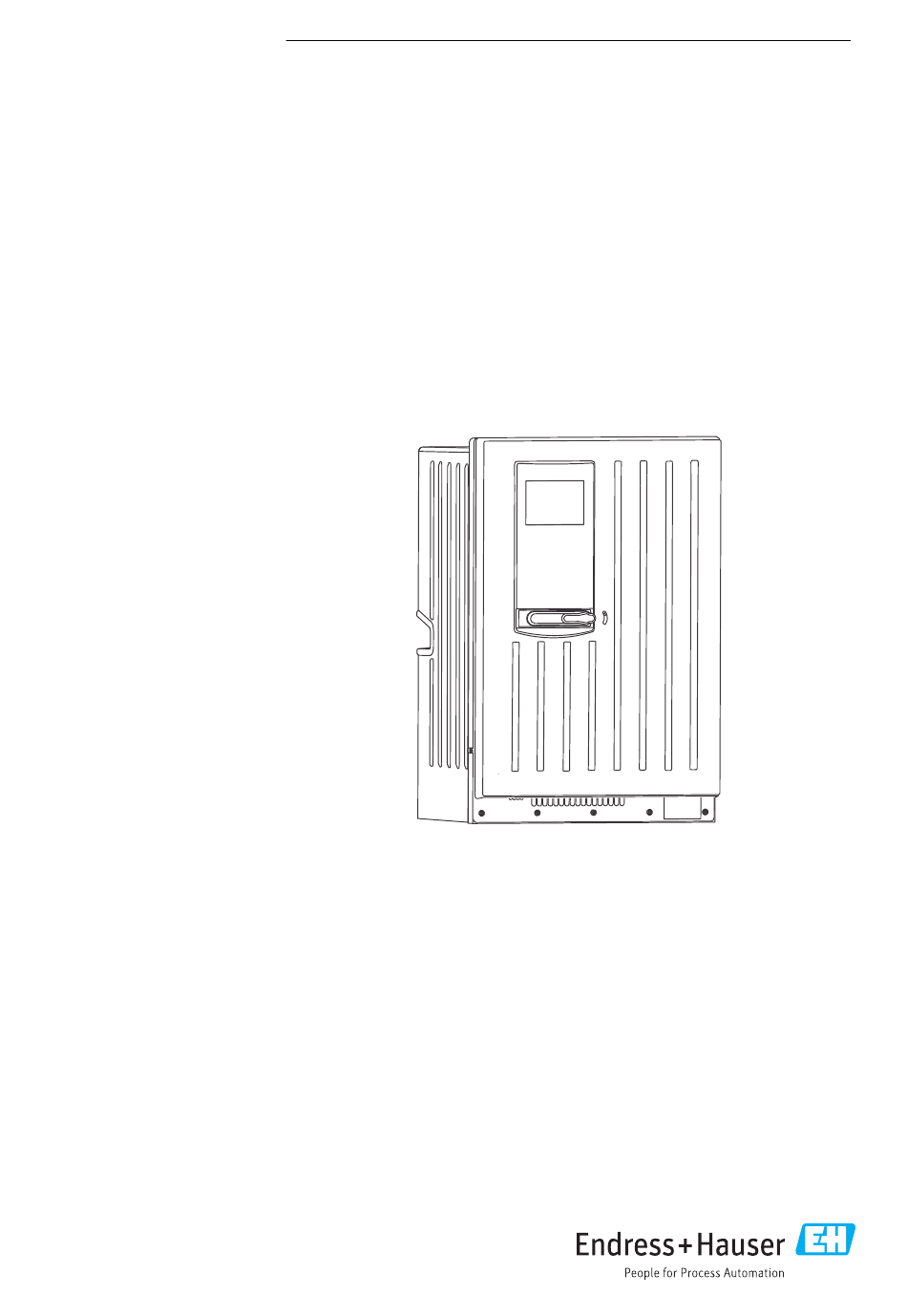

Instructions condensées
Liquiline System CA80TP
Analyseur colorimétrique pour le phosphore total
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80TP

Sommaire des Matières pour Endress+Hauser Liquiline System CA80TP

  • Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2 Liquiline System CA80TP Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...

  • Page 3: Table Des Matières

    Liquiline System CA80TP Sommaire Sommaire Informations relatives au document ..........4 Mises en garde .

  • Page 4: Informations Relatives Au Document

    Informations relatives au document Liquiline System CA80TP Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)

  • Page 5: Symboles Sur L'appareil

    Liquiline System CA80TP Informations relatives au document Symboles sur l'appareil Symbole Signification Renvoi à la documentation de l' a ppareil Attention : Tension dangereuse Danger : Risque pour la santé Danger : Oxydant Attention Danger : Corrosif Endress+Hauser...

  • Page 6: Documentation

    En complément de ce manuel d' I nstructions condensées, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Manuel de mise en service Liquiline System CA80TP • Description de l' a ppareil • Mise en service •...

  • Page 7: Consignes De Sécurité De Base

    Utilisation conforme Le Liquiline System CA80TP est un analyseur par voie humide pour la détermination quasi continue de la concentration de phosphore total dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...

  • Page 8: Sécurité Du Produit

    Consignes de sécurité de base Liquiline System CA80TP Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés. N' u tilisez pas de produits endommagés, et protégez-les contre une mise en service involontaire. Marquez les produits endommagés comme défectueux.

  • Page 9: Réception Des Marchandises Et Identification Du Produit

    Liquiline System CA80TP Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 10: Adresse Du Fabricant

    Réception des marchandises et identification du produit Liquiline System CA80TP 3.2.2 Identification du produit Page produit www.fr.endress.com/ca80tp Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique •...

  • Page 11: Montage

    Liquiline System CA80TP Montage 3.4.1 Le produit a été certifié conformément aux directives TP TC 004/2011 et TP TC 020/2011 qui s' a ppliquent dans l' E space Economique Européen (EEE). Le marquage de conformité EAC est apposé sur le produit.

  • Page 12: Dimensions

    Montage Liquiline System CA80TP 4.1.1 Dimensions 463 (18.23) 530 (20.87) A0028820  1 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...
  • Page 13 Liquiline System CA80TP Montage 654 (25.74) A0028821  3 Liquiline System CA80 avec socle, dimensions en mm (in) Endress+Hauser...

  • Page 14: Emplacement De Montage

    Montage Liquiline System CA80TP Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  4 Crépine en Y (en option), dimensions en mm (inch) 1800 (70.9) 8 (0.31) A0041592  5 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch) 4.1.2...

  • Page 15: Espacement Requis Lors Du Montage

    Liquiline System CA80TP Montage ‣ Protéger l' a ppareil contre les gaz corrosifs, p. ex. sulfure d' h ydrogène (H S) . ‣ Veiller à respecter la différence de hauteur maximale et la distance maximale par rapport au point de prélèvement.

  • Page 16: Montage De L'analyseur Sur Un Mur

    Montage Liquiline System CA80TP Espacement requis pour l' i nstallation de la version murale Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  8 Dimensions du support. Unité de mesure mm (in) Montage de l'analyseur sur un mur ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣...

  • Page 17: Montage De La Version Avec Armoire Au Sol

    Liquiline System CA80TP Montage A0036781  10 Fixation dans le support mural Accrochez l' a nalyseur dans le support mural. Fixez les deux parties supérieures du support mural avec les vis fournies. Montage de la version avec armoire au sol...
  • Page 18 Montage Liquiline System CA80TP 624 (24.57) 530 (20.87) A0036783  11 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 A0036785  12 Fixation du socle Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux.

  • Page 19: Version "Outdoor" : Montage Sur Une Colonne

    Liquiline System CA80TP Montage Version "Outdoor" : montage sur une colonne 4.4.1 Mise en place de la colonne 4 x 12 (0.47) 250 (9.84) A0041437  13 Plan de fondation, dimensions en mm (in) En cas d' i nstallation en extérieur, il convient d' e nvisager une protection adéquate contre la foudre.
  • Page 20 Montage Liquiline System CA80TP 4.4.2 Outillage requis pour le montage sur colonne Les outils suivants, qui doivent être fournis par le client au point d' i nstallation, sont nécessaires pour monter l' a nalyseur sur la colonne : • Clé plate, 17 mm AF (pour le dispositif de retenue de la colonne) •...

  • Page 21: Montage De L'analyseur Sur La Colonne

    Liquiline System CA80TP Montage 4.4.3 Montage de l'analyseur sur la colonne A0041425 A0041426  14 Analyseur monté sur la colonne (vue de  15 Analyseur monté sur la colonne (vue face) arrière) Monter l' é lément de serrage du dispositif de retenue de la colonne sur les tiges de retenue et la colonne en utilisant les écrous.
  • Page 22 Montage Liquiline System CA80TP Monter les contre-pièces et fixer le dispositif de retenue de la colonne à l' a ide de rondelles élastiques et d' é crous. Monter l' u nité de support mural (contenue dans la livraison de l' a nalyseur) sur le dispositif de retenue de la colonne.
  • Page 23 Liquiline System CA80TP Montage Insérer l' e ntretoise. Visser l' é trier de suspension de l' u nité de support mural (contenu dans la livraison de l' a nalyseur) sur l' a nalyseur. Endress+Hauser...

  • Page 24: Montage Du Filtre En Y (En Option)

    Montage Liquiline System CA80TP Accrocher l' a nalyseur. Fixer en place l' u nité de support mural supérieure à l' a ide de la vis fournie. Montage du filtre en Y (en option) Le filtre en Y est conçu pour prélever directement des échantillons chargés en particules dans les conduites.

  • Page 25: Fixer Le Tuyau D'échantillon

    Liquiline System CA80TP Montage Coller les raccords à coller Nettoyer les surfaces adhésives (extrémité du tube à l' e xtérieur, manchon ou pièce coudée à l' i ntérieur) avec un chiffon de nettoyage. Laisser sécher les surfaces nettoyées pendant env. 5 minutes.

  • Page 26: Raccordement Électrique

    Raccordement électrique Liquiline System CA80TP Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
  • Page 27 Liquiline System CA80TP Raccordement électrique Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de terrain numériques Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers l' a vant. Dévisser les 5 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25).
  • Page 28 Raccordement électrique Liquiline System CA80TP 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant. Uniquement pour les anciennes versions avec presse-étoupe G ou NPT : Remplacer les presse-étoupe à...

  • Page 29: Version "Outdoor" : Raccordement De L'alimentation Électrique Et Du Chauffage De Tuyau

    Liquiline System CA80TP Raccordement électrique Faire passer le câble d' a limentation électrique, qui est fourni par le client sur l' e mplacement de montage, à travers le presse-étoupe indiqué. Pour toutes les versions Poser les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Utiliser des serre- câbles.

  • Page 30: Garantir L'indice De Protection

    Raccordement électrique Liquiline System CA80TP N N S A0040782  17 Occupation des bornes pour la version "Outdoor" Bornes d' a limentation Bornes du chauffage de tuyau (2x) Garantir l'indice de protection À la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques décrits dans le présent manuel, qui sont nécessaires à...

  • Page 31: Contrôle Du Raccordement

    Liquiline System CA80TP Raccordement électrique • Diamètres de câble inadaptés aux presse-étoupe • Modules pas complètement fixés • Afficheur mal fixé (risque de pénétration d' h umidité à cause d' u ne étanchéité insuffisante) • Câbles/extrémités de câble non ou mal fixés •...

  • Page 32: Options De Configuration

    Options de configuration Liquiline System CA80TP Options de configuration Structure et principe du menu de configuration Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  19 Affichage (exemple)  18 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...

  • Page 33: Schéma De Raccordement Des Tuyaux

    Liquiline System CA80TP Mise en service ATTENTION Activités pendant que l'analyseur est en fonctionnement Risque de blessure et d' i nfection par le produit, les réactifs ou la solution de nettoyage! ‣ Avant de déconnecter les tuyaux, s' a ssurer qu' a ucune action, p. ex. prélèvement d' é...

  • Page 34: Raccordement Du Tuyau D'arrivée De L'échantillon

    Mise en service Liquiline System CA80TP optional cooling A0041479  21 Liquiline System CA80TP Échantillon Sortie Module de dilution (en option) Solution de nettoyage Eau pour module de dilution optionnel Solution standard 1 Réactif RB Prise d' a ir Réactif RN Réacteur sous pression...

  • Page 35: Contrôle Du Fonctionnement

    Liquiline System CA80TP Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.

  • Page 36: Réglage De La Langue D'interface

    Mise en service Liquiline System CA80TP Réglage de la langue d'interface Configurer la langue ‣ Appuyez sur la touche programmable MENU . Réglez la langue souhaitée dans l' o ption de menu du haut.  L' a ppareil peut à présent fonctionner avec la langue sélectionnée.
