5.2

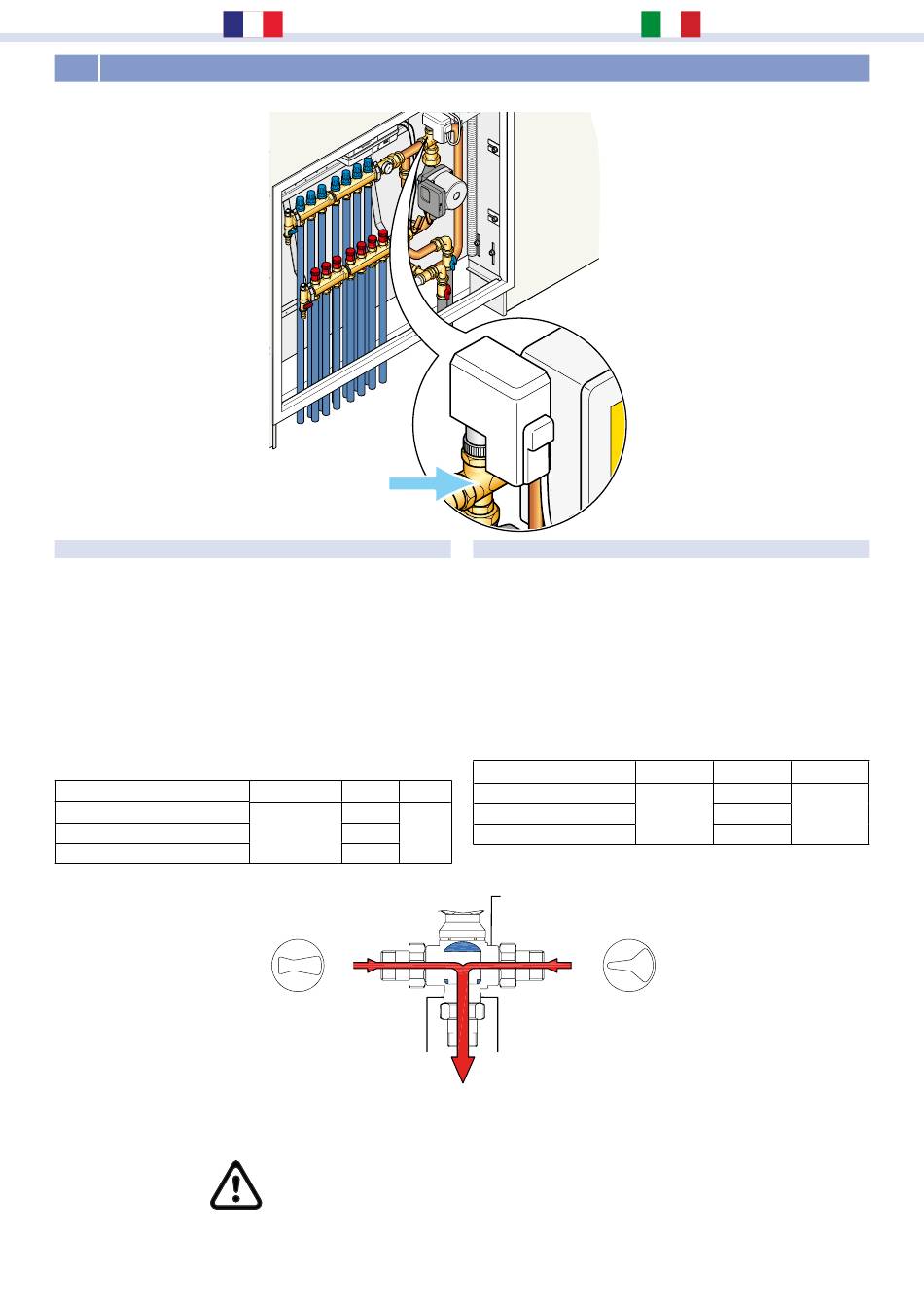

VANNE MÉLANGEUSE - VALVOLA MISCELANTE
DONNÉES TECHNIQUES VANNE MÉLANGEUSE
Matériau du corps de vanne : laiton CW617N nickelé
Matériau de la boule : laiton CW617N nickelé/chromé
Matériau du disque de contrôle : PTFE posé sur un joint torique
en EPDM
Matériau de la tige : laiton CW614N double o-ring EPDM
Matériau de l'adaptateur : POM-C
Pression maximale : 16 bar
Pression différentielle maximale : 4 bar
Plage de température : 0 - 110 °C
Fluide utilisable : eau ou liquides compatibles avec le PTFE/EPDM
N° sortie de collecteur
de 3 à 4
de 5 à 8
de 9 à 12
vue linéaire du disque
AB = point bleu+rouge - bollino blu+rosso
F2
es c
Pr g
se t
F1
F4
7
6
K IT
K IT
4
5
FS
3
2
1
F3
0
15
10
0
0
20
50
25
0
0
bar
0
15
10
0
0
20
50
25
0
0
bar
Ø vanne
Kvs
2,5
3/4"
4,0
6,3
retourner - ritorno
B
vista disco lineare
Sortie d'eau mixte
Uscita acqua miscelata
respecter l'indication du point vert
rispettare l'indicazione del bollino verde
DATI TECNICI VALVOLA MISCELATRICE
Materiale corpo valvola: Ottone CW617N nichelato
Materiale Sfera: Ottone CW617N nichelato/cromato
Materiale disco di regolazione: PTFE posato su o-ring in EPDM
Materiale asta: Ottone CW614N doppio o-ring in EPDM
Materiale adattatore: POM-C
Pressione massima: 16 bar
Pressione differenziale massima: 4 bar
Campo di temperatura: 0 - 110 °C
Fluido utilizzabile: Acqua o liquidi compatibili con PTFE/EPDM
N° attacchi al collettore Ø valvola
DN
da 3 a 4
da 5 a 8
20
da 9 a 12
A = point vert - bollino verde
alimentation - mandata
A
Vue en équi-pourcentage du disque
vista disco equipercentuale
AB = point bleu+rouge - bollino blu+rosso
AB
28
Kvs
DN
2,5
3/4"
4,0
20
6,3
