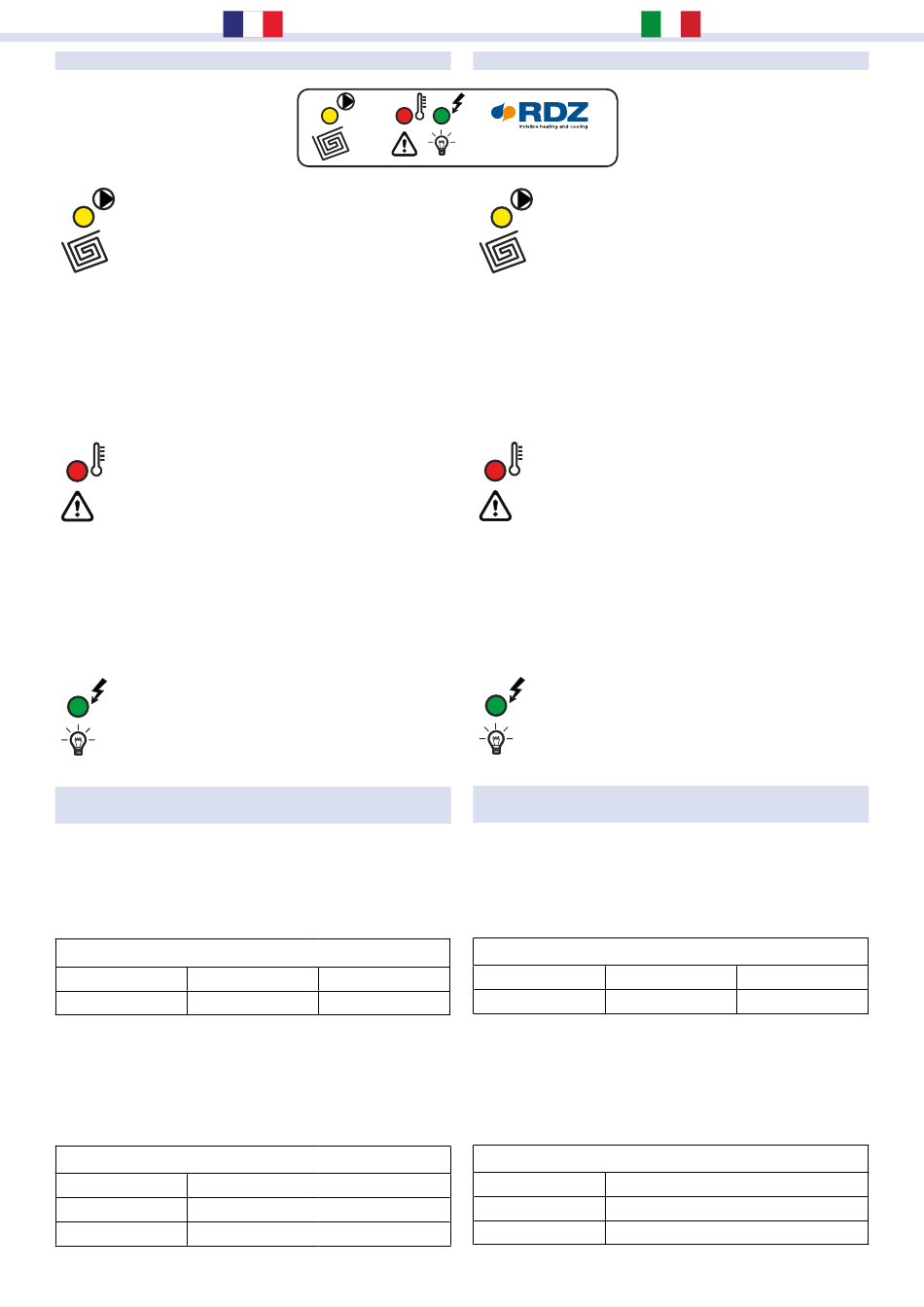

INDICATIONS LUMINEUSES SUR LE TABLEAU ÉLECTRIQUE
Lumière jaune allumée: consentement de
l'unité d'ambiance. Signal de consentement du
thermostat ou des chronothermostats d'ambiance
au démarrage.
Lumière jaune clignotante: fin de la demande de
chauffage. La centrale éteint la pompe après une
post-circulation d'environ 30 secondes.
Fonction anti-grippage sur la pompe (toutes les
12 heures).
Lumière jaune éteinte: la pièce a atteint la
température désirée; il n'y a pas de demandes
d 'a c t i va t i o n p a r l e t h e r m o s t a t o u l e s
chronothermostats d'ambiance.
Lumière rouge allumée: le thermostat de sécurité
est activé, car la limite maximale de sécurité a été
atteinte (valeur prédéfinie 55 °C). La sonde du
thermostat de sécurité détecte une température
supérieure à la limite prédéfinie sur le collecteur
de refoulement.
Lumière rouge clignotante: erreur de sonde.
Sonde en court-circuit ou interrompue ; les valeurs
de la température détectée ne sont pas comprises
entre 0 °C et 100 °C.
Lumière rouge éteinte: aucune erreur à signaler.
Lumière verte allumée: Le tableau électrique est
sous tension.
Voyant vert éteint: Il n'y a pas d'alimentation sur
le tableau électrique.
FONCTIONS SPÉCIALES DE L'UNITÉ DE CONTRÔLE ET DE
SÉCURITÉ
La valeur du seuil de sécurité réglée en usine est de 55 °C, avec
remise à zéro automatique et hystérésis de 3 °C. L'étalonnage est
autorisé par le dip switch 5 (voir Tableau 1). L'action est effectuée
avec le relais RMAX.
TABLEAU 1
DIP 5
°C
ON
55
L'appareil est équipé d'un programme spécial, qui permet le
fonctionnement avec d'autres appareils électroniques de contrôle.
Le Dipswitch 6 active ce programme (voir tableau 2). Dans le KIT
VJ, ce mode de fonctionnement n'est pas utilisé.
TABLEAU 2
DIP 6
MODEL KIT
OFF
KIT VJ
ON
NON UTILISÉ
INDICAZIONI LUMINOSE SUL QUADRO ELETTRICO
PARTICOLARITÀ FUNZIONALI DELLA CENTRALINA DI
CONTROLLO E SICUREZZA
La soglia di sicurezza è impostata di fabbrica sul valore di 55 °C,
con riarmo automatico e isteresi di 3 °C. La taratura si effettua
mediante l'impostazione del dip-switch 5 (vedi Tabella 1).
L'azione si espleta con il relè RMAX.
Tabella 1
DIP 5
NOTES
ON
STANDARD
Il dispositivo è dotato di un programma speciale per il
funzionamento con diversi dispositivi elettronici di controllo.
L'attivazione di tale programma si effettua mediante il dip-
switch 6 (vedi Tabella 2). Nel KIT VJ la funzionalità non è
utilizzata.
Tabella 2
DIP 6
OFF
ON
26
KIT
KIT
Luce gialla accesa: consenso dall'unità
ambiente. Segnale di consenso all'accensione
da parte del termostato o cronotermostato
ambiente.
Luce gialla lampeggiante: termine della
richiesta di riscaldamento. La centralina
provvede a spegnere la pompa dopo una post-
circolazione di circa 30 secondi.
Funzione antigrippaggio sulla pompa (azione
ogni 12 ore).
Luce gialla spenta: ambiente in temperatura;
non vi è richiesta di attivazione da parte del
termostato o cronotermostato ambiente.
Luce rossa accesa: intervento del termostato
di sicurezza per raggiunto limite massimo
di sicurezza (valore preimpostato 55 °C). La
sonda del termostato di sicurezza rilleva una
temperatura sul collettore di mandata superiore
al limite preimpostato.
Luce rossa lampeggiante: anomalia sonda.
Sonda in corto circuito oppure interrotta; la
temperatura rilevata ha valori non compresi tra
0 °C e 100 °C.
Luce rossa spenta: nessuna anomalia da
segnalare.
Luce verde accesa: il quadro elettrico è sotto
tensione.
Luce verde spenta: il quadro elettrico è privo di
alimentatazione elettrica.
°C
55
Modello KIT
KIT VJ
NON UTILIZZATA
NOTE
STANDARD
