contrepoids avec une rondelle, une entretoise et
un boulon autobloquant
D. Fixez l'arrière du support de brosse droit à la
plaque latérale du plateau de coupe avec 2 boulons
à tête hexagonale et 2 écrous à embase
8. Fixez la brosse au support droit :
A. Retirez les 2 rondelles d'expédition de la brosse
et mettez-les au rebut.
B. Glissez la bague de blocage sur l'épaulement de
l'arbre de la brosse. Insérez l'arbre de la brosse
dans le palier du support droit ; voir
1
2 3

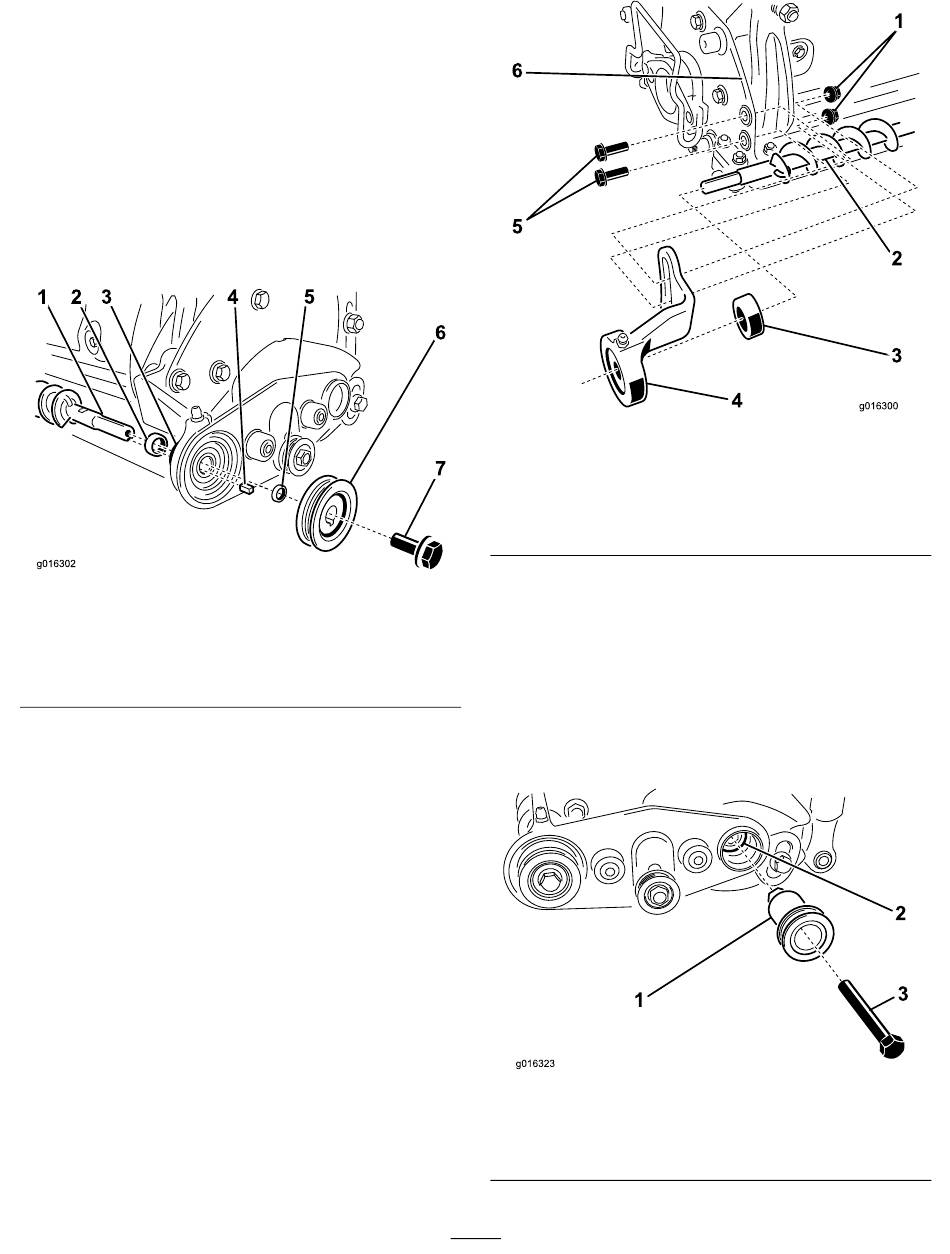

Figure 6
1. Arbre de brosse
2. Bague de blocage
3. Palier
4. Clavette carrée
C. Placez la clavette carré dans l'arbre et l'entretoise
(Figure
6).
D. Glissez la poulie d'entraînement sur l'arbre et
fixez-la en position avec le boulon autobloquant
(Figure
6) serré à un couple de 15 à 16 N·m.
9. Fixez l'extrémité gauche de la brosse au plateau de
coupe :
A. Coupez l'attache qui fixe le palier et la bague de
blocage au support.
B. Sur l'extrémité libre de l'arbre de brosse, glissez
l'autre bague de blocage jusqu'à l'épaulement, puis
le support gauche ; voir
(Figure
5).
(Figure
Figure
4
5
5. Entretoise
6. Poulie menée
7. Boulon autobloquant
Figure
7.
6
5).
5
6.
6
1. Écrou à embase
7
2. Arbre de brosse
3. Bague de blocage
C. Fixez le support de brosse gauche à l'intérieur de
la plaque latérale du plateau de coupe au moyen de
2 boulons à tête hexagonale et 2 écrous à embase
(Figure
10. Fixez la poulie d'entraînement :
A. Insérez la poulie d'entraînement dans le trou du
support de brosse droit et tournez-la jusqu'à ce
qu'elle coulisse dans l'entraînement de la brosse ;
voir
1. Poulie d'entraînement
2. Entraînement de brosse
4
4
Figure 7
4. Support de brosse gauche
5. Boulon à tête hexagonale
6. Plaque latérale de plateau
de coupe
7).
Figure
8.
1
Figure 8
3. Boulon à tête hexagonale
(1/4" x 2-1/4")
1
2
3
2
3
