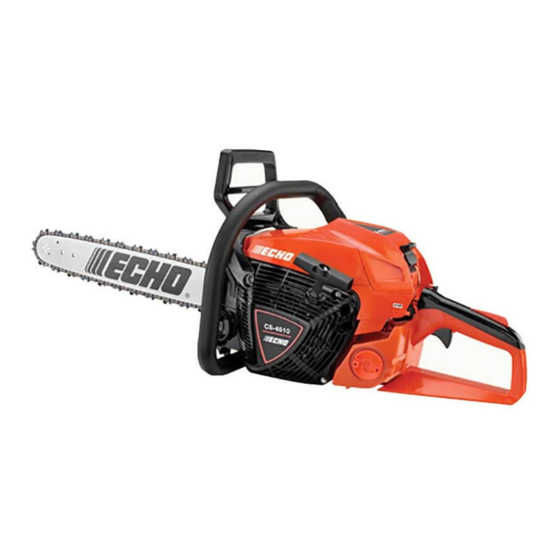

Scie à Chaîne

Le tuyau d'échappement de ce produit contient des substances

chimiques connu par l'état de Californie pour causer le cancer,

malformations congénitales ou autres dommages reproductifs.

Lire et bien comprendre toute la littérature incluse

avant l'utilisation. L'omission de lire cette littérature

pourrait engendrer des blessures graves.

Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2.

X7503350605

Manuel de

l'opérateur

CS-4510

Table des Matières

Sommaire des Matières pour Echo CS-4510

Page 1 Lire et bien comprendre toute la littérature incluse avant l'utilisation. L'omission de lire cette littérature pourrait engendrer des blessures graves. Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2. X7503350605 © 10/2020 ECHO Incorporated...
Page 2: Table Des Matières
TABLE DES MATIÈRES Introduction......................... 3 Informations d'entretien....................3 Pièces / Numéro de série................... 3 Entretien......................4 Soutien aux produits de consommation ECHO..........4 Enregistrement de produit.................. 4 Littérature additionnelle..................4 Liste D’emballage....................... 5 Sécurité ........................5 Règles de sécurité ..................... 5 Utilisation correcte du frein de chaîne..............
Page 3: Introduction
INFORMATIONS D'ENTRETIEN Pièces/numéro de série Les pièces authentiques ECHO et les pièces et assemblages pour vos produits ECHO sont disponibles uniquement auprès d'un détaillant ECHO autorisé. Lorsque vous avez besoin d'acheter des pièces toujours avoir le numéro de modèle et le numéro de série de l'unité...
Page 4: Entretien
L'entretien de ce produit au cours de la période de garantie doit être effectué par un centre de service ECHO autorisé. Pour le nom et l'adresse du centre de service ECHO le plus près de chez vous, demandez à votre détaillant ou appeler: 1-800-432-ECHO (3246). L'information de détaillant est également disponible sur notre Site Web.
Page 5: Liste D'emballage
CS-4510 LISTE D’EMBALLAGE LISTE D’EMBALLAGE Le produit ECHO que vous venez d’acheter a été pré-assemblé en usine. Du fait des restrictions imposées par l’emballage, l’assemblage de certaines pièces peut être nécessaire. Vérifier soigneusement le contenu et contacter le détaillant ou le concessionnaire ECHO immédiatement si des pièces sont manquantes ou...
Page 6 Ne pas dépasser ni couper au-dessus de la hauteur des épaules. Suivez les instructions du fabricant pour l’affûtage et la maintenance de la chaîne de scie. N'utilisez que des barres et des chaînes de remplacement spécifiées par le fabricant ou l'équivalent. X7503350605 © 10/2020 ECHO Incorporated...
Page 7: Utilisation Correcte Du Frein De Chaîne
Relâchez immédiatement la gâchette d'accélérateur. Ne laissez pas la scie basculer vers l’avant afin d’éviter d’endommager la chaîne. Si la chaîne ne s’arrête pas immédiatement, renvoyez la scie à votre revendeur agréé pour réparation. X7503350605 © 10/2020 ECHO Incorporated...
Page 8 à la norme de sécurité requise. Les freins de chaîne ont été conçus et testés pour se conformer aux normes de sécurité internationales suivantes: États-Unis: norme de sécurité ANSI B175.1 concernant les scies à chaîne Canada: Normes CSA Z62.1, Z62.3 X7503350605 © 10/2020 ECHO Incorporated...
Page 9 L’impact doit bloquer le frein de chaîne. Lors du contrôle du fonctionnement du frein de chaîne automatique, utilisez une substance à surface douce comme du bois pour absorber l’impact afin que la chaîne ne soit pas endommagée. X7503350605 © 10/2020 ECHO Incorporated...
Page 10: Autres Précautions De Sécurité
14. Gardez les poignées sèches, propres et exemptes d’huile ou de mélange de carburant. 15. Utilisez la tronçonneuse uniquement dans des zones bien ventilées. 16. N'utilisez pas de tronçonneuse dans un arbre à moins d'avoir été spécialement formé pour le faire. X7503350605 © 10/2020 ECHO Incorporated...
Page 11 Ne jamais suspendre la scie par une sangle lorsque le ◆ moteur est en marche. Toujours utiliser la scie en la tenant du côté droit de votre ◆ corps,- JAMAIS du côté gauche. X7503350605 © 10/2020 ECHO Incorporated...
Page 12 ANSI en matière de rebond, lorsqu’elle est montée selon les recommandations relatives à la barre/chaîne énoncées dans ce manuel. Protection de main avant : une barrière structurelle entre la ◆ poignée avant d'une scie à chaîne et le guide-chaîne. X7503350605 © 10/2020 ECHO Incorporated...
Page 13: Condition Personnelle Et Équipement De Sécurité
Votre jugement et dextérité physique peuvent ne pas être à leur maximum: • si vous êtes fatigué ou malade • si vous prenez des médicaments • si vous avez pris de l'alcool ou des drogues X7503350605 © 10/2020 ECHO Incorporated...
Page 14: Protection Oculaire
égratignures, et du froid, en plus de réduire la transmission des vibrations de la machine à vos mains. Protection auditive ECHO recommande de porter des protections auditives chaque fois que l'unité est utilisée. Protection des voies respiratoires Les utilisateurs sensibles à...
Page 15: Utilisation Prolongée / Conditions Extrêmes
En l'absence de telles informations, ECHO ne recommande pas l'utilisation de ce produit par toute personne utilisant un stimulateur cardiaque. Utilisation prolongée / conditions extrêmes Une exposition prolongée au froid et/ou aux vibrations peut...
Page 16: Blessure De Stress Répétitif
• Prendre des pauses régulières pour réduire la répétition et reposer vos mains. • Réduire la vitesse et la force avec laquelle vous faites le mouvement répétitif. • Faites de l'exercice pour renforcer les muscles des mains et bras. X7503350605 © 10/2020 ECHO Incorporated...
Page 17: Sigles Et Symboles
Éviter tout contact entre le nez du guide-chaîne Arrêt d’urgence et un objet quelconque Les deux mains de l'operateur doit etre Mélange huile et utilisee pour faire essence fonctionner la tronconneuse X7503350605 © 10/2020 ECHO Incorporated...
Page 18 Starter volet de départ position START (fermé) Pompe de purge Starter volet de départ position RUN (ouvert) ARRÊTEZ / Dispositif de Interrupteur d'arrêt / décompression arrêt momentané Remarque: Les symboles n’apparaîtront pas tous sur votre appareil. X7503350605 © 10/2020 ECHO Incorporated...
Page 19: Symboles De Sécurité Dans Le Manuel Et Informations Importantes
Les symboles d'alerte de sécurité accompagné du mot « ATTENTION » attirent l'attention d'un acte ou condition qui PEUT mener à des blessures légères ou modérées, si non évité. Le message ci-joint fournit les informations nécessaires à la protection de l'unité. X7503350605 © 10/2020 ECHO Incorporated...
Page 20: Symbole De Cercle Et Barre Oblique
émissions du moteur répondent aux réglementations d'émissions applicables, à condition que les procédures de maintenance approuvées sont respectées comme indiqué dans la section Maintenance de ce manuel. X7503350605 © 10/2020 ECHO Incorporated...
Page 21: Description
S’assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.
Page 22 • Frein de chaîne - Arrête la chaîne. • Le pignon d'entraînement - Entraînements tronçonneuse. • Embrayage - Couronne d'entraînement de tours quand le tour minute du moteur est assez rapidement de fournir la puissance requise pour la coupure. X7503350605 © 10/2020 ECHO Incorporated...
Page 23: Préparation À L'utilisation
(C) du guide-chaîne. IMPORTANT:le trou (D) de centrage sur la Kick Guard optionnel doit s’emboîter dans le creux (E) du guide-chaîne. Serrez l’écrou (F) et le boulon (A). X7503350605 © 10/2020 ECHO Incorporated...
Page 24 (F) pour faciliter l’installation de la chaîne. Installez la chaînes au- dessus d’embrayage et la placez autour du pignon et barre de guide comme montré, avec des coupeurs sur de barre de guide en avant. X7503350605 © 10/2020 ECHO Incorporated...
Page 25 Toujours vérifier le fonctionnemeny du frein de chaîne après avoir remis de carter en place. Ne pas utiliser la scie si le frein de chaîne ne fonctionne pas correctement. X7503350605 © 10/2020 ECHO Incorporated...
Page 26 Serrez des écrous de barre de guide 20 à 23 N•m (200 à 230 kgf•cm, 175-200 lbf• po) Ne serrez pas les écrous trop. Les dommages avec l’unité peuvent résulter. Remonter les composants en reprenant les étapes à l’inverse. X7503350605 © 10/2020 ECHO Incorporated...
Page 27: Fonctionnement
à 2 temps de marque ECHO, répondant aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FD doit être utilisée. L’huile 2 temps de marque ECHO est conforme à ces normes. Des problèmes de moteur dus à un manque de lubrification causé par la non-utilisation d'une huile certifiée ISO-L-EGD (ISO/CD 13738) et J.A.S.O.
Page 28 ÉVITEZ d'inhaler les vapeurs ou les bruines d'huile. ◆ L’huile 2 temps de marque ECHO peut être mélangée dans une proportion de 50:1 pour une application dans tous les moteurs ECHO vendus par le passé indépendamment du rapport indiqué dans leurs manuels.
Page 29 Instructions pour le mélange Le carburant entreposé se détériore. Ne mélangez pas plus de carburant que vous ne prévoyez en utiliser 30 jours – ou 90 jours si vous ajoutez un stabilisateur de carburant. X7503350605 © 10/2020 ECHO Incorporated...
Page 30 Le carburant deux temps entreposé peut se séparer. Agitez TOUJOURS le contenant de carburant soigneusement avant chaque utilisation. L'huile usée, l'essence et les serviettes souillées sont des déchets dangereux. Les lois sur l'élimination des déchets varient d'une localité à l'autre. X7503350605 © 10/2020 ECHO Incorporated...
Page 31: Lubrifiant De Chaîne
• Utiliser de l’huile pour chaîne et pour guide de chaîne des indices suivants : • SAE no 30..en été • SAE no 10..en hiver ou pendant la coupe des résineux. • En faisant le plein en carburant, ajouter également de l’huile pour chaîne. X7503350605 © 10/2020 ECHO Incorporated...
Page 32 également créer des étincelles si la couteau touche le roulement, le métal ou d’autres objets durs. Contacter les autorités locales de protection contre les incendies pour connaître les lois ou réglementations sur les exigences de prévention des incendie X7503350605 © 10/2020 ECHO Incorporated...
Page 33: Démarrage Du Moteur À Froid
(B) de 3 à 4 fois ou jusqu’à ce que le carburant soit visible dans la pompe de purge. Bien tenir la tronçonneuse et tirer sur la poignée du lanceur plusieurs fois jusqu’au premier démarre. X7503350605 © 10/2020 ECHO Incorporated...
Page 34: Lorsque Le Moteur A Du Mal A Démarrer
Appuyez sur le verrouillage de déclencheur de manette (D), tout en tenant le déclencheur Frein de chaine de la manette des gaz (B) et enfoncez le bouton de verrouillage (C) des gaz. X7503350605 © 10/2020 ECHO Incorporated...
Page 35: Démarrage Du Moteur À Chaud
Remarque: Si le moteur ne démarre pas après 5 tentatives, voir la procédure de démarrage à froid. Remarque: Ne pas augmenter la vitesse du moteur tandis que le frein de chaîne est verrouillée. Dommage de frein sévère entraînera. X7503350605 © 10/2020 ECHO Incorporated...
Page 36: Fonctionnement
Remarque: Si l’chaîne se déplace, régler le carburateur selon les instructions de ce manuel ou consulter le concessionnaire ECHO pour éviter des risques de blessures graves. Après des débuts de moteur, laisser le moteur se réchauffer avant d’utiliser l’outil.
Page 37: Arrêt Du Moteur
Remarque: Confier l’outil au concessionnaire ECHO agréé pour faire vérifier et réparer commutateur d’arrêt avant d’utiliser la scie de nouveau. Vérification de la tension de chaîne La tension de chaîne doit être vérifiée fréquemment durant le...
Page 38: Vérfication Du Graissage De Chaîne
à la vitesse de coupe. Si par contre, au cours du mouvemant de la chaîne, le nez du guide-chaîne touche une branche ou une bûche, le nez sera poussé brutalement en haut avec une force considérable. Ce X7503350605 © 10/2020 ECHO Incorporated...
Page 39 • N'utilisez jamais d'outils métalliques pour le nettoyage, car ils pourraient rayer la peinture métallique et laisser la corrosion se développer. • Nettoyez l'accumulation de sève sur les pièces métalliques avec un tissu et de l'eau chaude savonneuse. X7503350605 © 10/2020 ECHO Incorporated...
Page 40 45° et d’au moins 3 m pour se dégager du Pan dans rebond du tronc sur la souche.. chemin de repli cette direction X7503350605 © 10/2020 ECHO Incorporated...
Page 41 Sortez la machine du trait, puis réintroduisez-la dans le trait de scie en prenant bien soin de ne pas provoquer de rebond. Le sciage final est effectué en poussant la machine vers l’avant afin d’atteindre l’autre extrémité de la charnière. X7503350605 © 10/2020 ECHO Incorporated...
Page 42 • Soutenir le tronc si c’est possible. • Lorsque le travail de coupe Terminer coupe s’effectue sur une pente ou sur le flanc d’une colline, tenez-vous toujours sur le côté montant. Première coupe Supporté X7503350605 © 10/2020 ECHO Incorporated...
Page 43: Lame Guide-Chaîne Et Chaîne
Kick Guard en place peut causer un rebond violent et des blessures graves. Les taille de la chaîne et de la garde doivent être identiques. Utiliser les combinaisons de guide et chaîne indiquées au tableau au-dessus X7503350605 © 10/2020 ECHO Incorporated...
Page 44: Kick Guard Tm
Pour acheter un Kick Guard en option, contactez votre revendeur Pour connaître le nom du revendeur le plus proche de chez vous, pour ECHO, appelez le 1-800-432-ECHO (3246) ou sur le Web à www.echo-usa.com. Pour Shindaiwa, appelez le 1-877-986-7783, ou sur le Web à...
Page 45: Entretien
à la loi fédérale. Niveaux de compétence Niveau 1 = Facile à effectuer. Des outils courants peuvent être requis. Niveau 2 = Moyennement difficile. Certains outils spécialisés peuvent être requis. Niveau 3 = Consultez votre détaillant. X7503350605 © 10/2020 ECHO Incorporated...
Page 46: Intervalles D'entretien
ENTRETIEN CS-4510 Cliquez ICI ou visitez le site http://www.echo-usa.com/products/ maintenance-kit. https://www.shindaiwa-usa.com/you-can.aspx Pour de plus amples renseignements sur les trousses d'entretien. Intervalles d’entretien Les unités équipées d'un interrupteur d'arrêt momentané reviennent automatiquement en position RUN. Le moteur peut démarrer involontairement. Retirez toujours le fil de bougie de la bougie avant d'assembler ou d'effectuer des procédures de...
Page 47 Toujours se baser sur sa propre expérience pour déterminer la fréquence des entretiens nécessaires. REMARQUES CONCERNANT L’ENTRETIEN: * Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d’usure lors de l’inspection. X7503350605 © 10/2020 ECHO Incorporated...
Page 48: Réglage Du Carburateur
éliminer l’air qui pourait se trouver dans le circuit du carbrant. Arrêter le moteur. Tourner le pointeau de grande marche “H” vers la gauche jusqu’à l’arrêt et celui de petite mache “L” à mi-distance entre la droite et l’arrêt de gauche. Réglage du ralenti: X7503350605 © 10/2020 ECHO Incorporated...
Page 49: Filtre À Air
Régler la vis de réglage du ralenti pour ne pas faire tourner l’outil de coupe au démarrage. En cas de problème du carburateur, consulter votre revendeur. Filtre à air Vérifiez avant chaque utilisation. FERMER starter ( Libérer le loquet du couvercle du filtre à air (A). X7503350605 © 10/2020 ECHO Incorporated...
Page 50 La flèche sur le filtre pointe vers le haut lorsque le filtre est correctement installé. Installer le couvercle du filtre à air (B) et engager le loquet du couvercle du filtre à air (A). X7503350605 © 10/2020 ECHO Incorporated...
Page 51: Bougie D'allumage
• Un filtre encrassé (A) entraînera des difficultés de démarrage du moteur ou des anomalies de performances du moteur. Sortez le filtre par le port de gaz et inspectez le filtre. X7503350605 © 10/2020 ECHO Incorporated...
Page 52: Huileur Automatique
Lorsque la vis touche le bouchon et s’arrête, cette position indique le volume maximum de décharge. (13 ml / min à 7 000 tr / min). • Ne tournez pas la vis de réglage au-delà de la limite maximale ou minimale de réglage du volume. X7503350605 © 10/2020 ECHO Incorporated...
Page 53: Filtre À L'huile
(A) avec un petit tournevis. Nettoyer les trous d'huile (B) avec un fil. Inverser le guide périodiquement. Nettoyez la zone de montage de la barre de guidage avant d'installer la barre de guidage. X7503350605 © 10/2020 ECHO Incorporated...
Page 54: Pignon
• Les ailettes bouchées donneraient un mauvais refroidissement du moteur. Retirez le couvercle du filtre à air et le filtre à air, ainsi que le fil de la bougie. Retirez les trois boulons (A) du couvercle du cylindre. X7503350605 © 10/2020 ECHO Incorporated...
Page 55: Silencieux Pare-Étincelles
• Le silencieux de pare-étincelles contrôle le bruit d'échappement et empêche les particules de carbone chaudes et incandescentes de quitter le silencieux. • Assurez-vous que le pare-étincelles est en bon état et correctement installé dans le silencieux. X7503350605 © 10/2020 ECHO Incorporated...
Page 56: Écran Pare-Étincelles
Remplacez l'écran s'il est fissuré ou si des trous sont brûlés. Assemblez les composants dans l’ordre inverse. Remarque: Lors du nettoyage du dépôt de carbone, faites attention à ne pas endommager l'élément catalytique à l'intérieur du silencieux. X7503350605 © 10/2020 ECHO Incorporated...
Page 57: Entretien De La Chaîne
Entretien de la chaîne • Pour affûter la chaîne, servez- vous d’une lime cylindrique de 4,0 mm (5/32 Pouces) de diamètre et d’une lime plate. • Sens de possée de la lime. 30° Jaige de profondeur X7503350605 © 10/2020 ECHO Incorporated...
Page 58 • La lime doit dépasser le bec de gouge d’1/5 de son diamètre. • N’oubliez pas ensuite d’arrondir le Jaige de profondeur limiteur • Angles d’affûtages à respecter. X7503350605 © 10/2020 ECHO Incorporated...
Page 59 • Si la chaîne est salie par de la résine par exemple, la nettoyer au kérosène et la tremper dans l’huile. Pour une chaîne d’autre marque, suivre les instructions du fabricant. X7503350605 © 10/2020 ECHO Incorporated...
Page 60: Dépannage
Contaminant Filtre à Remplacer Filtre à s ou résidus carburant le filtre ou le carburant dans le sale carburant carburant n’accélère Évent Évent de Carburant Nettoyer ou carburant correctement carburant contaminé remplacer bouché X7503350605 © 10/2020 ECHO Incorporated...
Page 61: Entreposage
Toujours déconnecter le fil de la bougie d’allumage de la bougie avant d’effectuer les procédures de montage ou d’entretien, sinon de graves blessures peuvent en résulter. • Inspecter et ajuster chaque pièce de la scie à chaîne. X7503350605 © 10/2020 ECHO Incorporated...
Page 62 Remarque: • Conserver ce manuel de l’opérateur à titre de référence. • Si le présent manuel d’utilisation devient illisible ou est perdu, bien vouloir contacter votre revendeur ECHO ou consulter le site www.echo-usa.com. X7503350605 © 10/2020 ECHO Incorporated...
Page 63: Caractéristiques
20BPX Protection de main avant, protection de main arrière, système anti-vibrations, griffe d’abattage, gâchette de Autres accessoires sécurité, enrouleur de chaîne, pare-étincelles-pot d’échappement, Optionnel Kick Guard * Les caractéristiques techniques peuvent être modifiees sans preavis. X7503350605 © 10/2020 ECHO Incorporated...
Page 64: Enregistrement De Produit
C'est RAPIDE et FACILE! NOTE: Vos informations ne seront jamais vendues ou utilisées inadéquatement par ECHO Incorporé. L'enregistrement des unités nous permet de vous contacter dans l'éventualité improbable d'un rappel ou d'une mise à niveau technique ainsi que certifier que vous en êtes le propriétaire en cas de...
Page 68 C71315001001 - C71315999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
