- Page 1 Notice de mise en service moneo|starterkit QZ9100...
-
Page 2: Table Des Matières
QZ9100 Contenu 1 Remarques préliminaires � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �3 1�1 Symboles utilisés �... -
Page 3: Remarques Préliminaires
QZ9100 1 Remarques préliminaires Instructions détaillées, données techniques, homologations et autres informations via le code QR sur les différents appareils / emballages ou sur www�ifm�com� 1.1 Symboles utilisés ► Action à effectuer > Retour d’information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage →... -
Page 4: Fonctionnement Et Caractéristiques

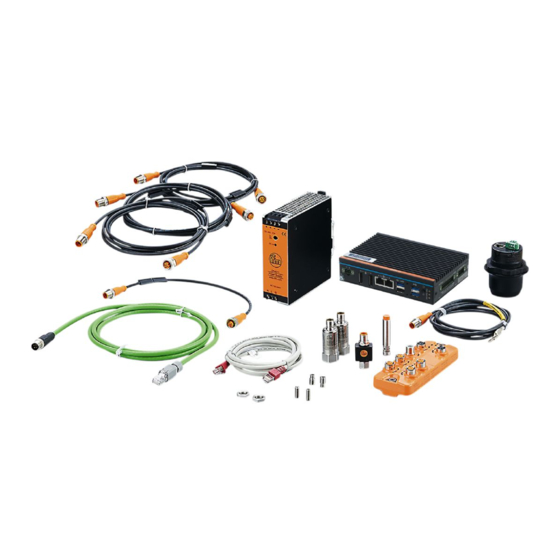

QZ9100 3 Fonctionnement et caractéristiques Surveillance d’état permanente de machines industrielles� Base pour une maintenance préventive conditionnelle de l’installation� 4 Fourniture ● 1x QHA200 moneo|appliance ● 1x ZB0878 Bolt Wi-Fi ● 1x maître IO-Link AL1350 avec interface IoT ● 2x VVB001 capteur de vibrations avec interface IO-Link ●... -
Page 5: 5�2 Logiciel Moneo
QZ9100 5.2 Logiciel moneo Le logiciel moneo sur le moneo|appliance propose les fonctions suivantes : ● Paramétrage du maître IO-Link et des capteurs raccordés avec moneo|configure ● Surveillance des valeurs process du système avec moneo|RTM ● Sauvegarde des données process de l’application�... -
Page 6: 6�2 Di5028 - Contrôleur De Vitesse
QZ9100 6.2 DI5028 - Contrôleur de vitesse Principe de montage Spécifications de montage ► Fixer l’appareil au moyen des écrous joints� ► Respecter les spécifications de montage ci-dessus pour assurer un fonctionnement fiable� Le capteur doit être installé de sorte à être amorti par exemple par une vis ou une cible métallique rapportée�... -
Page 7: 6�4 Al1350 - Maître Io-Link
QZ9100 6.4 AL1350 - Maître IO-Link ► Fixer le maître IO-Link sur une surface de montage plane� ► Pour la fixation, utiliser 2 vis de montage M5 et des rondelles� Couple de serrage : 1,8 Nm� www�ifm�com/ QR/AL1350 6.5 QHA200 - moneo|appliance ►... -
Page 8: 6�7 Dn4011 - Alimentation
QZ9100 6.7 DN4011 - Alimentation ► Installer l’alimentation dans l’armoire électrique� Tenir compte des éléments suivants : – Convient à un rail DIN conforme à la norme EN 60715 avec une hauteur de 7,5 ou 15 mm� – Bornes d'entrée en bas de la face avant de l'appareil�... -
Page 9: Mise En Service
– Chrome – Firefox ● Code d’activation de licence (LAC) que vous avez reçu d’ifm par e-mail après votre commande Pour activer les licences de logiciel moneo (QM9101), votre propre ordinateur doit disposer d’un accès temporaire à Internet (→ 8.5.1)�... -
Page 10: Adresses Ip Des Composants Du Réseau
QZ9100 8.2 Adresses IP des composants du réseau Les adresses IP par défaut des composants du réseau du moneo|starterkit sont les suivantes : Appareil/Interface Adresse IP par Propre réglage Masque de défaut : sous-réseau Bolt Wi-Fi 192�168�0�99 Maître IO-Link 192�168�1�101... -
Page 11: 8�5 Se Connecter À Moneo
QZ9100 8.5 Se connecter à moneo La première connexion après l’activation de licence se fait dans moneo avec les données de connexion suivantes : ● Nom d’utilisateur : administrator@administrator�com ● Mot de passe : !ADMINistrator1 8.6 Premiers pas dans moneo Une vidéo d'introduction est disponible dans moneo et un manuel est intégré... -
Page 12: 8�7 Réglages Recommandés
QZ9100 8.7 Réglages recommandés 8.7.1 Valeurs process des capteurs de vibrations v-RMS La v-RMS (valeur efficace de la vitesse de vibration) mesure la charge totale (fatigue) d'une machine tournante� Les types de surcharge les plus fréquents (déséquilibre, désalignement, etc�) se reflètent dans la v-RMS�... - Page 13 QZ9100 Une vérification préalable de l’installation permet de détecter correctement les détériorations éventuelles� ► Avant l’installation du système, vérifier que l’installation est exempte de dommages� Différentes procédures peuvent être appliquées pour définir les limites d’avertissement et d’alarme afin de recevoir des notifications précoces dans moneo en cas de détérioration�...
