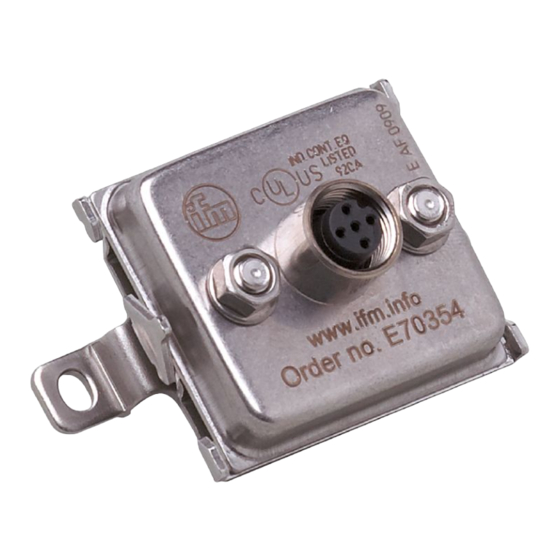

- Page 1 Notice de montage Répartiteur pour câble plat AS-i E70354 E70372...
-
Page 2: Table Des Matières
E70354 E70372 Répartiteur pour câble plat AS-i Contenu Remarques préliminaires ............ -
Page 3: Remarques Préliminaires
Répartiteur pour câble plat AS-i E70354 E70372 1 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence... -
Page 4: Consignes De Sécurité
E70354 E70372 Répartiteur pour câble plat AS-i 2 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 5: Usage Prévu
Répartiteur pour câble plat AS-i E70354 E70372 3 Usage prévu Cette prise vampire dispose d’une prise M12 pour l’alimentation AS-i et l’alimentation auxiliaire externe (courant de sortie 2 A AS-i / 2 A AUX → Données techniques). -
Page 6: Montage
E70354 E70372 Répartiteur pour câble plat AS-i 4 Montage u Mettre l'installation hors tension avant le montage. u N'enlever le capuchon protecteur que lorsque le connecteur est raccordé (→ Etape 3). Les connecteurs M12 dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection, utiliser uniquement des câbles qui correspondent au standard M12. - Page 7 Répartiteur pour câble plat AS-i E70354 E70372 u Poser le câble plat AS-i jaune (2) dans le guide de câble « AS-i ». u Poser le câble plat noir 24 V (3) dans l’autre guide de câble. Si aucune alimentation en tension supplémentaire n’est nécessaire :...
- Page 8 E70354 E70372 Répartiteur pour câble plat AS-i u Poser les câbles plats ; longueur droite sur au moins 15 cm. u Le cas échéant, utiliser des clips AS-i (6) (→ Accessoires). u Fixer tous les câbles sortants (câbles plats AS-i 15 cm et câble M12) max.
-
Page 9: Raccordement Électrique
Répartiteur pour câble plat AS-i E70354 E70372 5 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. u Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. u Mettre l’installation hors tension. u Raccorder l’appareil comme suit :... -
Page 10: Maintenance, Nettoyage, Réparation Et Élimination
E70354 E70372 Répartiteur pour câble plat AS-i 6 Maintenance, nettoyage, réparation et élimination 6.1 Entretien L’appareil est sans entretien. 6.2 Nettoyage de la surface du boîtier u Mettre l'appareil hors tension. u En cas de nettoyage humide et de nettoyage sous pression, respecter les conditions de l’indice de protection de l'appareil (→...
