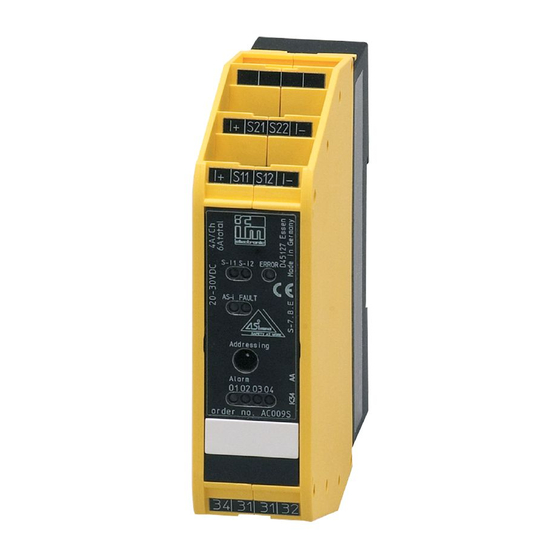

- Page 1 Notice d'utilisation originale Module de sécurité AS-i AC009S 80308277 / 00...
-
Page 2: Table Des Matières
AC009S Module de sécurité AS-i Contenu Remarques préliminaires ............ -
Page 3: Remarques Préliminaires
Module de sécurité AS-i AC009S 1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence... -
Page 4: Consignes De Sécurité
AC009S Module de sécurité AS-i 2 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 5: Usage Prévu
Module de sécurité AS-i AC009S 3 Usage prévu Le module de sécurité AS-i détecte des états de commutation relatifs à la sécurité, par exemple boutons d’arrêt d’urgence 1 ou 2 voies, détecteurs de position, contacts de porte, etc. Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité... -
Page 6: Fourniture
AC009S Module de sécurité AS-i 4 Fourniture 1 module de sécurité AS-i pour armoire électrique AC009S, 1 notice d’utilisation originale AC009S, 1 déclaration de conformité UE. Si l’un des composants mentionnés manque ou est endommagé, contacter l’une des filiales ifm. -
Page 7: Description De La Fonction
Module de sécurité AS-i AC009S 5 Description de la fonction Observer toutes les informations dans la description du logiciel de configuration et dans la notice de montage de l’appareil. Ces documents comportent toutes les remarques nécessaires concernant l’installation, la configuration, le fonctionnement et l’entretien du module de sécurité AS-i pour armoire électrique. -
Page 8: Montage
AC009S Module de sécurité AS-i 6 Montage 6.1 Lieu de montage Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010. -
Page 9: Déclassement Pour La Juxtaposition D'appareils Identiques
Module de sécurité AS-i AC009S 6.4 Déclassement pour la juxtaposition d’appareils identiques En cas de juxtaposition d'appareils identiques avec une distance minimale de 25 mm, il n'y a pas de déclassements à respecter. En cas de juxtaposition d’appareils identiques sans aucune distance, le déclassement s'applique conformément au tableau suivant :... -
Page 10: Démonter L'appareil
AC009S Module de sécurité AS-i 6.6 Démonter l’appareil... -
Page 11: Raccordement Électrique
Module de sécurité AS-i AC009S 7 Raccordement électrique 7.1 Consignes générales de raccordement u L’appareil doit être raccordé par un électricien qualifié. u Avant le raccordement de l’appareil, mettre l’installation hors tension ainsi que les circuits de charge d’entrée / de sortie alimentés indépendamment. -
Page 12: Technologie De Raccordement
AC009S Module de sécurité AS-i Les relais « non sécurité » ne sont pas conçus pour les petits courants de commutation. Si les sorties relais sont utilisées pour commuter des courants très faibles (par ex. entrées API), des résistances de contact importantes peuvent se produire. -
Page 13: Schéma De Branchement
Module de sécurité AS-i AC009S 7.5 Schéma de branchement 7.5.1 Raccordement des bornes alimentation capteur +24 V alimentation capteur 0 V A+ : AS-i + A- : AS-i - S11-S12/ entrée de commutation S21-S22 : contact mécanique SI1/SI2 alimentation capteur via AS-i O3, O4 : sortie de commutation relais O3, O4 31 :... -
Page 14: Mise En Service
AC009S Module de sécurité AS-i 8 Mise en service u Mettre l’appareil sous tension de l’alimentation → Données techniques u Adresser le module de sécurité AS-i → Adresser et projeter u Effectuer une fonction test → Opération 8.1 Adressage Le module monté et câblé peut être adressé par un cordon d’adressage via l’interface d’adressage intégrée. -
Page 15: Fonctionnement
Module de sécurité AS-i AC009S 9 Fonctionnement Vérifier le bon fonctionnement de l’appareil. Affichage par LED : LED 1 jaunes entrées commutées LEDs 1 LEDs 2 LED rouge ERROR défaut du matériel / court-circuit entre deux fils / court-circuit LED 2 verte alimentation en tension OK LED 2 rouge allumée... -
Page 16: Bits De Données
AC009S Module de sécurité AS-i 10 Bits de données Bit de donnée In / Out SI-2 / O-4 SI-2 / O-3 SI-1 / O-2 SI-1 / O-1 Voie d’entrée activée Séquence de bits D3-D0 SI-1 XX00 SI-2 00XX SI-1 et SI-2... -
Page 17: Temps De Réponse
Module de sécurité AS-i AC009S 11 Temps de réponse Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max. 10 ms. Calcul du temps de réponse total : Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité... -
Page 18: Données Techniques
AC009S Module de sécurité AS-i 12 Données techniques Applications Technologie de sortie 2 entrées de sécurité / 2 sorties LED non sécurité 2 sorties relais non sécurité Application Installation en armoire électrique Données électriques Tension d’alimentation 26,5 à 31,6 V DC Consommation maximum via AS-i 250 mA... - Page 19 Module de sécurité AS-i AC009S Profil AS-i S-7.B.E Configuration E/S AS-i [hexa] Code ID AS-i [hexa] Certificat AS-i 62001 Données mécaniques Matières boîtier Dimensions [mm] 114 x 25 x 105 (H x L x P) Indications / éléments de service Affichage état de commutation...
-
Page 20: Données Caractéristiques De Sécurité
AC009S Module de sécurité AS-i 13 Données caractéristiques de sécurité Conforme aux exigences EN ISO 13849-1 : 2015 catégorie 4 / PL e CEI 61508 : 2010 SIL 3 Durée d’utilisation TM (mission time) 20 ans probabilité de défaillance par heure 4 x 10 Les calculs ont été... -
Page 21: Schéma D'encombrement
Module de sécurité AS-i AC009S 14 Schéma d’encombrement 1 : Prise d’adressage 2 : connecteur avec bornes à vis (option) -
Page 22: Correction De Défauts
AC009S Module de sécurité AS-i 15 Correction de défauts Les LED du module de sécurité AS-i pour armoire électrique affichent les états de fonctionnement défectueux ( Fonctionnement). -
Page 23: Maintenance, Réparation Et Élimination
Module de sécurité AS-i AC009S 16 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
