Paramètres/plage d'adresses
5.1 Plage d'adresses de la périphérie analogique intégrée
Plage d'adresses des voies d'entrée et de sortie analogique
Les adresses se répartissent en 5 voies d'entrée analogiques et 2 voies de sortie analogiques.
STEP 7 (TIA Portal) attribue automatiquement les adresses. Vous pouvez modifier les adresses
dans la configuration matérielle de STEP 7 (TIA Portal), c'est-à-dire indiquer l'adresse de début
que vous désirez. Les adresses des voies sont dérivées de cette adresse de début.
"EB x", par exemple, signifie adresse de début octet d'entrée x. "AB x", par exemple, signifie
adresse de début octet de sortie x.

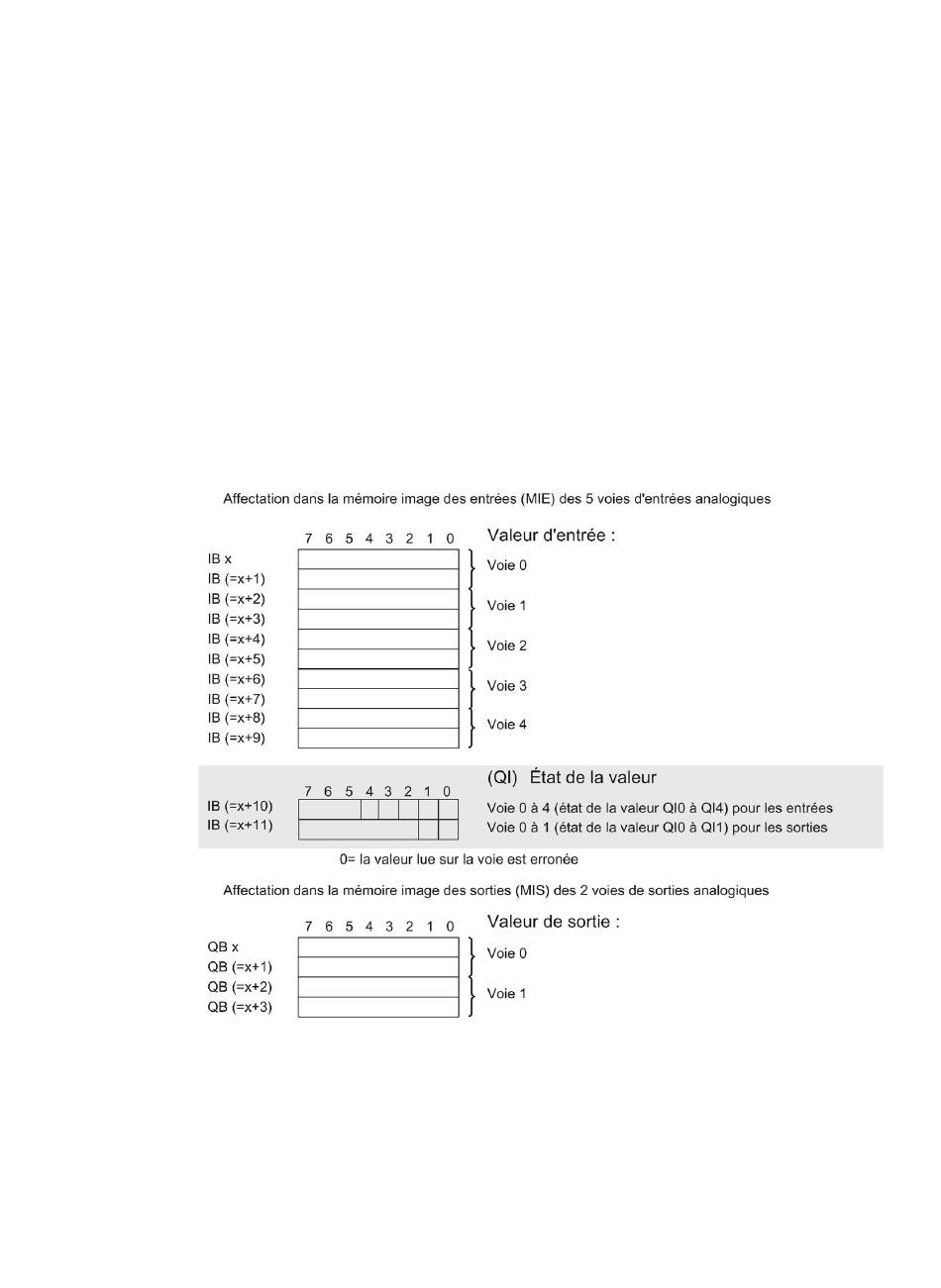

Figure 5-1
CPU 1512C-1 PN (6ES7512-1CK01-0AB0)
Manuel, 05/2021, A5E40898752-AB
Plage d'adresses périphérie analogique intégrée 7 voies avec état de la valeur
