Proline t-mass 65
2.2.6 Montage du capteur - version à insertion réglable
Afin de garantir des performances de mesure optimales, il convient de monter le capteur à inser-
tion correctement sur la conduite ou la gaine (30% du diamètre intérieur).

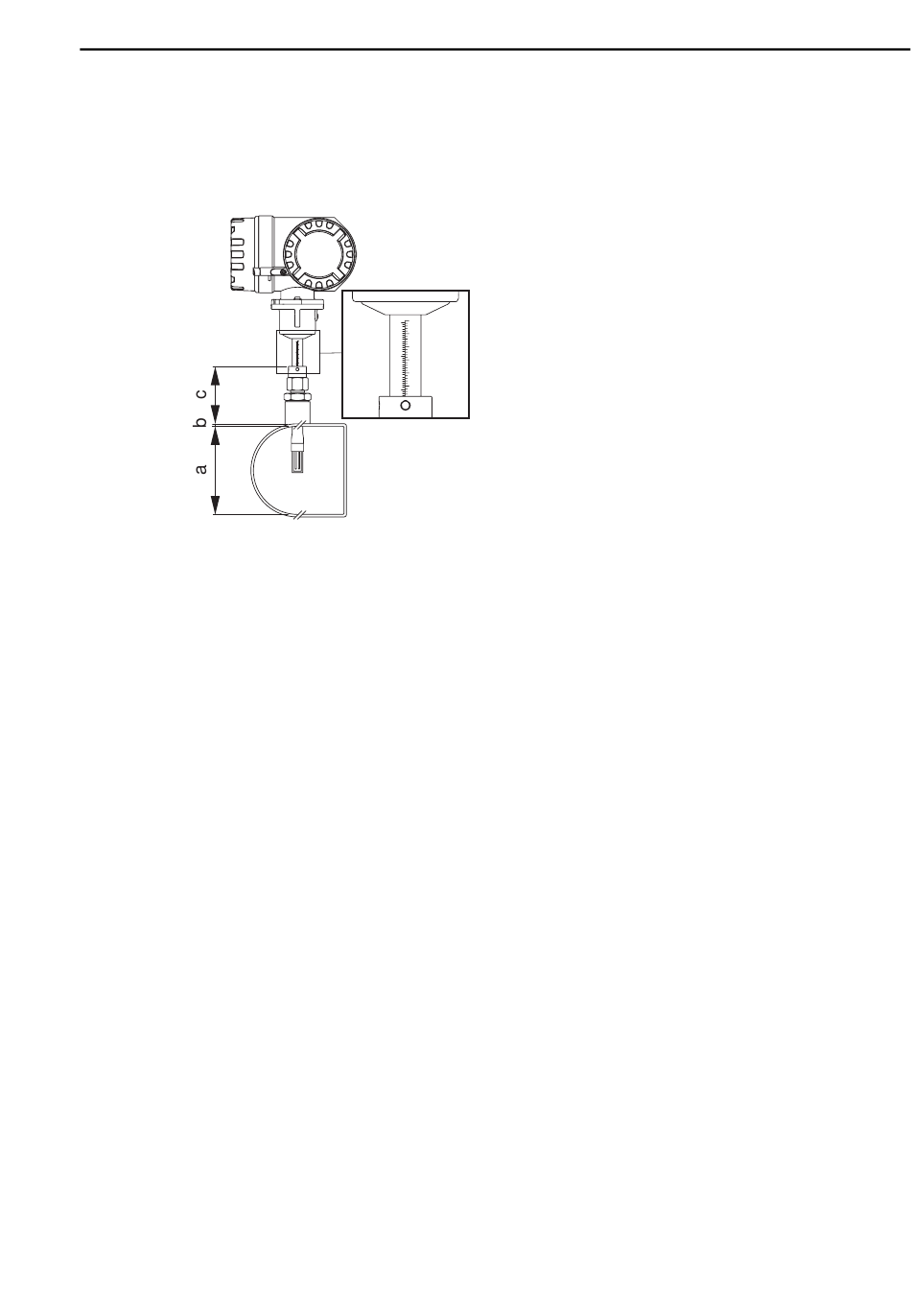

Les dimensions suivantes sont nécessaires pour le calcul de la profondeur d'insertion :
• Profondeur d'insertion = (0,3 x a) + b + c + 2,0 mm (0,079 inch)
2.2.7 Orientation de la version à bride
Les flèches sur le côté du boitier du capteur doivent être orientées dans le même sens que l'écou-
lement.
2.2.8 Orientation de la version à insertion
Le capteur étant réglé sur la bonne profondeur d'insertion, il convient de l'orienter par rapport
au sens d'écoulement. Après l'orientation, serrer le raccord afin de fixer et rendre étanche le cap-
teur. Serrer les deux vis de fixation.
#
Danger!
Les couples de serrage suivants sont à respecter pour le raccord de conduite :
- Contre-écrou : serrer manuellement, puis 1¼ de tour avec une clé
- Vis de fixation : 5 Nm (3,89 lbf ft)
Endress+Hauser
D
230
9
220
230
9
220 210
210
8
200
8
190 200
180
7
190
180
7
a. Diamètre intérieur d'une conduite ronde.
Hauteur dans le cas d'une gaine rectangulaire, lors-
que le capteur doit être monté verticalement, ou lar-
geur en cas de montage horizontal.
(a = min. 59 mm / 2,32")
b. Epaisseur de la paroi de conduite ou de la gaine
rectangulaire
c. Profondeur du manchon à souder sur la conduite ou
la gaine y compris raccord du capteur et set de mon-
tage (si utilisé).
Détail D :
Tube d'insertion avec graduation en millimètres ou
pouces.
A0007535
