Proline t-mass 65

3. 2 Protection

Les appareils remplissent toutes les exigences de IP 67.
Après montage sur le terrain ou après des travaux de maintenance il est indispensable de respec-
ter les points suivants afin de garantir le maintien de la protection IP 67 :
• Monter l'ensemble de mesure de manière à ce que les entrées de câble ne soient pas orientées
vers le haut.
• Ne pas enlever le joint de l'entrée de câble.
• Supprimer toutes les entrées de câble non utilisées et les remplacer par des bouchons aveugles.
3. 3 Contrôle des raccordements
• L'appareil de mesure ou les câbles sont-ils endommagés (contrôle visuel) ?
• La tension d'alimentation correspond-elle aux spécifications sur la plaque signalétique ?
• Le câble d'alimentation et le câble de signal sont-ils correctement raccordés ?
• Les câbles utilisés satisfont-ils aux spécifications nécessaires ?
• Les câbles montés sont-ils munis d'une décharge de traction ?
• Les différents types de câble sont-ils bien séparés ? Sans boucles ni croisements ?
• Toutes les bornes sont-elles correctement serrées ?
• Toutes les entrées de câble sont-elles montées, correctement serrées et bien étanches ?
• Les câbles sont-ils posés en boucle ?
• Tous les couvercles de boitier sont-ils montés et correctement raccordés ?

En plus pour les appareils avec communication bus de terrain

• Tous les composants servant au raccordement (T, boites de raccordement, connecteurs etc)
sont-ils correctement reliés entre eux ?
• Chaque segment du bus de terrain est-il muni des deux côtés d'une terminaison ?
• La longueur max. des câbles de bus de terrain et des dérivations est-elle conforme aux spéci-
fications ?
• Le câble de bus de terrain est-il blindé sur toute sa longueur et correctement mis à la terre ?
Endress+Hauser

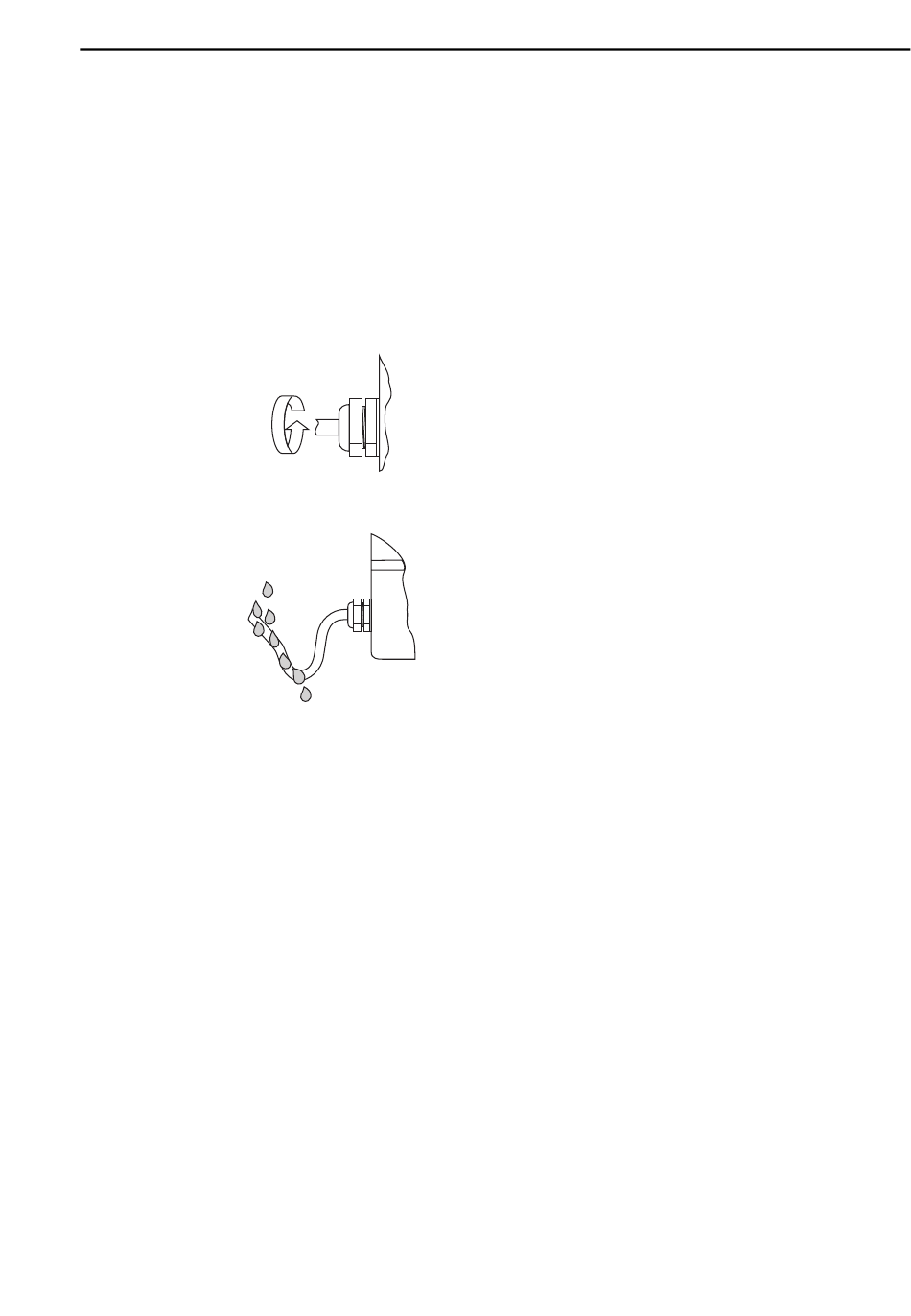

Serrer correctement les entrées de câble.
A0007549
Les câbles doivent former une boucle devant les entrées
("siphon").
A0007550
Câblage
17
