Principe de mesure

Ensemble de mesure

4
Principe et construction du système

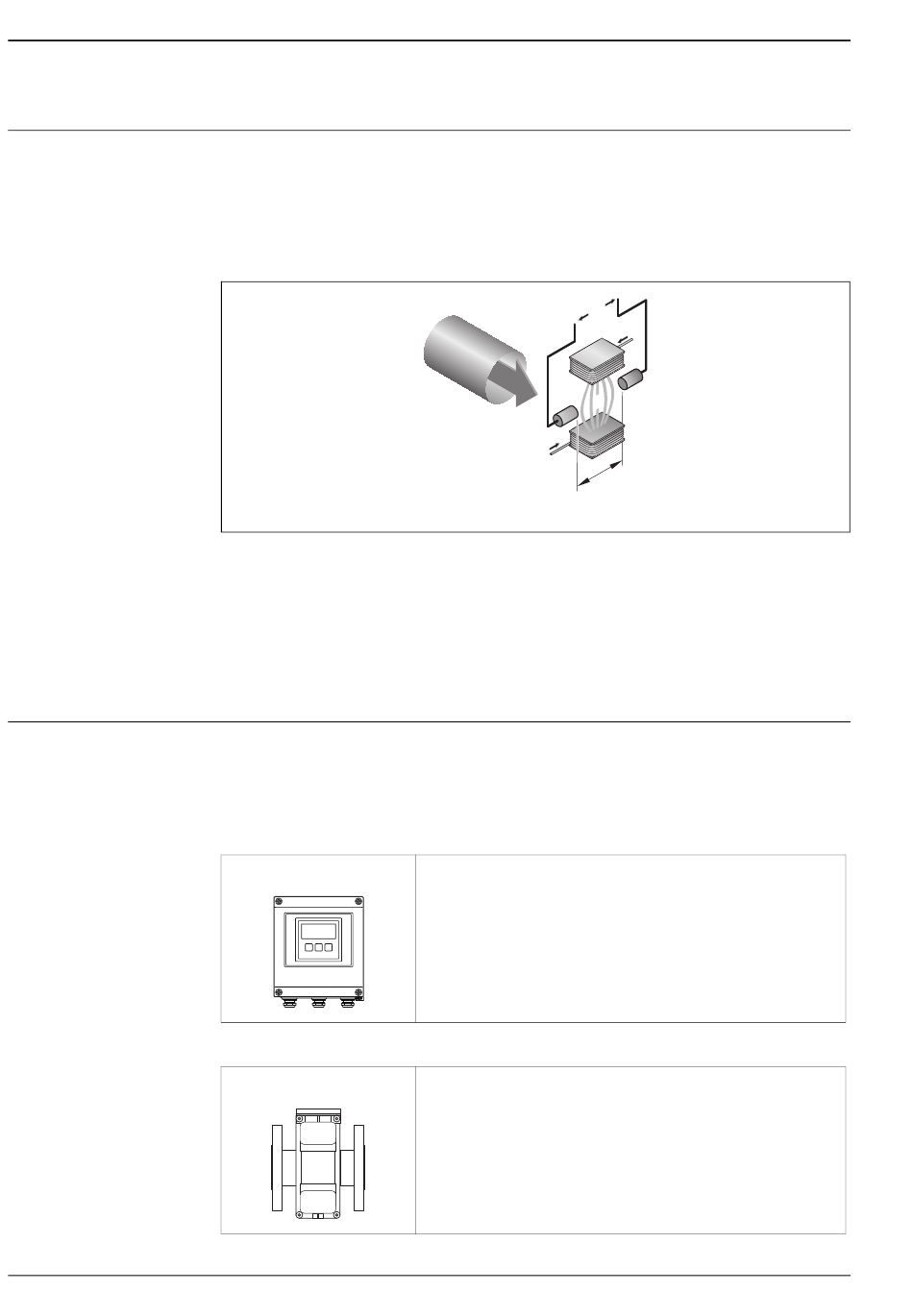

Selon la loi d'induction de Faraday une tension est induite dans un conducteur qui se déplace dans un champ
magnétique.
Dans le cas du principe électromagnétique, le conducteur est constitué par le produit qui s'écoule.
La tension induite est proportionnelle à la vitesse d'écoulement ; elle est amenée à l'ampli par le biais de deux
électrodes de mesure. Le volume écoulé est calculé par le biais de la section de conduite. Le champ magnétique
continu est généré par un courant continu avec polarité changeante.
Ue = B · L · v ; Q = A · v
Ue Tension induite
B Induction magnétique (champ magnétique)
L Ecart des électrodes
v Vitesse d'écoulement
Q Débit volumique
A Section de conduite
I Intensité du courant
L'ensemble de mesure comprend le transmetteur et le capteur.
Deux versions d'appareil sont disponibles :
• version compacte - le transmetteur et le capteur constituent une unité mécanique.
• version séparée - le transmetteur et le capteur sont montés à distance.
Transmetteur
Promag 800
A0017117
Capteur
Promag W (DN 300)
A0017040
U
B
I
L
Versions de boîtier et matériaux :
• boîtier compact : polycarbonate
• boîtier mural : polycarbonate
Configuration
• configuration locale, configuration par touches, 8 lignes 16 digits
• outil de configuration Config5800
Antenne GSM/GPRS disponible en option.
Diamètres nominaux : DN 25...300 (1...12")
Matériaux
• Capteur : Alu revêtu AlSi10Mg,
en option : soudure avec vernis de protection
• Tube de mesure : inox 1.4301/304, 1.4306/304L
• Revêtement tube de mesure : polyuréthane, ébonite
• Electrodes : 1.4435, Alloy C-22
• Boîtier de raccordement version séparée : Alu revêtu AlSi10Mg,
en option : polycarbonate (IP68)
Proline Promag W 800
e
I
Endress+Hauser
A0017035
