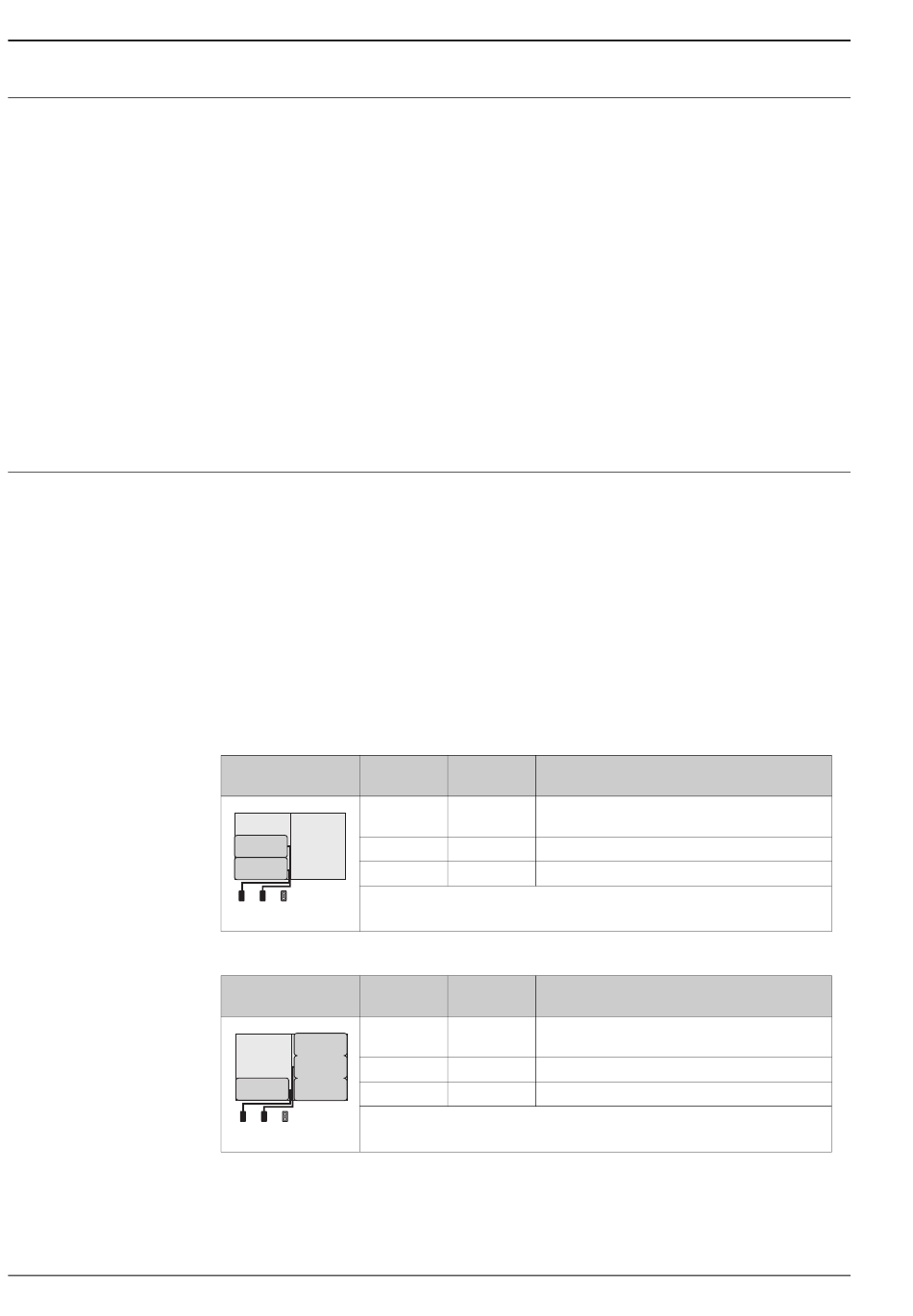

Datalogger (carte μSD)

Concept de piles

8
• Le datalogger intégré permet de représenter les données suivantes :
– Données de référence : heure, date, numéro courant etc
– Etats des totalisateurs : quantités positives et négatives totales/partielles, quantités totales/partielles nettes
– Débit : en unité de volume (par ex. m3/h) ou en %
– Cycles de mesure par heure, état de chargement des différents jeux de piles (B1, B2, B3), température de
la platine d'électronique
• Cycle de mémorisation réglable : 15 secondes à 24 heures.
• Lors d'un changement de piles, les données du datalogger ne sont pas perdues.
Le datalogger offre la possibilité de procéder à une seconde représentation de données parallèles avec une plus
haute résolution à l'intérieur d'une certaine plage horaire.
Les données sont stockées tous les jours dans un nouveau fichier sur la carte μSD (capacité de mémoire 2 GB).
Les fichiers peuvent être mémorisés sur un PC ou un ordinateur portable, pour une exploitation via l'interface
de service FXA291 avec l'outil de configuration Config5800. Une transmission des données par le biais du
modem GSM/GPRS optionnel via e-mail est également possible.

Alimentation

Possibilités d'agencement des piles
L'appareil de mesure offre trois possibilités de raccordement pour les piles, à utiliser en fonction de leur nombre
et de leur agencement. B1 et B2 sont les raccordements pour l'alimentation de l'appareil de mesure, B3 étant
le raccordement pour le modem GSM/GPRS.
L'appareil de mesure est tout d'abord alimenté par les piles au raccordement B2. Si la tension d'alimentation
de ces piles n'est plus suffisante, l'appareil de mesure émet un message et passe automatiquement à la pile au
raccordement B1.
Si l'appareil est alimenté par une alimentation externe et si cette dernière s'arrête de fonctionner, la pile au
raccordement B1 permet d'assurer cette alimentation (Back-up).
Le modem GSM/GPRS est toujours alimenté par les piles au raccordement B3.
Ceci est également le cas lorsque l'appareil de mesure est alimenté par une alimentation externe.
Configuration 1
Configuration piles Connecteur
B2
B1
Caractéristique de commande "Alimentation" pour cette configuration : 
B1 B2 B3
5W8B**–***F0********
A0017127
Configuration 2
Configuration piles Connecteur
B2
B1
Caractéristique de commande "Alimentation" pour cette configuration : 
B1 B2 B3
5W8B**–***G0********
A0017128
Nombre
Utilisation des piles
piles
Sauvegarde de l'alimentation de l'appareil de mesure
B 1 1
(Back-up)
B 2 1 Alimentation de l'appareil de mesure
B 3 – Alimentation du modem GSM/GPRS
Nombre
Utilisation des piles
piles
Sauvegarde de l'alimentation de l'appareil de mesure
B 1 1
(Back-up)
B 2 3 Alimentation de l'appareil de mesure
B 3 – Alimentation du modem GSM/GPRS
