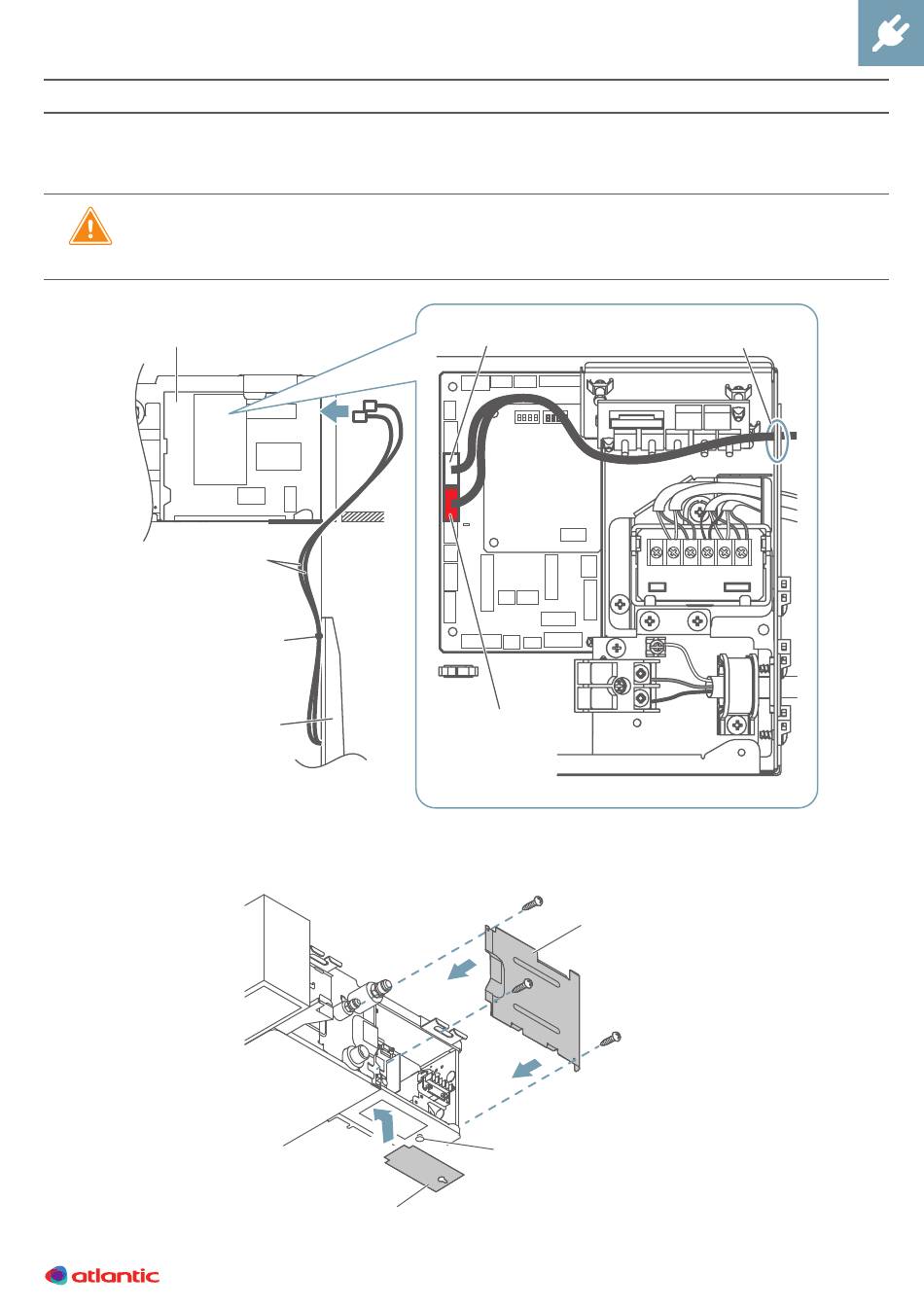

3. RACCORDEMENT ELECTRIQUE
1.
Passer les câbles de la façade par l'orifice pourvu à cet effet pour les raccorder aux connecteurs
CN155 et CN156 de la carte électronique de l'unité intérieure.
•
Veiller à associer la couleur des connecteurs de la façade à celle des connecteurs
de la carte. Un mauvais raccordement peut entraîner un mauvais fonctionnement de
l'appareil.
Boîtier de commande
unité intérieure
Câbles
Fixation câble
Façade
2.
Remettre en place les couvercles du boîtier de commande de l'unité intérieure.
Capot inférieur boîtier
CN155 (blanc)
CN156 (rouge)
de commande
Orifice de passage
des câbles
Capot boîtier
de commande
Vis
Resserrer cette vis
07
