3

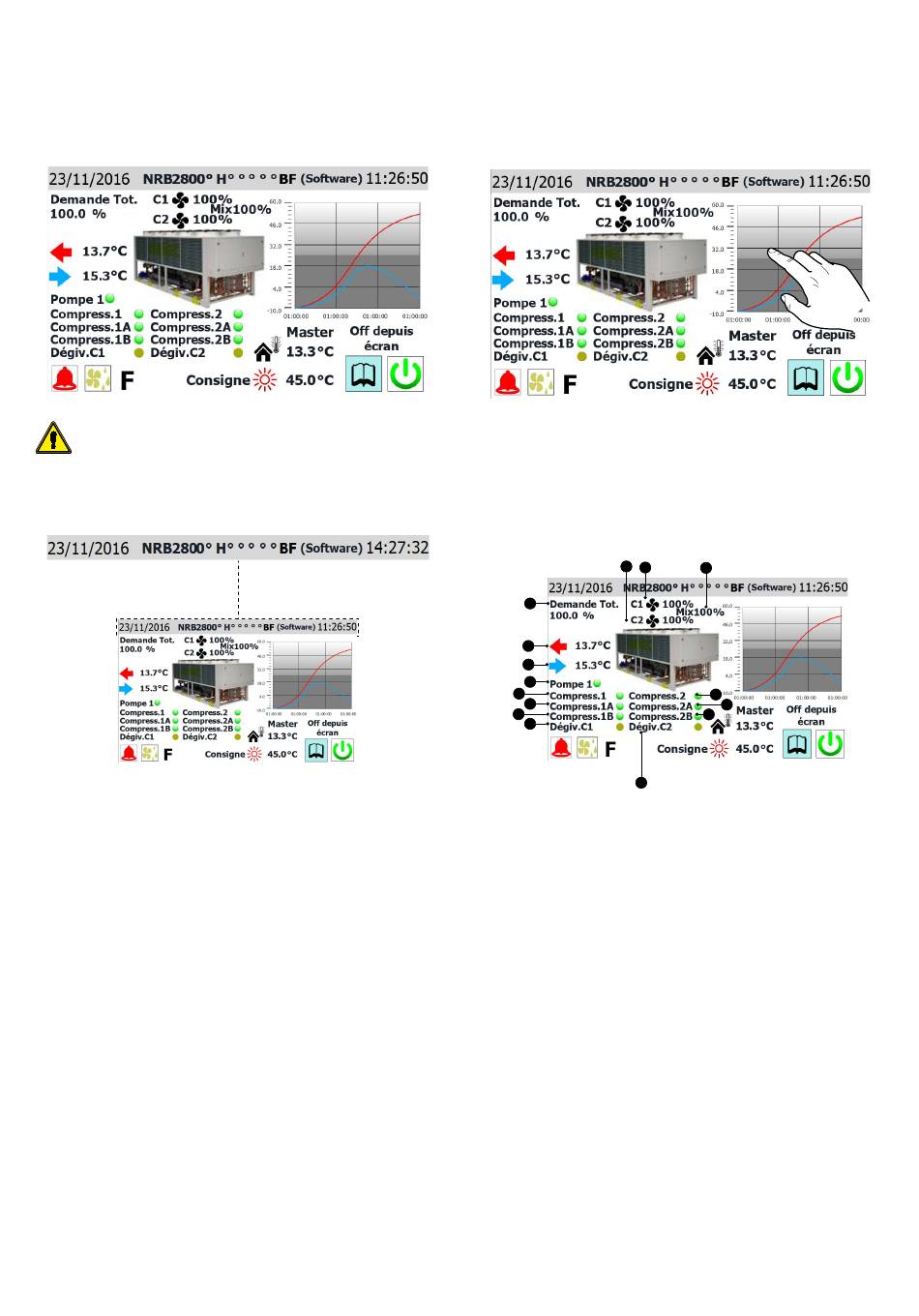

PAGE PRINCIPALE (HOME)
La visualisation standard lors du fonctionnement courant est une fenêtre dénommée
"Home" ; on pourra, sur cette fenêtre, (en fonction du type d'unité configurée), tenir sous
contrôle les principaux paramètres d'exploitation et avoir accès à certaines liaisons directes
vers d'autres menus opératoires ; Sont analysés et explicités, ci-dessous, tous les éléments
pouvant être visualisés et/ou gérés à partir de la fenêtre Home.
ATTENTION : certaines visualisations ne sont disponibles que si l'unité en est pour-
vue (par exemple, les données relatives au circuit de refroidissement naturel).
3.1 DONNÉES INSÉRÉES SUR LA BANDE SUPÉRIEURE
— Donnée imposée sur le système
— Chaîne de caractères calquant le configurateur de l'unité (pour de plus amples informa-
tions sur le configurateur de l'unité, voir le manuel technique de l'unité)
— Heure imposée sur le système
Notes:
Les unités présentent deux temporisateurs, l'un intégré au panneau C-touch et l'autre à la
platine de contrôle des unités ; ces temporisateurs peuvent présenter des impositions ho-
raires différentes (visibles sur la page "Configuration de l'horloge" du menu de l' installateur),
afin d'obtenir le marquage horaire des éventuelles alarmes enregistrées dans l'historique ;
il est conseillé de vérifier périodiquement que l'horaire de la carte et l'horaire du panneau
coïncident ; dans le cas contraire, les synchroniser;
Le sigle configuré de l'unité est inséré en usine et ne peut être modifié par l'utilisateur .
8
3.2 GRAPHIQUE DES TEMPÉRATURES D'ENTRÉE ET DE
SORTIE D'EAU
Le graphique visualisé sur la page principale représente l'évolution des températures de
l'eau en entrée et en sortie de l'unité ; les couleurs des séries dépendent de la modalité de
fonctionnement de l'unité : en rafraîchissement, la série en BLEU représente l'eau en sortie,
alors que la série en ROUGE représente l'eau en entrée ; au contraire, en chauffage, le ROUGE
représente l'eau produite, le BLEU l'eau de retour de l'installation ;
Si l'utilisateur clique sur le graphique, le "menu graphiques" est directement ouvert et l'on
pourra visualiser l'historique des divers graphiques disponibles ; pour retourner sur la page
principale, il faudra passer par la page de sélection des menus et, de là, à la page "Home" ;
3.3 VISUALISATIONS DE L'ÉTAT DE FONCTIONNEMENT DE
L'UNITÉ (DONNÉES EN TEMPS RÉEL)
3
2
2
1
5
6
7
8
9
10
11
15
1.
Donnée en pourcentage sur la demande de puissance de la part de l'installation
2.
Donnée en pourcentage sur la vitesse des ventilateurs relatifs au circuit 1
3.
Donnée en pourcentage sur la vitesse des ventilateurs relatifs au circuit 2 (cette donnée
n'est visible que si l'unité présente 2 circuits)
4.
Donnée en pourcentage sur la vitesse des ventilateurs en commun sur les unités
V-BLOCK (cette donnée n'est visible que si l'unité est de type V-BLOCK)
5.
Indique la température de l'eau produite par l'unité (donnée mesurée en temps réel)
6.
Indique la température de l'eau produite par l'unité (donnée mesurée en temps réel)
7.
Cette étiquette apparaît si la pompe de l'unité est active (si l'unité prévoit une pompe)
8.
Cette étiquette apparaît si le compresseur 1 de l'unité est actif
9.
Cette étiquette apparaît si le compresseur 1A de l'unité est actif (si présent)
10. Cette étiquette apparaît si le compresseur 1B de l'unité est actif (si présent)
11. Cette étiquette apparaît si le dégivrage est en cours sur le circuit 1
12. Cette étiquette apparaît si le compresseur 2 de l'unité est actif (si présent)
13. Cette étiquette apparaît si le compresseur 2A de l'unité est actif (si présent)
14. Cette étiquette apparaît si le compresseur 2B de l'unité est actif (si présent)
15. Cette étiquette apparaît si le dégivrage est en cours sur le circuit 2 (uniquement sur les
unités à double circuit)
Note: De nombreuses visualisations de cette section sont liées au type d'unité ; la présence
d'un second circuit, la présence de la pompe sur le côté de l'eau, le nombre de compresseurs
gérés par le système dépendent du type d'unité ;
4
12
13
14
