MENU ENTRÉES/SORTIES
On pourra, à l'aide du menu des entrées / sorties, observer de nombreuses valeurs lues par
les différentes sondes et par les différents transducteurs de l'unité ; ce menu ne permet pas
d'imposer des valeurs ; toutefois, d'importantes informations sur le fonctionnement de l'uni-
té sont disponibles, comme, par exemple, l'état des dégivrages, etc.

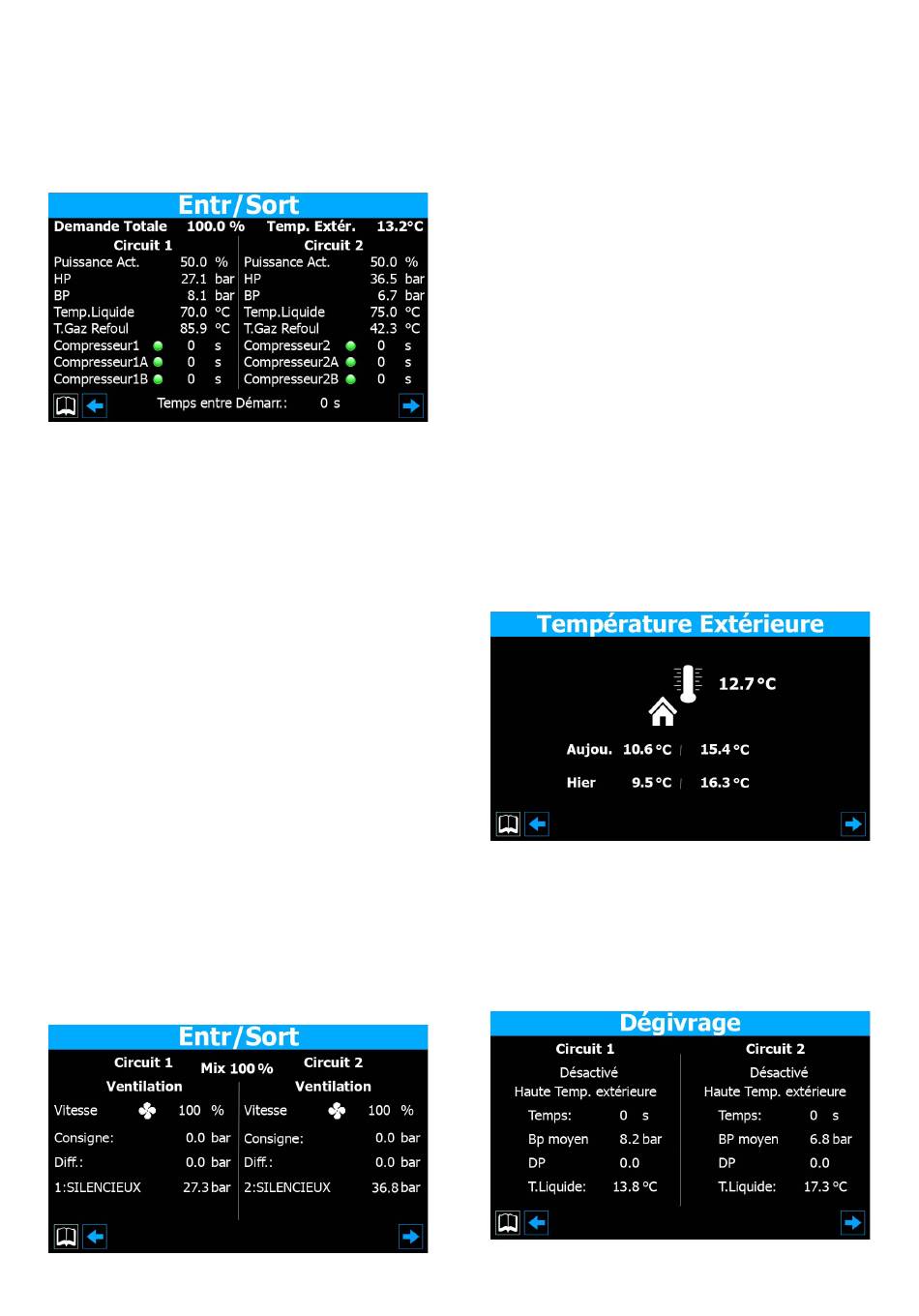

4.1 ÉTAT GÉNÉRAL DES ENTRÉES ET DES SORTIES
Cette fenêtre permet de visualiser :
— Valeur en pourcentage de la demande courante de puissance de la part de l'installation
— Valeur courante mesurée de la température extérieure
— Valeur en pourcentage de la charge courante du circuit 1
— Valeur courante de la pression relevée sur le côté à haute pression du circuit frigorifique
— Valeur courante de la pression relevée sur le côté à basse pression du circuit frigorifique
— Valeur courante de la température relevée sur le côté à basse pression du circuit frigo-
rifique
— Valeur courante de la température relevée sur le côté à haute pression du circuit frigo-
rifique
— Indication sur l'état (allumé ou éteint) des compresseurs du circuit 1 ; si un compresseur
est allumé, un cercle vert sera reporté à côté de l'étiquette. Par ailleurs, chaque compres-
seur comporte une indication en secondes indiquant (à l'aide d'un compte à rebours) le
temps minimal en ON ou le temps minimal en OFF (dans les deux cas, si la valeur lue est
de 0 s, c'est que le compresseur a déjà respecté le temps minimal en ON ou en OFF et
peut répondre instantanément à une demande de la part de l'installation)
— Indique le temps minimal entre deux décollages des compresseurs ; cet intervalle est
indiqué par un compte à rebours au bout duquel l'autorisation au décollage successif
des compresseurs est habilité
— Valeur en pourcentage de la charge courante relative au circuit 2 (si présent)
— Valeur courante de la pression relevée sur le côté à haute pression du circuit frigorifique
2 (si présent)
— Valeur courante de la pression relevée sur le côté à basse pression du circuit frigorifique
2 (si présent)
— Valeur courante de la température relevée sur le côté à basse pression du circuit frigori-
fique 2 (si présent)
— Valeur courante de la température relevée sur le côté à haute pression du circuit frigo-
rifique 2 (si présent)
— Indications sur l'état (allumé ou éteint) des compresseurs du circuit 2 ; si un compresseur
est allumé, un cercle vert sera reporté à côté de l'étiquette. Par ailleurs, chaque compres-
seur comporte une indication en secondes indiquant (à l'aide d'un compte à rebours) le
temps minimal en ON ou le temps minimal en OFF (dans les deux cas, si la valeur lue est
de 0 s, c'est que le compresseur a déjà respecté le temps minimal en ON ou en OFF et
peut répondre instantanément à une demande de la part de l'installation)
4.2 ÉTAT DE LA VENTILATION
10
Cette fenêtre permet de visualiser :
— Valeur en pourcentage de la vitesse courante des ventilateurs du circuit 1
— Valeur courante de la pression relevée pour la configuration de service des ventilateurs
sur le circuit 1
— Valeur courante de la pression relevée pour le différentiel à appliquer à la configuration
de service des ventilateurs sur le circuit 1
— État de la ventilation du circuit 1 ; cet état peut être :
Off = Ventilateurs éteints;
Préventilation = indique la marche anticipée des ventilateurs par rapport aux compresseurs ;
Haute pression = indique que le contrôle en fonction de la haute pression est actif ;
Postventilation = indique la phase de ventilation après la coupure des compresseurs ;
Antigivrage = indique la phase de ventilation empêchant l'accumulation de neige et la for-
mation de glace ;
Dégivrage = indique la phase de dégivrage ;
Basse pression = indique que le contrôle en fonction de la basse pression est en cours ;
Vitesse maximale = indique que les ventilateurs tournent à la vitesse maximale ;
Réduction du bruit = indique que la vitesse réduite est active afin d'abattre le bruit ;
— Valeur en pourcentage de la vitesse courante des ventilateurs du circuit 2 (si présent)
— Valeur courante de la pression relevée pour la configuration de service des ventilateurs
sur le circuit 2 (si présent)
— Valeur courante de la pression relevée pour le différentiel à appliquer à la configuration
de service des ventilateurs sur le circuit 2 (si présent)
— État de la ventilation du circuit 2 ; cet état peut être :
Off = Ventilateurs éteints;
Préventilation = indique la marche anticipée des ventilateurs par rapport aux compresseurs ;
Haute pression = indique que le contrôle en fonction de la haute pression est actif ;
Postventilation = indique la phase de ventilation après la coupure des compresseurs ;
Antigivrage = indique la phase de ventilation empêchant l'accumulation de neige et la for-
mation de glace ;
Dégivrage = indique la phase de dégivrage ;
Basse pression = indique que le contrôle en fonction de la basse pression est en cours ;
Vitesse maximale = indique que les ventilateurs tournent à la vitesse maximale ;
Réduction du bruit = indique que la vitesse réduite est active afin d'abattre le bruit ;
4.3 ÉTAT DE LA TEMPÉRATURE EXTÉRIEURE
Cette fenêtre permet de visualiser :
— Valeur courante de la température relevée de l'air extérieur
— Valeur minimale de la température de l'air extérieur enregistrée ce jour
— Valeur maximale de la température de l'air extérieur enregistrée ce jour
— Valeur minimale de la température de l'air extérieur enregistrée la veille
— Valeur maximale de la température de l'air extérieur enregistrée la veille
4.4 ÉTAT DE DÉGIVRAGE
1.
Indique l'état courant du dégivrage sur le circuit 1 ; cet état peut être :
