Perte de charge
Pression du système
Isolation thermique
Vibrations
40
• La valeur min. de fin d' é chelle recommandée est d' e nv. 1/20 de la valeur max. de fin d' é chelle
• Pour les applications les plus courantes, on peut considérer que 20...50 % de la fin d' é chelle
maximale est une valeur idéale.
• Une valeur basse de fin d' é chelle doit être sélectionnée pour les produits abrasifs (tels que les
liquides avec solides entraînés) : vitesse d' é coulement < 1 m/s (< 3 ft/s).
• Dans le cas de mesures de gaz :
– La vitesse d' é coulement dans les tubes de mesure ne devrait pas dépasser la moitié de la vitesse
du son (0,5 Mach).
– Le débit massique maximal dépend de la densité du gaz : formule → 6
Pour le calcul de la perte de charge : outil de sélection Applicator → 53
Il est important de n' a voir aucune cavitation ni dégazage des gaz contenus dans les liquides. Ceci est
évité par une pression de système suffisamment élevée.

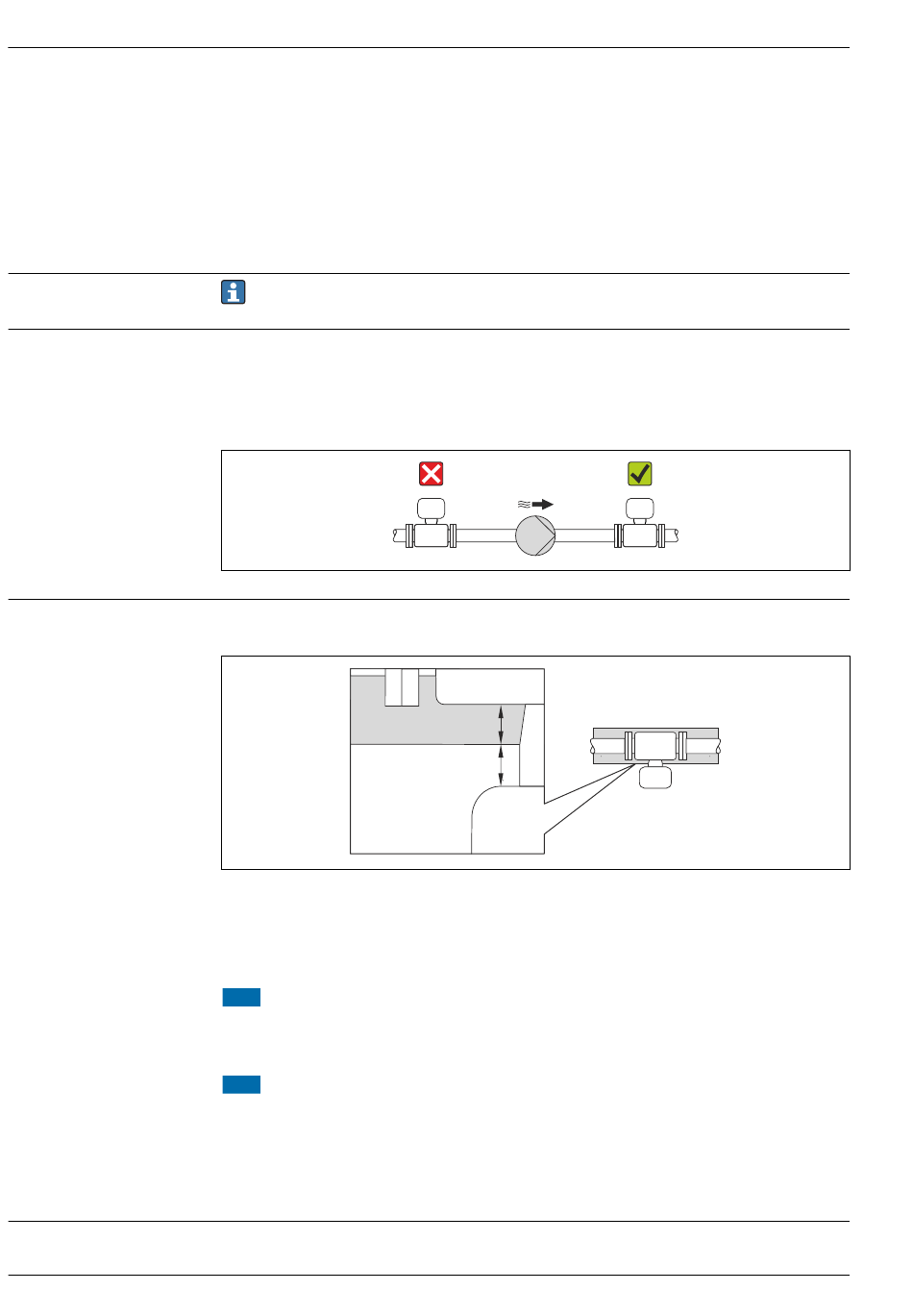

Les points de montage suivants sont de ce fait recommandés :
• au point le plus bas d' u ne colonne montante
• du côté refoulement de pompes (pas de risque de dépression)
Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur soit aussi faible que possible. Différents matériaux sont utilisables pour l' i solation.
a
Distance minimale avec l' i solation
t
Epaisseur de l' i solation maximale
L' é cart minimal entre le boîtier du transmetteur et l' i solation est de 10 mm (0,39 in), si bien que la
tête de transmetteur reste complètement dégagée.
AVIS
Risque de surchauffe en cas d'isolation
‣
S' a ssurer que la température à l' e xtrémité inférieure du boîtier du transmetteur n' e st pas
supérieure à 80 °C (176 °F)
AVIS
L'isolation peut aussi être plus importante que l'épaisseur d'isolation recommandée.
Condition :
‣
S' a ssurer qu' u ne convection suffisammennt grande est présente au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisammment grande du manchon du boîtier reste dégagée. La partie
non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure contre une
surchauffe ou un refroidissement.
Les vibrations de l' i nstallation n' o nt aucune influence sur le fonctionnement du débitmètre en raison
de la fréquence de résonance élevée des tubes de mesure.
t
a
Proline Promass G 100
A0015594
A0019919
