Sortie impulsion/fréquence
1
_
+
12345

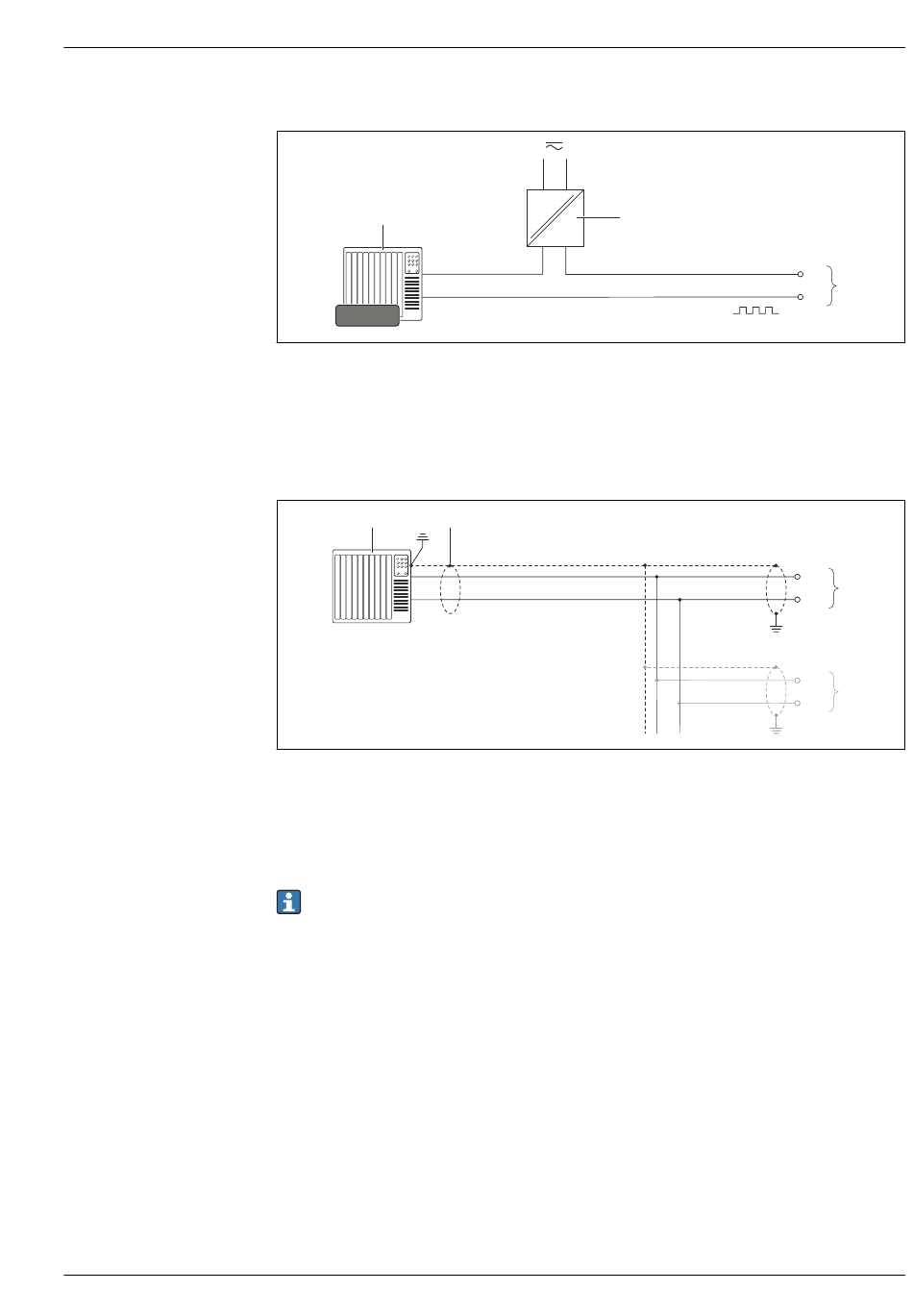

 9 Exemple de raccordement pour sortie impulsion/fréquence (passive)
1 Système/automate avec entrée impulsion/fréquence (par ex. API)
2 Tension d' a limentation
3 Transmetteur : respecter les valeurs d' e ntrée
PROFIBUS DP
1
2
A
B
 10 Exemple de raccordement pour PROFIBUS DP, zone non explosible et zone 2/Div. 2
1 Système/automate (par ex. API)
2 Blindage de câble, mise à la terre des deux côtés du blindage de câble nécessaire afin de satisfaire aux
exigences CEM ; tenir compte des spécifications de câble →  30
3 Transmetteur
Pour des taux de Baud > 1,5 MBaud il convient d' u tiliser une entrée de câble CEM et le blindage
de câble doit si possible atteindre la borne de raccordement.
2
– +
+
3
–
A0016801
A
3
B
A
3
B
A0021429
