Endress+Hauser Proline Promass G 100 Information Technique page 20

20
Selon l' e xécution du boîtier les transmetteurs peuvent être commandés avec bornes ou connecteurs.
Types de raccordement disponibles
Variante de
commande
Sortie
"Boîtier"
Options Bornes
A, B
A, B, C
Variante de commande "Boîtier" :
• Option A : compact, alu revêtu
• Option B : compact, inox
• Option C : ultracompact, inox

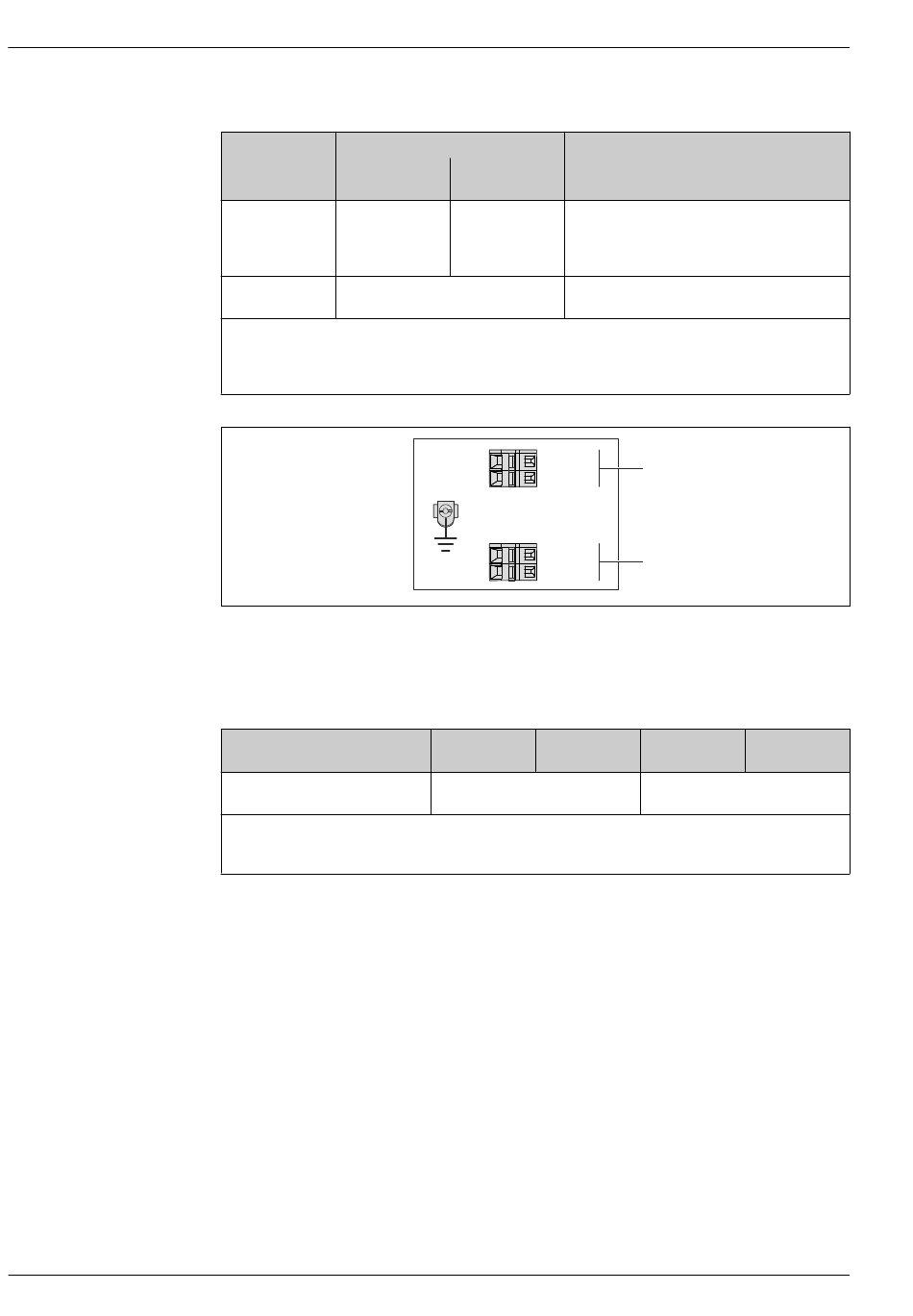

 5 Occupation des bornes Modbus RS485, variante de raccordement pour l' u tilisation en zone à sécurité
intrinsèque (raccordement via barrière de sécurité Promass 100)
1 Alimentation à sécurité intrinsèque
2 Modbus RS485
Variante de commande
"Sortie"
Option M
Variante de commande "Sortie" :
Option M : Modbus RS485, pour l' u tilisation en zone à sécurité intrinsèque (raccordement via barrière de
sécurité Promass 100)
Variante de raccordement EtherNet/IP
Variante de commande "Sortie", Option N
Sélection possible variante de commande
Tension
d'alimentation
Bornes • Option A : presse-étoupe M20x1
• Option B : filetage M20x1
• Option C : filetage G ½"
• Option D : filetage NPT ½"
Connecteurs Option I : connecteur M12x1
→  22
62 A
72 B
+
10 L
_
20 L
20 (L-) 10 (L+)
Tension d' a limentation à sécurité
intrinsèque
Proline Promass G 100
"Raccordement électrique"
2
1
72 (B) 62 (A)
Modbus RS485 sécurité intrinsèque
Endress+Hauser
A0017053
