Information technique
TI053D/14/fr/10.03
Débitmètre massique Coriolis
promass 80/83 F, M
Instrument de mesure multivariable pour les liquides
et gaz
Avantages en bref
• Système équilibré à double tube pour
une utilisation sous conditions de pro-
cess très différentes
• Grande insensibilité aux vibrations
• Diamètres nominaux DN 8...150
• Montage simple et économique
• Construction compacte de faible
encombrement
• Le système de mesure fonctionne indé-
pendamment des propiétés du produit
• Design hygiénique selon les dernières
directives : agrément 3A
• Qualité de produit garantie car possibi-
lité de nettoyage NEP/SEP
• Boitier de terrain robuste en aluminium
ou inox en IP 67

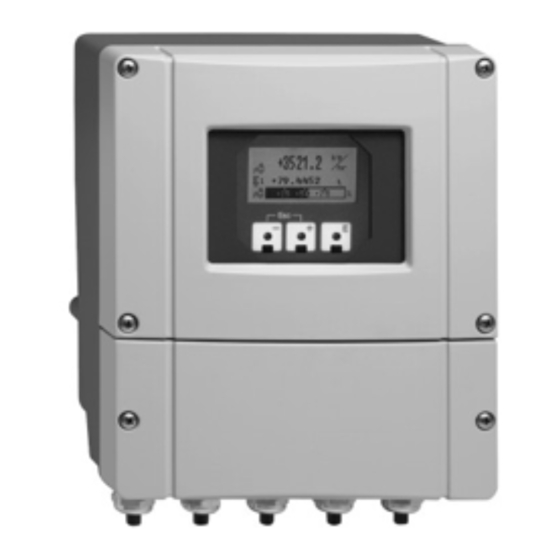

• Boitier pour montage mural en IP 67
pour la version séparée
• Promass 83 avec "Touch Control" :
programmation de l'extérieur sans
ouverture du boîtier
• Pack de logiciels extensible :
– pour le dosage
– pour la mesure de concentration
– pour un diagnostic étendu
• Menus "Quick Setup" pour une mise en
service simple sur le terrain
• Interface pour connexion à tous les
systèmes de contrôle de process
actuels : HART, PROFIBUS-PA/-DP,
FOUNDATION Fieldbus
• Intégration dans des systèmes de
sécurité avec exigences en termes de
sécurité fonctionnelle jusqu'à SIL 2
• Agréments Ex : ATEX, FM, CSA
• Grande fonctionnalité. Mesure simulta-
née du débit (masse, volume), de la
densité et de la température.
• Précision élevée
– Liquides :
Promass 80 : ±0,15%
Promass 83 : ±0,10%
– Gaz : ±0,50%
Domaines d'application Promass F
Capteur entièrement soudé pour des
températures de produit jusqu'à +200 °C
Exemples d'applications :
• Version haute température pour tempé-
ratures du produit jusqu'à 350 °C
• Gaz, gaz liquides (Butane, Propane)
• Détergents et solvants
• Fuel et carburants
• Huiles végétales, graisses animales
• Latex, huiles silicone
• Toluène, benzène, alcool, méthane
• Produits alimentaires
Domaines d'application Promass M
Capteurs avec deux tubes de mesure
droits en titane ; également pour pres-
sions de process jusqu'à 350 bar.
Exemples d'applications :
• Gaz naturel comprimé
• Dentifrice, huiles végétales, vinaigre
• Additifs, ketchup, mayonnaise
