Siemens SITRANS LVL200S Mise En Service

Siemens SITRANS LVL200S Mise En Service

Namur
Masquer les pouces Voir aussi pour SITRANS LVL200S:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

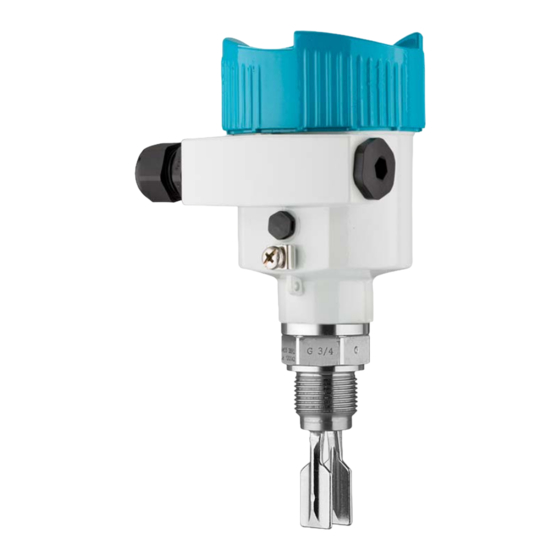

Vibrating Switches
SITRANS LVL200S
NAMUR
Mise en service • 11/2016

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens SITRANS LVL200S

Sommaire des Matières pour Siemens SITRANS LVL200S

  • Page 1 Vibrating Switches SITRANS LVL200S NAMUR Mise en service • 11/2016...
  • Page 2 SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 3: Table Des Matières

    Remplacement de l'électronique ..................25 Marche à suivre en cas de réparation................25 Démontage Étapes de démontage ....................26 Recyclage ........................26 Annexe Caractéristiques techniques ................... 27 Dimensions ........................34 Marque déposée ......................37 *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 4 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2016-11-18 SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 5: Propos De Ce Document

    Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 6: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le SITRANS LVL200S est un appareil destiné à la détection de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".

  • Page 7: Caractéristiques De Sécurité Sur L'appareil

    L'appareil satisfait les exigences légales des directives respectives de l'UE. Avec le marquage CE, nous confirmons que le contrôle a été effectué avec succès. Conformité SIL Le SITRANS LVL200S satisfait aux exigences relatives à la sécurité fonctionnelle selon IEC 61508 resp. CEI 61511. Vous trouverez de plus amples informations dans le Safety Manual "SITRANS LVL200". Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques des applications Ex.

  • Page 8: Description Du Produit

    Numéros d'articles documentation • Marquage SIL (avec qualification SIL départ usine) Fonctionnement Le SITRANS LVL200S est un détecteur de niveau à lames vibrantes Domaine d'application destiné à la détection de niveau de tout type de liquide. Il est conçu pour les applications industrielles dans tous les secteurs d'activité.

  • Page 9: 3.3 Réglage Et Configuration

    électronique intégré puis convertie en un ordre de commu- tation. Tension d'alimentation Le SITRANS LVL200S est un appareil compact, c'est à dire qu'il peut fonctionner sans exploitation externe. L'électronique intégrée exploite le signal niveau et délivre un signal de commutation qui vous permet d'enclencher directement un appareil asservi en aval (p.ex.

  • Page 10: Stockage Et Transport

    JIS B 2210-1984, GOST 12821-80. D'autres informations sont disponibles dans la notice complémentaire "Bride selon DIN-EN-ASME-JIS". Préamplificateur Le préamplificateur SW E60 est une pièce de rechange pour le détec- teur de niveau à seuils SITRANS LVL200S. De plus amples informations sont disponibles dans la notice de mise en service du préamplificateur. SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 11 Pour raccorder les détecteurs de niveau avec un raccord débran- Connecteur chable à l'alimentation tension ou à l'exploitation du signal, les cap- teurs sont également disponibles avec des connecteurs enfichés. Les connecteurs enfichés suivants sont disponibles : • M12 x 1 • ISO 4400 • Harting HAN 7D • Harting HAN 8D • Amphenol-Tuchel *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 12: Montage

    à l'eau avec un commutateur de densité réglé sur ≥ 0,7 g/cm³ (0.025 lbs/in³). Veillez au montage du détecteur SITRANS LVL200S à ce que ce repère se trouve bien au niveau du point de commutation désiré. Tenez compte que le point de commutation de l'appareil se décalera si la densité du produit est différente de celle de l'eau - eau 1 g/cm³ (0.036 lbs/in³). Pour les pro-...
  • Page 13 Point de commutation Fig. 4: Montage horizontal (position de montage recommandée, en particulier pour les produits colmatants) Point de commutation 2 Repère pour la version filetée, orienté vers le haut Sur la version à bride, la fourche est orientée de la manière suivante. *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 14 Fig. 6: Mesures prises contre l'infiltration d'humidité Avertissement ! Transport Ne tenez pas le détecteur SITRANS LVL200S par les lames vibrantes. En particulier pour les versions à bride ou à tube, vous pourriez endommager les lames par le poids de l'appareil. Transpor- tez les appareils revêtus avec grande précaution et évitez tout contact avec les lames.

  • Page 15: Consignes De Montage

    Nous attirons votre attention sur le fait que le raccord à souder n'est pas adapté aux appareils revêtus. Vissez le détecteur SITRANS LVL200S dans le raccord à souder jusqu'en butée. Vous pouvez déjà déterminer la position ultérieure avant de souder. Marquez la position adéquate du raccord à souder.

  • Page 16: Émaillage

    Émaillage Traitez les appareils revêtus d'émail avec une précaution particulière et évitez les coups ou chocs durs. Retirez le SITRANS LVL200S de son emballage que juste avant le montage. Introduisez le SITRANS LVL200S avec précaution dans le piquage de la cuve et évitez tout contact avec les bords vifs de la cuve.
  • Page 17 Avertissement ! Si vous constatez (par ex. grâce à une signalisation de défaut du SITRANS LVL200S) que le produit a déjà pénétré dans l'élément vibrant, l'appareil doit être remplacé immédiatement. *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 18: Raccordement À L'alimentation En Tension

    Raccordez l'alimentation en tension suivant les schémas suivants. Respectez pour cela les réglementations d'installation générales en vigueur. Reliez toujours le détecteur SITRANS LVL200S à la terre de la cuve (liaison équipotentielle) ou pour les cuves en plastique au po- tentiel du sol le plus proche. Utilisez pour cela la borne de terre entre les presse-étoupe sur le côté du boîtier de l'appareil. Cette liaison...

  • Page 19: Schéma De Raccordement Boîtier À Chambre Unique

    10. Revisser le couvercle du boîtier Le raccordement électrique est terminé. Schéma de raccordement boîtier à chambre unique Les schémas suivants sont valables aussi bien pour la version non Ex que pour la version Ex-d. *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 20: Compartiment Électronique Et De Raccordement

    5 Élément filtre CEM (en option) Touche de simulation Bornes de raccordement Schéma de raccordement Pour le raccordement à un amplificateur-séparateur selon NAMUR (IEC 60947-5-6, EN 50227). Vous trouverez d'autres informations au chapitre "Caractéristiques techniques". Fig. 9: Schéma de raccordement boîtier à chambre unique SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 21: Mise En Service

    Touche de simulation (4) Remarque: Si vous voulez tester l'appareil, plongez les lames vibrantes du détec- teur SITRANS LVL200S uniquement dans un liquide. Ne testez pas le fonctionnement du détecteur SITRANS LVL200S avec la main. Cela pourrait endommager l'appareil. Éléments de réglage Fig. 10: Préamplificateur SWE60N - sortie NAMUR...

  • Page 22: Tableau De Fonctionnement

    Le tableau ci-dessous vous donne un aperçu des états de commuta- tion en fonction du mode de fonctionnement réglé et du niveau. Remarque: Le réglage du mode de fonctionnement à l'amplificateur-séparateur NAMUR doit être sélectionné de telle façon que la sortie de commu- SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 23 Courbe ca- ≥ 2,2 mA ractéristique décroissante max. Rouge Courbe ca- ≤ 1,0 mA ractéristique décroissante max. Arrêt Courbe caracté- ≥ 2,2 mA ristique croissante min. Rouge Courbe caracté- ≤ 1,0 mA ristique croissante min. Arrêt Anomalie Quelconque ≤ 1,0 mA Clignote rouge *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 24: Maintenance Et Élimination Des Défauts Maintenance

    Choix de la mauvaise Régler la courbe caractéristique correcte à l'inverseur courbe caractéristique de courbe (protection antidébordement, protection contre la marche à vide). Le câblage doit être réalisé suivant le principe du courant repos. SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 25: Remplacement De L'électronique

    Notez que les versions d'appareils émaillées nécessitent des préam- plificateurs spéciaux. Ces préamplificateurs portent la désignation SW60E ou SW60E1. Marche à suivre en cas de réparation Si une réparation venait à s'imposer, prière de contacter Siemens Milltronics Process Instruments Inc. Vous trouverez les sites sur notre page d'accueil "www.siemens.com/processautomation". *7ML19985KT31*...

  • Page 26: Démontage

    Matériaux : voir au chapitre "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 27: Annexe

    Ʋ Matériau support 316L Ʋ Verre scellé Verre au borosilicate - Schott n° 8421 Ʋ Contacts 1.4101 ou version étanche au gaz *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 28 Sortie bifilaire NAMUR Consommation de courant Ʋ Courbe caractéristique descendante ≥ 2,2 mA émergées/≤ 1,0 mA immergées (max.) Ʋ Courbe caractéristique ascendante ≤ 1,0 mA émergées/≥ 2,2 mA immergées (min) Ʋ Signalisation de défaut ≤ 1,0 mA Système d'exploitation nécessaire Système d'exploitation NAMUR selon IEC 60947-5-6 (EN 50227/DIN 19234) SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 29 (32 °F) (122 °F) (212 °F) (302 °F) (392 °F) Fig. 20: Influence de la température process sur le point de commutation Décalage du point de commutation en mm (in) Température process en °C (°F) Point de commutation avec conditions de référence (rainure) Lames vibrantes *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 30 Point de commutation avec conditions de référence (rainure) Lames vibrantes Reproductibilité 0,1 mm (0.004 in) Hystérésis Env. 2 mm (0.08 in) pour montage vertical Retard de commutation Env. 500 ms (ON/OFF) Fréquence de mesure Env. 1200 Hz SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 31 100 bars/10000 kPa (1450 psig) et à une température process maximale de +50 °C (+122 °F) (uniquement pour les versions filetées). Température de process (température au filetage ou à la bride) Ʋ SITRANS LVL200S en 316L/alloy C22 -50 … +150 °C (-58 … +302 °F) (2.4602) Température process (température au filetage ou à la bride) avec extension hautes températures (en option)
  • Page 32 1 g à 5 … 200 Hz selon EN 60068-2-6 (vibration avec résonance) Ʋ Capteur 1 g à 5 … 200 Hz selon EN 60068-2-6 (vibration avec résonance) pour longueur du capteur jusqu'à 50 cm (19.69 in) SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 33 Ceux-ci font partie de la livraison des appareils. Suivant la version M12 x 1, selon ISO 4400, Harting, 7/8" FF. *7ML19985KT31* SITRANS LVL200S - Mise en service...

  • Page 34: Dimensions

    ~ 116 mm (4 ") ") ø 80 mm ø 84 mm (3 ") ") M20x1,5/ M20x1,5 M20x1,5/ ½ NPT ½ NPT Fig. 26: Versions de boîtiers Boîtier en aluminium Boîtier en acier inoxydable, électropoli SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 35 SITRANS LVL200S 32 (G¾A, ¾"NPT) 41 (G1A, 1"NPT) G¾A, ¾"NPT G1A, 1"NPT ø 33,7 mm (1.33") Fig. 27: SITRANS LVL200S Raccord fileté Clamp Cône DN 25 Raccord union DN 40 Bride Tuchenhagen Varivent *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 36 SITRANS LVL200S, options Fig. 28: Options Passage étanche au gaz Extension haute température SITRANS LVL200S - Mise en service *7ML19985KT31*...

  • Page 37: Marque Déposée

    Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 38 Notes SITRANS LVL200S - Mise en service *7ML19985KT31*...
  • Page 39 Notes *7ML19985KT31* SITRANS LVL200S - Mise en service...
  • Page 40 For more information www.siemens.com/level www.siemens.com/weighing Siemens Canada Limited Subject to change without prior notice PD PA PI LW *7ML19985KT31* Rev. 1.0 1954 Technology Drive P.O. Box 4225 © Siemens AG 2016 Peterborough, ON K9J 7B1, Canada email: techpubs.smpi@siemens.com Printed in Canada www.siemens.com/processautomation...
