Généralités
Conditions de montage pour
la mesure de niveau
Endress+Hauser
σ = √I / √τ
Avec :
• I est la fréquence des impulsions
• τ est l' a mortissement sortie (peut être sélectionné par l' u tilisateur), (paramètre d' a ppareil :
amortissement sortie)
Différents intervalles de confiance peuvent être calculés à partir de l' é cart-type. L' i ntervalle de
confiance 2σ est généralement utilisé pour la planification des systèmes de mesure radiométrique.
Environ 95 % de toutes les fréquences d' i mpulsions affichées s' é cartent de la moyenne de moins de
2σ. L' é cart n' e st supérieur à 2σ que dans environ 5 % de tous les cas.
I
 9 95 % de toutes les valeurs mesurées se situent dans l' i ntervalle de confiance 2σ.
Pour calculer l' e rreur statistique relative (%) mesurée, l' é cart-type est divisé par la fréquence des
impulsions :
2σ = 2σ / I = 2 / √ (I τ)
rel
Exemple :
• I = 1 000/s
• τ = 10 s
2σ = 0,02 = 2 %
rel
En règle générale, la fluctuation du signal statistique peut être réduite en augmentant la valeur
d' a mortissement de sortie (paramètre de l' a ppareil : amortissement sortie) ou l' i ntensité de
rayonnement.

Conditions de montage

• L' a ngle d' é mission du conteneur de source doit être parfaitement aligné par rapport à la gamme de
mesure du Gammapilot FMG50. Observer les repères de gamme de mesure de l' a ppareil.
• Il est recommandé de monter le conteneur de source et le Gammapilot FMG50 aussi près que
possible de la cuve. L' a ccès au faisceau doit être rendu impossible par une protection appropriée.
• Le Gammapilot FMG50 doit être protégé contre l' e nsoleillement direct et la chaleur du process,
afin de garantir sa durée de vie.
• Option : "Capot de protection climatique"
• Option : "Écran thermique pour le capteur"
• Des brides sont fournies en option avec l' a ppareil.
• L' a ppareil doit être monté de sorte qu' i l puisse supporter le poids du Gammapilot FMG50 dans
toutes les conditions du process (p. ex. vibrations).
Davantage d' i nformations concernant l' u tilisation de sécurité du Gammapilot FMG50 peuvent
être trouvées dans le manuel de sécurité fonctionnelle.
Conditions
• Le Gammapilot FMG50 est monté verticalement pour les mesures de niveau.
• Lorsque le Gammapilot FMG50 est monté à l' e nvers, il peut être muni d' u n support supplémentaire
(étrier de fixation) pour éviter d' e ndommager le câble de raccordement ou l' a ppareil s' i l tombe.

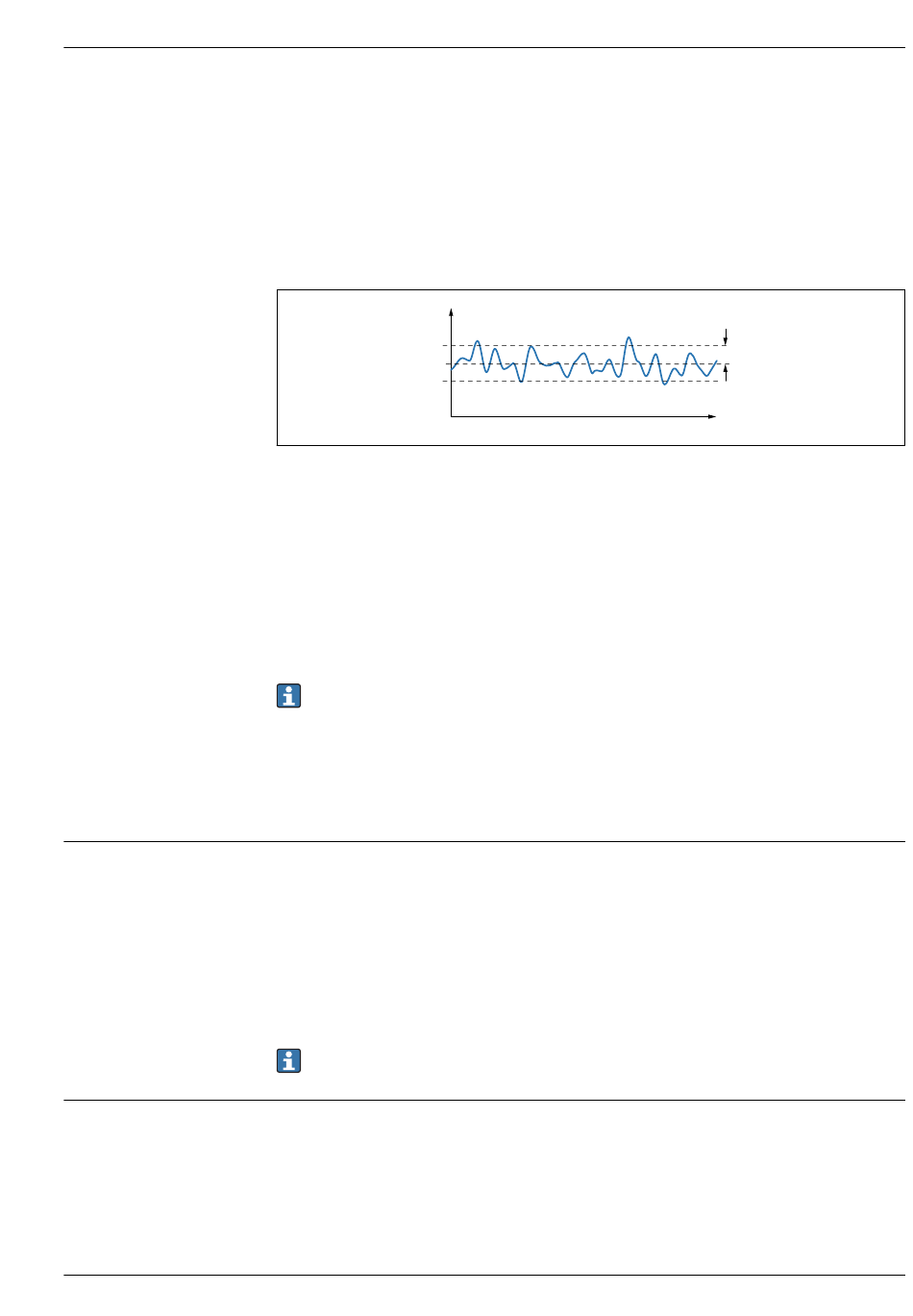

2s
t
A0018258
25
