Input / Output Controller
1.
Installation

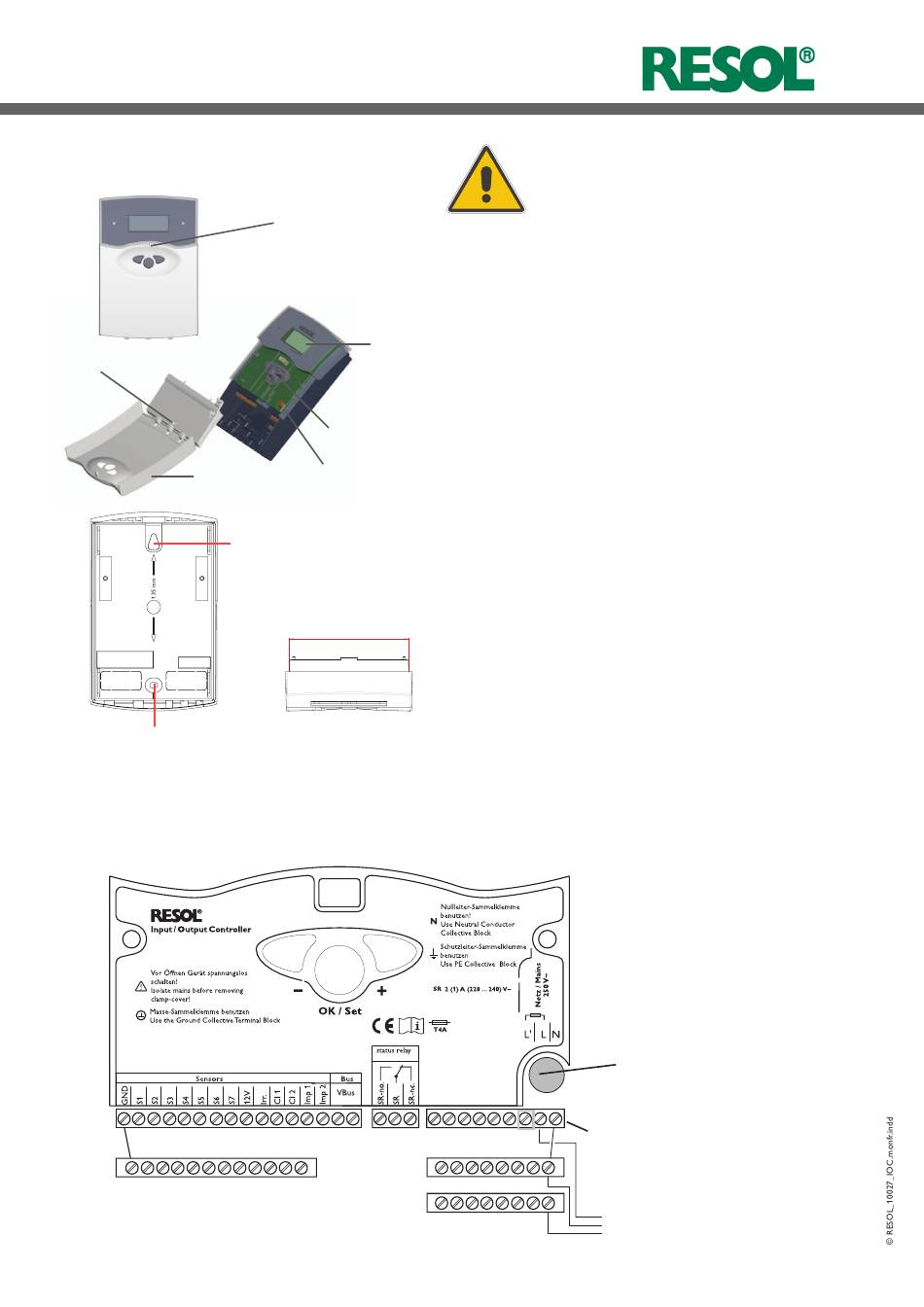

1.1 Montage
vis de fermeture
couvercle
attache
1.2
Branchement électrique
1.2.1 Présentation des branchements électriques
bornes pour les sondes
plaque à bornes de masse pour les sondes
4
|
fermeture push-push
appuyer pour ouvrir
appuyer pour fermer
écran
touches
fusible T4A
dispositif d'accrochage
144 mm
VBus
®
Attention!
Débranchez l'appareil avant
d'ouvrir le boîtier!
Le montage de l'appareil doit s'effectuer exclusivement dans
un endroit clos et sec. Afin d'assurer le bon fonctionnement
de celui-ci, veillez à ne pas l'exposer à des champs électro-
magnétique trop intenses.
L'IOC doit pouvoir être séparé du réseau électrique par
le biais d'un dispositif supplémentaire (avec un écart d'au
moins 3 mm sur tous les pôles) ou par le biais d'un dispo-
sitif séparateur, conformément aux règles d'installation en
vigueur. Veillez à maintenir le câble d'alimentation électrique
séparé des câbles des sondes.
1. Ouvrez le couvercle en appuyant sur la fermeture push-
push. Dévissez la vis du couvre-bornes et détachez celui-
ci avec le couvercle en tirant tous deux vers le bas.
2. Marquez le point d'accrochage sur le mur ou la paroi,
percez et introduisez la cheville et la vis dans le trou
correspondant.
3. Accrochez le boîtier à la vis supérieure et marquez le
point de fixation inférieur (distance entre les deux trous:
135 mm). Percez le mur ou la paroi et introduisez la che-
ville et la vis dans le trou correspondant.
4. Accrochez le boîtier à la vis supérieure et fixez-le avec la
vis inférieure.
5. Effectuez les branchements électriques de l'appareil con-
formément au schéma de connexion des bornes.
6. Refermez correctement le boîtier.
fusible T4 A
bornes d'alimentation électrique
plaque à bornes pour le fil neutre
plaque à bornes pour le fil protecteur
L
N
PE
Netz / Mains
22 0... 24 0 V ~
