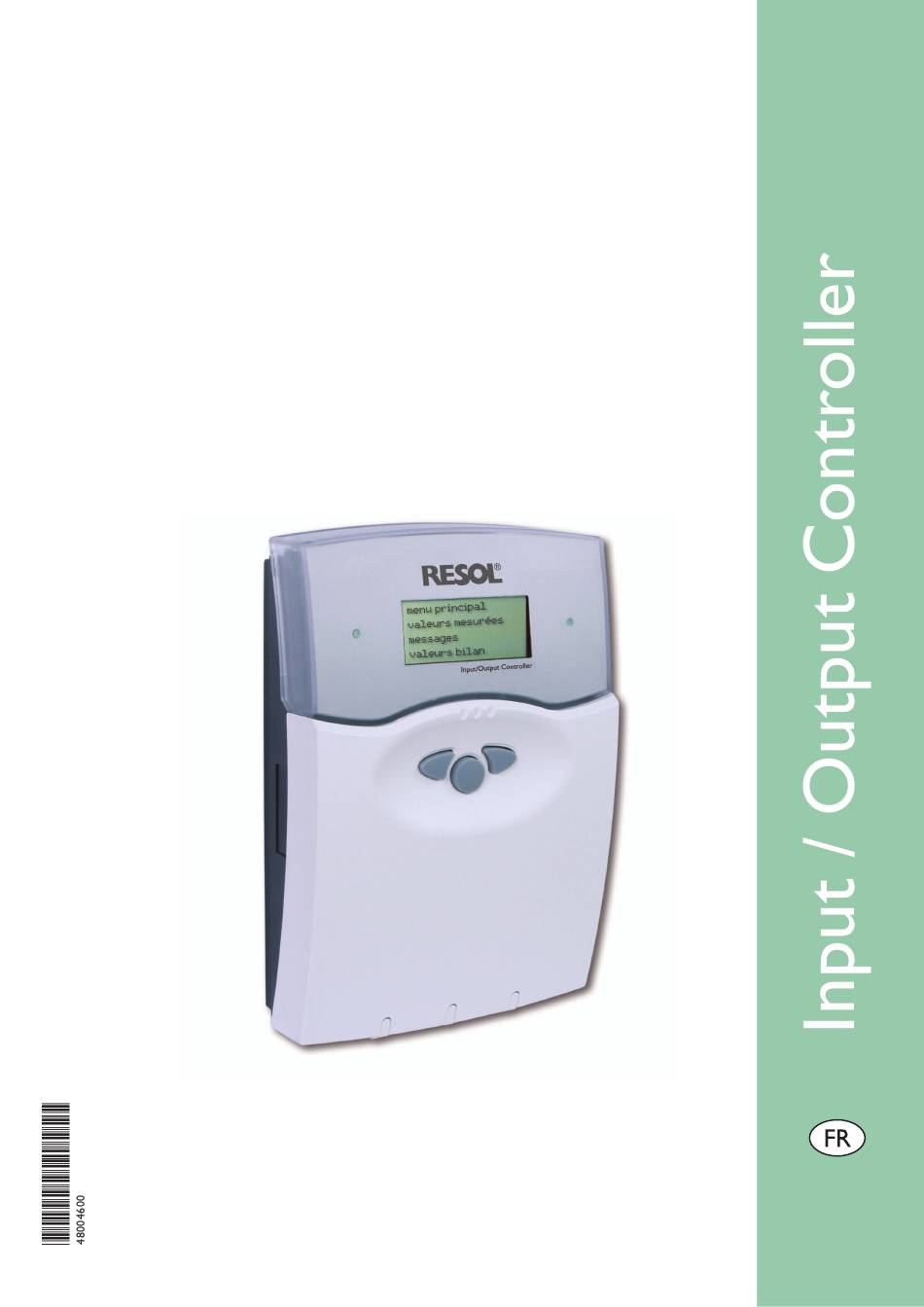

- Page 1 Input / Output Controller RESOL Montage Branchement Commande Détection de pannes Manuel Nous vous remercions de l‘achat de ce produit RESOL. Veuillez lire le mode d‘emploi attentivement afin de pouvoir utiliser l‘appareil de manière optimale. www.resol.de...
-
Page 2: Table Des Matières
Utilisation conforme aux dispositions 1.2.1 Présentation des branchements électriques ........4 du fabricant 1.2.2 Relais ......................5 L‘Input / Output Controller est conçu 1.2.3 Communication de données / bus ............5 pour contrôler le fonctionnement et 1.2.4 Sondes ......................5 le rendement du circuit du capteur 1.2.5... -
Page 3: Caractéristiques Techniques Boîtier
évaluation du rendement énergétique • RESOL VBus ® L‘ Input / Output Controller RESOL spécifiques du système de chauffage est conçu pour contrôler le fonction- telles que la longueur des tuyaux, la 12,0 nement du circuit du capteur des superficie des capteurs etc. -
Page 4: Installation
Input / Output Controller Installation Attention! Débranchez l‘appareil avant 1.1 Montage d‘ouvrir le boîtier! fermeture push-push appuyer pour ouvrir appuyer pour fermer Le montage de l‘appareil doit s‘effectuer exclusivement dans un endroit clos et sec. Afin d‘assurer le bon fonctionnement de celui-ci, veillez à... -
Page 5: Relais
Input / Output Controller 1.2.2 Relais L‘IOC est équipé d‘un relais d‘état exempt de potentiel permettant de communiquer les messages d‘erreur au dis- positif de signalisation. L‘IOC signale toute panne survenue exemple dans le circuit solaire et toute défaillance des fonctions supplémentaires. -
Page 6: Montage Des Sondes
Input / Output Controller 1.2.5 Montage des sondes Nota bene : Afin d‘assurer des mesures précises, il est indispensable de poser les sondes correctement! Montage des sondes pour mesurer la Placez les sondes des circuits de départ et de retour dans des doigt de gants. -
Page 7: Commande
Input / Output Controller Commande L‘IOC se manoeuvre uniquement avec les 3 touches situées sous l‘écran. La touche 1 sert à avancer dans le menu et à 2.1 Touches de réglage augmenter des valeurs de réglage. La touche 2 sert à effec- tuer la fonction inverse. -
Page 8: Codes D'utilisateur
Input / Output Controller 2.4 Codes d‘utilisateur 1. Expert code 0077 Tous les réglages effectués peuvent être mo- difiés. 2. Client code 0000 aucune valeur de réglage ne peut être modi- fiée. Pour des raisons de sécurité, il est im- portant que le code de l‘utilisateur soit réglé... -
Page 9: Vue D'ensemble Des Menus Et Des Sous-Menus
Input / Output Controller 3.2 Vue d‘ensemble des menus et des sous-menus VR-Capteurs : superf. de réf. menu principal : superf. totale valeurs mesurées type capteur messages eta0 valeurs bilan modif. fluide valeurs régl. : valeurs régl. capteurs code utilisateur... -
Page 10: Fonctions Et Options
Input / Output Controller 4. Fonctions et options L‘IOC est relié à des sondes placées à différents endroits 4.1 Valeurs mesurées du système de chauffage solaire. Ces sondes mesurent les grandeurs suivantes (voir chapitre 1.2.5 et 3.1): valeurs mesurées/T-départ sonde 1 : température du circuit de départ... - Page 11 Input / Output Controller Panne des sondes Toute panne des sondes de l‘IOC s‘étant produite pen- dant la journée sera signalée en fin de journée avec la messages/!Erreur sonde. date correspondante. Le relais avertisseur commute les contacts; le témoin lumineux rouge clignote.
-
Page 12: Bilans
Input / Output Controller 4.3 Bilans L‘algorithme de l‘IOC définit deux quantités de chaleur. laire, de la température extérieure ainsi que des conditions 1. D‘une part, l‘IOC mesure le rendement réel du sys tème de fonctionnement du réservoir. Pour réaliser ce calcul, de chauffage solaire (valeur réelle) à... -
Page 13: Valeurs De Réglage
Input / Output Controller Affichage de la température moyenne quotidienne nomi- valeurs bilan/hier/Tnom-quot. nale (en °C). valeurs bilan/hier/conso quot. Volume consommé : il s‘agit, en général, du besoin quotidien d‘eau chaude par rapport à la superficie des capteurs (en l/(m²d)). -
Page 14: Capteurs
Input / Output Controller 4.4.1 Capteurs Superficie de référence Réglage de la superficie de référence pour la mise au point des paramètres du capteur: superficie d‘absorption, su- valeurs régl./capteurs/superf. de réf. perficie aperture ou superficie brute (cf le compte-rendu Choix : absorpt., aperture, su. brute d‘essais des capteurs). -
Page 15: Emplacement
Input / Output Controller Valeur b0 La valeur b0 est réglable uniquement si vous utilisez des capteurs plats. Au cas où cette valeur ne serait pas disponi- valeurs régl./capteurs/b0 ble, calculez-la à l‘aide d‘un facteur de modification de Gamme de réglage : 0,000 ... 1,000 l‘angle d‘incidence, par exemple avec 50 °... -
Page 16: Orientation
Input / Output Controller 4.4.3 Orientation Azimut L‘azimut définit l‘orientation de la surface des capteurs. L‘angle est égal à zéro lorsqu‘il est orienté vers le sud; il a valeurs régl./orientation/azimut une valeur positive lorsqu‘il est orienté vers l‘ouest. Gamme de réglage : -180 ... 180 °... -
Page 17: Régulateur
Input / Output Controller Capacité de transmission thermique de Définition de la capacité de transmission thermique de l‘échangeur de chaleur l‘échangeur de chaleur (en W/K) à température moyenne valeurs régl./circuit solaire/CTT de fonction nement. Deux intervalles de réglage. Au cas où... -
Page 18: Fluide Caloporteur
Input / Output Controller Préchauffage du circuit du capteur Mise en marche indépendante du circuit du capteur. Si le circuit solaire est mis en marche pour préchauffer le valeurs régl./régulateur/préch. c.capt.? réservoir sans que celui-ci ne reçoive de chaleur, sélection- Choix : non, oui nez „oui“. -
Page 19: Divers
Input / Output Controller 4.4.8 Divers Adaptation du seuil toléré Cette fonction permet de modifier le seuil toléré (20 %) pour l‘écart entre le rendement réel et le rendement nomi- valeurs régl./divers/ad. limite tol. nal du circuit du capteur. Augmentez ledit seuil, par exemple, Gamme de réglage : -10 ... -
Page 20: Fonctions Supplémentaires
Input / Output Controller Définition du coefficient de conversion du deuxième dé- Deuxième bilan thermique bitmètre (en l/imp). Deux intervalles de réglage. valeurs régl./divers/V40-coef.2 Nota bene : Gamme de réglage : 0,5 ... 9999 l/imp Tenir compte de l‘indication „l/imp“ sur le petit drapeau Réglage d‘origine : 1,0 l/imp... - Page 21 Input / Output Controller Période de contrôle S6 Après avoir activé le contrôle S6, il est possible de compa- rer la valeur enregistrée par la sonde S6 à la valeur limite valeurs régl./fonctions suppl./période S6 définie toute la journée ou pendant un intervalle de temps.
- Page 22 Input / Output Controller Début du contrôle S7 Après avoir sélectionné le paramètre „intervalle“ dans le sous-menu „période S7“, définissez l’heure du début du valeurs régl./fonctions suppl./- début contrôle. Gamme de réglage : 0:00 ... 23:59 Réglage d’origine : 8:00 Fin du contrôle S7...
-
Page 23: Détection De Pannes
Input / Output Controller 5. Détection de pannes Nota bene : 5.1 Pannes du circuit solaire Pour faciliter la détection des pannes du système de chauf- fage, il est conseillé de consulter les données enregistrées par l‘IOC ainsi que la date affichée sur l‘écran au moment de l‘apparition desdites pannes. -
Page 24: Défaillance Des Sondes Et De L'appareil
Input / Output Controller 5.2 Défaillance des sondes et de l‘appareil En cas de panne ou de défaillance, un message d‘erreur s‘affiche sur l‘écran du régulateur : fusible T4A fusible de rechange T4A témoin lumineux de contrôle Le témoin lumineux rouge clignote. -
Page 25: Accessoires
Input / Output Controller 6. Accessoires Sondes Notre offre comprend des sondes à haute température, des sondes plates de contact, des sondes à température extéri- eure, des sondes à température ambiante, des sondes tuyau, des sondes de rayonnement solaire et des sondes complètes dotées de doigts de gant. -
Page 26: Commandez Le Ga3 Dans La Version Spéciale
Commandez le SD3 dans la version spéciale adaptée à l‘IOC ! Le petit panneau d‘affichage RESOL Smart Display SD3 est conçu pour être branché sur les régulateurs RESOL à travers le RESOL VBus . Il permet de visualiser les valeurs ®... - Page 27 Input / Output Controller...
-
Page 28: Votre Distributeur
Toute utilisation en dehors de ces ce manuel; ceux-ci n’ont qu’un caractère exemplaire. L’utilisation des mêmes droits requiert l’autorisation de la société RESOL - Elek- données du manuel se fera à risque personnel. Le rédacteur décline tronische Regelungen GmbH.
