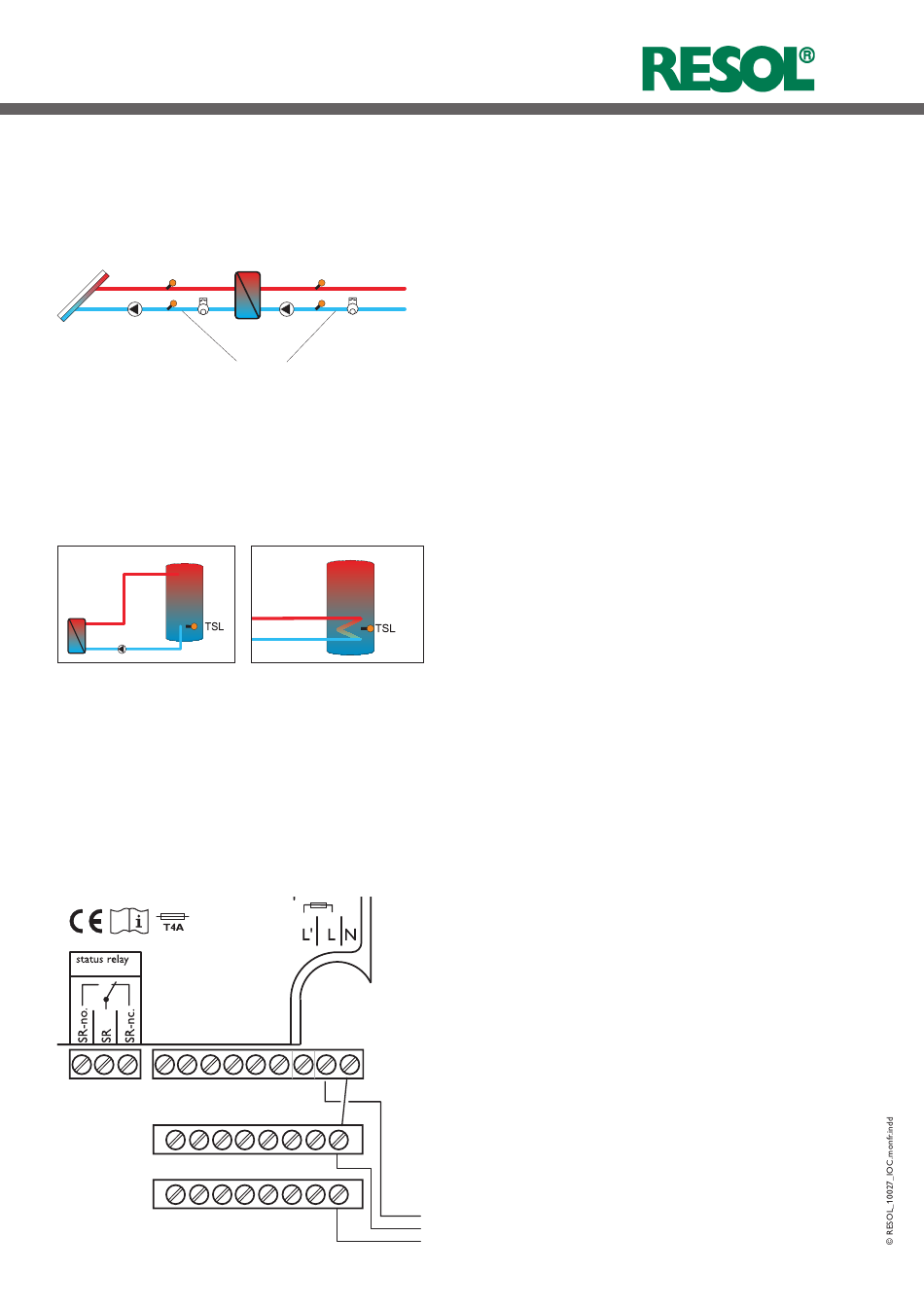

1.2.5 Montage des sondes

Montage des sondes pour mesurer la
quantité de chaleur produite
Montage des sondes pour calculer
la quantité nominale de chaleur
Montage des sondes sur le réservoir
Température du déperditeur de chaleur TSL
1
Température Tmax-off rés.
1.2.6 Connexion au réseau électrique
6
|
au choix
2
fil neutre N (plaque à bornes)
fil protecteur PE (plaque à bornes)
Nota bene :
Afin d'assurer des mesures précises, il est indispensable de
poser les sondes correctement!
Placez les sondes des circuits de départ et de retour dans des
doigt de gants.
Installez le débitmètre dans le circuit de retour (tuyaux
allant du réservoir au capteur).
Si vous utilisez un échangeur de chaleur externe, vous pour-
rez choisir le circuit dans lequel vous souhaitez effectuer le
bilan thermique (circuit du capteur ou circuit de chauffage).
Définissez le type de fluide utilisé sur l'IOC.
Placez la sonde mesurant l'intensité du rayonnement solaire
dans un lieu sans ombre. Inclinez-la et orientez-la de la
même manière que les capteurs.
Placez la sonde mesurant la température ambiante dans un
endroit à l'ombre et bien aéré.
En cas d'utilisation d'un échangeur de chaleur externe, fixez
la sonde tuyau à la hauteur du tuyau d'aspiration du circuit
de chauffage (graphique 1).
En cas d'utilisation d'un échangeur de chaleur interne, placez
ladite sonde à mi-hauteur de celui-ci (graphique 2).
Placez la sonde Tmax au même endroit que la sonde du
régulateur mesurant la température maximale de désacti-
vation du chauffage solaire (les deux sondes doivent me-
surer, dans la mesure du possible, la meme température).
- Vérifiez la température affichée sur l'écran de l'IOC et
comparez-la avec celle affichée sur l'écran du régulateur.
Si la température du régulateur est nettement supérieure
à celle de l'IOC (de plus d'1 K), réduisez la valeur „Tmax.
rés." de la valeur différentielle.
En cas de non-utilisation de la sonde Tmax, l'IOC est suscep-
tible d'afficher des données erronées.
L'alimentation électrique de l'IOC doit passer par un in-
terrupteur externe (dernière étape de l'installation!) et la
tension d'alimentation doit être comprise entre 220 et 240
V (50 ... 60 Hz). Fixez les câbles de l'IOC au boîtier avec les
serre-câbles étrier et les vis compris dans les accessoires ou
placez-les dans une goulotte à câbles sous l'appareil.
Netz / Mains
L
N
22 0... 24 0 V ~
PE
