Endress+Hauser Cleanfit CPA871 Information Technique page 3

Cleanfit CPA871
Eléments
Endress+Hauser
La sonde est disponible avec actionnement manuel ou pneumatique.
7
3
2
1

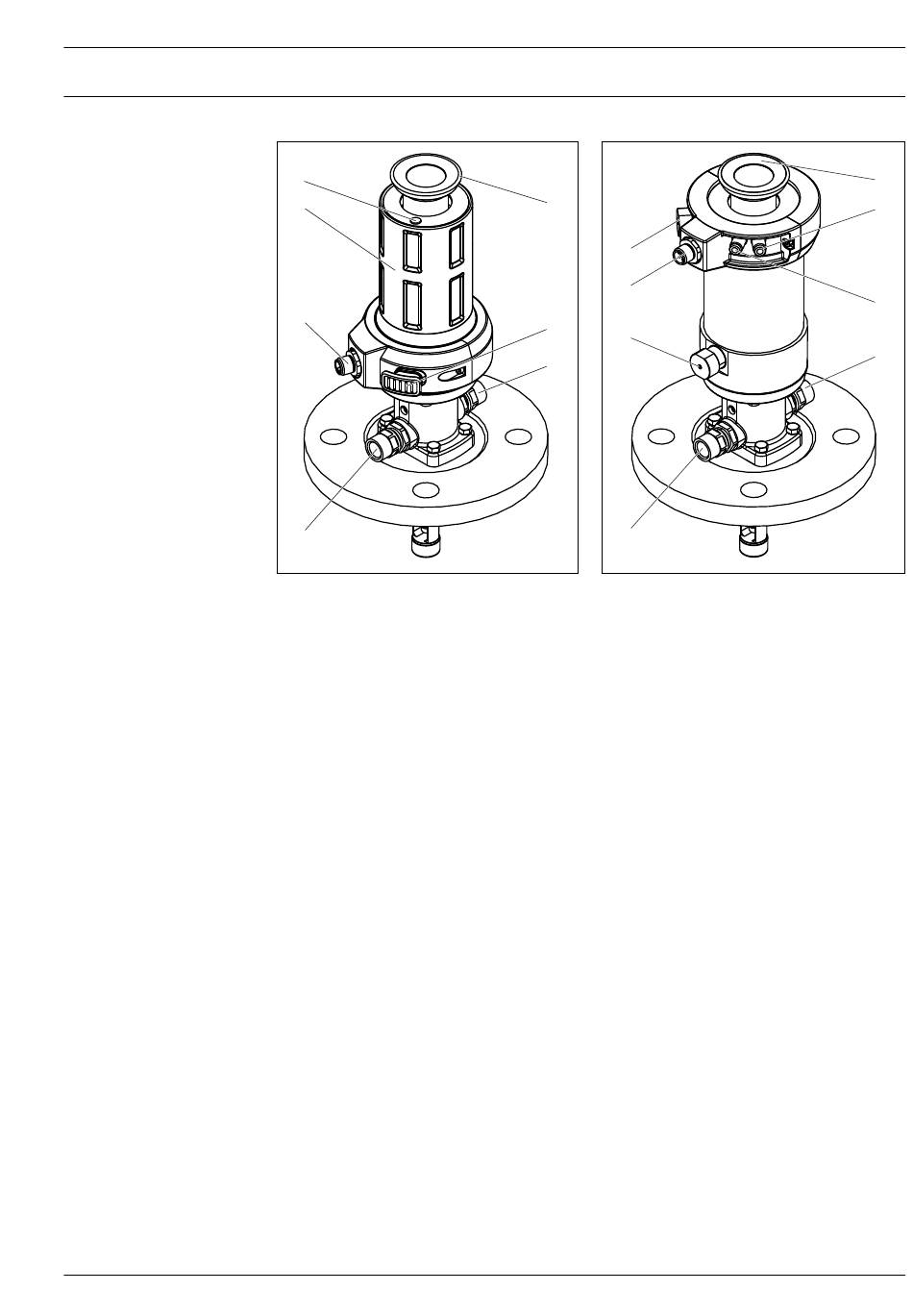

 1 Sonde avec actionnement manuel (sans capot
de protection)
1 Raccord de rinçage
2 Raccord pour fin de course
3 Actionnement manuel (molette)
4 Bague de fixation pour capot de protection
5 Bouton de déverrouillage (position de mesure)
6 Raccord de rinçage
7 Bouton de déverrouillage (position de
maintenance)
4
4
3
5
2
6
1
A0029812
 2 Sonde avec actionnement pneumatique (sans
capot de protection)
1 Raccord de rinçage
2 Verrouillage automatique de la position limite de
mesure
3 Raccord pour fin de course
4 Verrouillage automatique de la position limite de
maintenance
5 Bague de fixation pour capot de protection
6 Raccord pneumatique (à actionner en position de
mesure)
7 Raccord pneumatique (à actionner en position de
maintenance)
8 Raccord de rinçage
5
6
7
8
A0023912
3
