Informations relatives au document Unifit CPA842 Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Utilisation conforme La sonde de process Unifit CPA842 est conçu pour l' i nstallation de capteurs de 12 mm avec une longueur de tige de 120 mm dans des cuves, des bioréacteurs et des conduites.
Consignes de sécurité fondamentales Unifit CPA842 Sécurité de fonctionnement Avant de mettre l'ensemble du point de mesure en service : Vérifiez que tous les raccordements sont corrects. Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés.

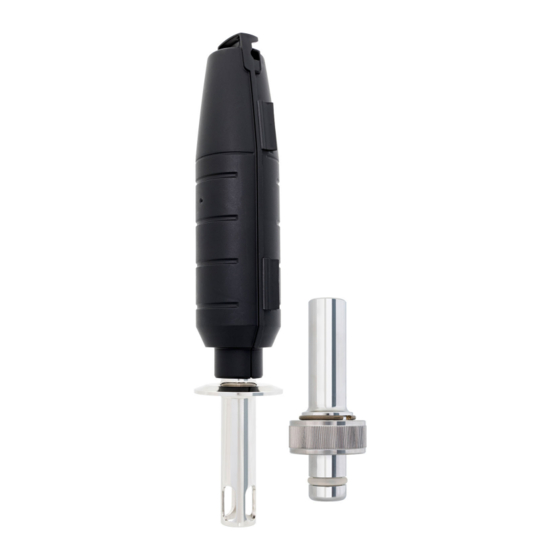

Unifit CPA842 Description du produit Description du produit A0034734 1 Description du CPA842 Capot de protection Anneau de fixation pour connexion PAL et/ou couvercle de protection Outil auxiliaire pour le montage du capteur Ecrou fou Raccord fileté PG13.5 pour capteurs avec longueur de tige 120 Cage de protection du capteur mm et diamètre 12 mm...
Description du produit Unifit CPA842 Raccords process Raccord process DN25 standard DN25 B.Braun port A0035539 Clamp 1.5" court avec diamètre extérieur de 50,5 mm correspond à NW 38 ISO 2852 Endress+Hauser...
Page 9
Unifit CPA842 Description du produit Raccord process Clamp 1.5" long avec diamètre extérieur de 50,5 mm • conforme à ASME-BPE 2009 • correspond à DN 40 DIN 32676 2001 • correspond à NW 38 ISO 2852 Clamp 2" avec diamètre extérieur de 64 mm •...
Page 10
Description du produit Unifit CPA842 Raccord process Raccord laitier DN 50 DIN 11851 (agrément EHEDG uniquement avec joint Siersema) A0034978 Bride Varivent N (DN 40 à 125) A0034979 Endress+Hauser...
Unifit CPA842 Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises Vérifiez que l' e mballage est intact. Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 12
Réception des marchandises et identification du produit Unifit CPA842 4.2.2 Certificats et agréments Sans ingrédients d'origine animale Aucun matériau ou composant d' o rigine animale n' a été utilisé lors de la production de toutes les parties en contact avec le process. (certifié dans le CoC pharma) Bioréactivité...
Page 13
Sélectionnez ensuite Recherche. Les détails de chaque caractéristique (option sélectionnée) de la référence de commande sont affichés. 4.2.5 Adresse du fabricant Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen 4.2.6 Contenu de la livraison La livraison comprend : •...
Montage Unifit CPA842 Montage Conditions de montage ‣ La sonde est destinée au montage sur cuves ou conduites. Des raccords process adaptés doivent être prévus à cet effet par le client. ‣ Le joint de montage, qui isole l' a daptateur du piquage de process, doit être fourni par le client (sauf pour les versions DN 25 Standard et DN 25 B.
Page 15
Unifit CPA842 Montage 5.1.1 Dimensions A0034653 3 Dimensions en mm (in) Standard Cage de protection Cage de protection et Cage de protection et connecteur PAL capot de protection CPA842- CPA842-XXXXXX1+NB CPA842- CPA842-XXXXXX1+NC XXXXXX1 XXXXXX1+NA Pas de cage de 110 (4,33)
5.3.1 Ensemble de mesure L' e nsemble de mesure complet comprend : • Sonde Unifit CPA842 • Capteur de 120 mm, par ex.CPS171D, Orbisint CPS11D, CLS82D, Oxymax COS22D ou COS81D avec ou sans technologie Memosens • Transmetteur, par ex. Liquiline CM44x •...
Page 18
Montage Unifit CPA842 5.3.2 Montage de la sonde dans le process AVERTISSEMENT Fuite du produit de process Risque de blessure causée par la haute pression, la température élevée ou par la substance chimique ! ‣ Portez des gants, des lunettes et des vêtements de protection.
Unifit CPA842 Mise en service Vissez le capteur. Serrez d' a bord manuellement puis à l' a ide d' u ne clé à douille (AF17 ou AF19 pour Memosens) d' e nv. ¼ de tour, env. 3 Nm. Raccordez le câble de mesure du transmetteur au capteur.
Maintenance Unifit CPA842 Opérations de maintenance 7.1.1 Nettoyage de la sonde Le choix de la solution de nettoyage dépend du degré et du type de contamination. Le tableau suivant reprend les types de contamination les plus courants et les solutions de nettoyage appropriées.
Page 21
Unifit CPA842 Maintenance • Vous pouvez également nettoyer la sonde en ligne (NEP). • Vous pouvez également stériliser la sonde en ligne (SEP) si le capteur est compatible SEP. • La sonde peut également être autoclavée si un capteur adapté est utilisé.
Réparation Généralités Afin de garantir le bon fonctionnement de votre appareil, utilisez exclusivement des pièces de rechange Endress+Hauser. Vous trouverez des informations détaillées sur les pièces de rechange sur : www.endress.com/device-viewer Après une réparation, vérifiez que l' a ppareil est complet, en bon état et qu' i l fonctionne correctement.
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Accessoires Unifit CPA842 Accessoires de montage G1¼ G1¼ Ø28 (1.1) Ø28(1.1) 15° Ø25(0.98) Ø25(0.98) A0034483 A0034484 9 Manchon à souder, oblique, en mm (in) 8 Manchon à souder, droit, en mm (in) Manchon à souder de sécurité DN25 •...
Unifit CPA842 Accessoires Joints • Kit, joint, en contact avec le produit, EPDM • Kit, joint, en contact avec le produit, FKM • Kit, joints FKM, DN25 G1 1/4, parties en contact avec le produit • Kit, joints FFKM, sauf G1 1/4, parties en contact avec le produit •...
Page 26
Accessoires Unifit CPA842 Memosens CPS16D • Capteur combiné pH/redox pour la technologie de process • Avec diaphragme PTFE anticolmatage • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cps16D Information technique TI00503C Memosens CPS96D • Capteur combiné pH/redox pour les procédés chimiques •...
Unifit CPA842 Caractéristiques techniques Caractéristiques techniques 10.1 Environnement 10.1.1 Température ambiante -15 à +70 °C (5 à +160 °F) 10.1.2 Température de stockage -15 à +70 °C (5 à +160 °F) 10.2 Process 10.2.1 Température de process Tenez compte des spécifications de l' é lectrode.
Page 28
Caractéristiques techniques Unifit CPA842 10.3 Construction mécanique 10.3.1 Dimensions → 15 10.3.2 Poids Sonde avec raccord process A ... U : 0,3 à 1,4 kg (0.7 à 3.1 lbs) selon la version Couvercle de protection : Env. 0,2 kg (0.4 lbs) 10.3.3...
