Equipement de montage

Endress+Hauser

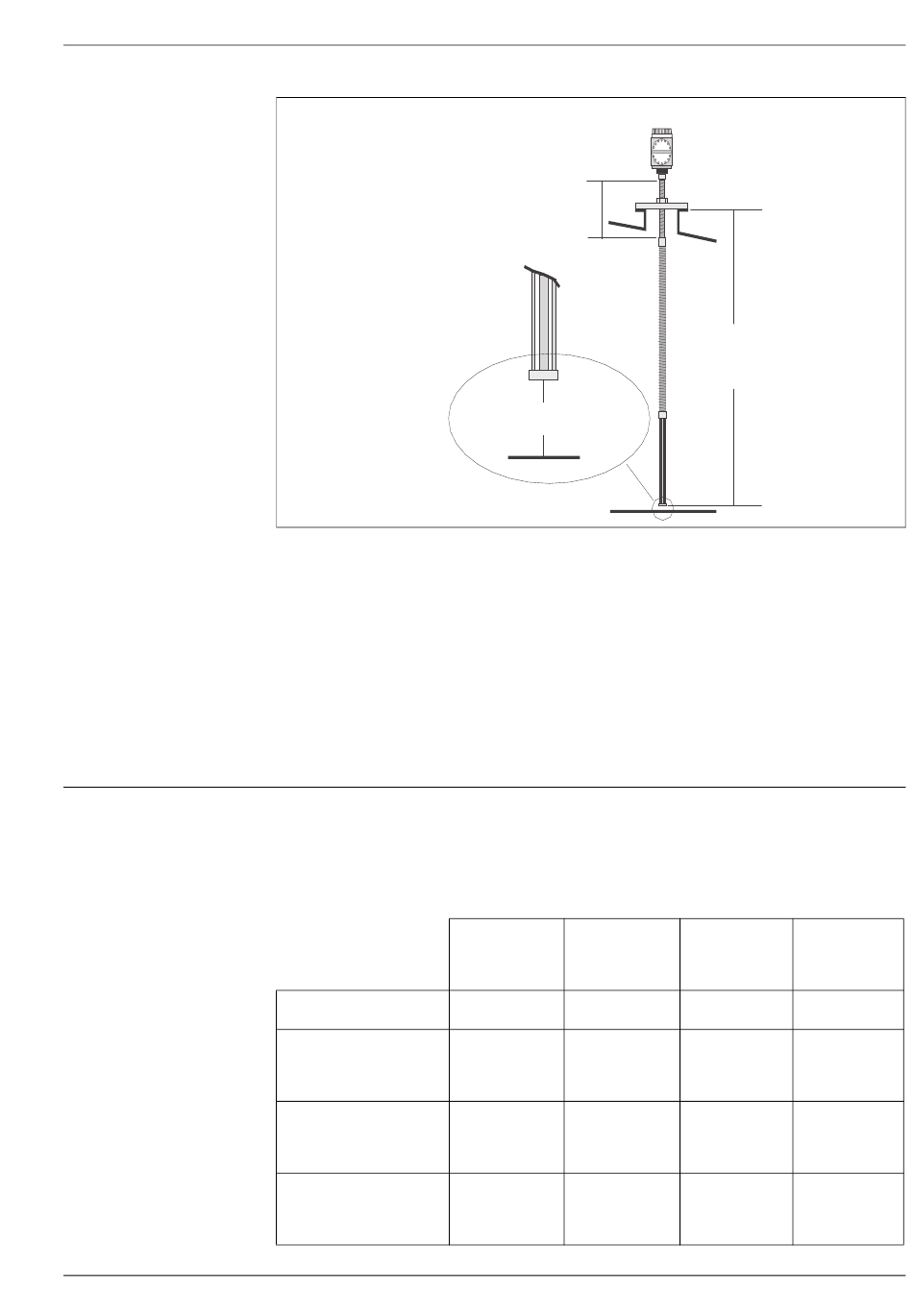

Hauteur de montage recommandée
Remarque !
Le dégagement du fond exigé à la fois pour la sonde de température et la sonde de fond d'eau
dépend de la méthode d'ancrage. Tenez compte du dégagement nécessaire lorsque vous
commandez le NMT 539. Vérifiez le dégagement recommandé dans le schéma ci-dessus et/ou
consultez votre agence Endress+Hauser pour plus de renseignements.
Lors de la commande du NMT 539 avec une position d'éléments spéciale et un dégagement par
rapport au fond, référez-vous à la pos. 80 "Espacement des éléments" dans la structure de
commande. Sélectionnez l'option 4 "Position et espacement des éléments personnalisés".
L'élément de température le plus bas doit être placé à 500 mm (20") du fond du réservoir, quel
que soit le type de sonde.
Par défaut, le dispositif de réglage de la hauteur est réglé au milieu de la gamme de réglage.
Pendant l'installation, réglez le dispositif de réglage à la hauteur désirée.
Le crochet d'ancrage du fond n'est pas disponible lorsque "A : aucun équipement de montage"
est sélectionné. La version "convertisseur + sonde de température" comprend le crochet
d'ancrage du fond en standard, même si "A : aucun équipement de montage" est sélectionné.
Equipement d'ancrage de la sonde : si l'option "100 : Fixation" est sélectionnée
0 :
Convertisseur seul
1 :
Convertisseur + sonde de
température
2 :
Convertisseur + sonde de
fond d'eau
3 :
Convertisseur + sonde de
température + sonde de
fond d'eau
Plage de réglage
±180 mm
(total 360 mm)
Dégagement du fond recommandé :
avec les installations B et D : 400 mm du fond du réservoir
avec les installations A et C : 200 mm du fond du réservoir
A : B :
Aucun équipe- Poids d'ancrage
ment de montage (grand profil)
aucun aucun
crochet inférieur crochet inférieur
poids d'ancrage
élingue
aucun crochet inférieur
poids d'ancrage
élingue
crochet inférieur
poids d'ancrage
élingue
Prothermo NMT 539
NMT539
Longueur à commander :
du dessous de la bride à
l'extrémité de la sonde de
température ou sonde fond d'eau
C :
Fil de tension +
Poids d'ancrage
(profil bas)
aucun
crochet inférieur crochet inférieur
poids d'ancrage plaque de base
élingue ancrage supérieur
crochet inférieur crochet inférieur
poids d'ancrage plaque de base
élingue ancrage supérieur
crochet inférieur crochet inférieur
poids d'ancrage plaque de base
élingue ancrage supérieur
D :
ancrage
supérieur
aucun
fil de tension
fil de tension
fil de tension
7
