Manuel d'utilisation du testeur d'isolation TA467
Mesures d'intensité CC
4.2.5.
Risque d'électrocution ! Il se peut que les pointes de sonde ne soient pas assez longues pour
atteindre les parties sous tension à l'intérieur de prises de 240 V pour des équipements, car les
contacts sont profondément en retrait dans les prises. En conséquence, la mesure peut indiquer
0 volt lorsqu'une tension est en fait présente dans la prise. Veillez à ce que les pointes de sonde
touchent les contacts métalliques à l'intérieur de la prise avant de supposer qu'aucune tension
n'est présente.
Ne capturez pas de mesures d'intensité de 20 A pendant plus de 30 secondes. Dépasser les 30
secondes risquerait d'endommager l'unité et/ou les câbles.

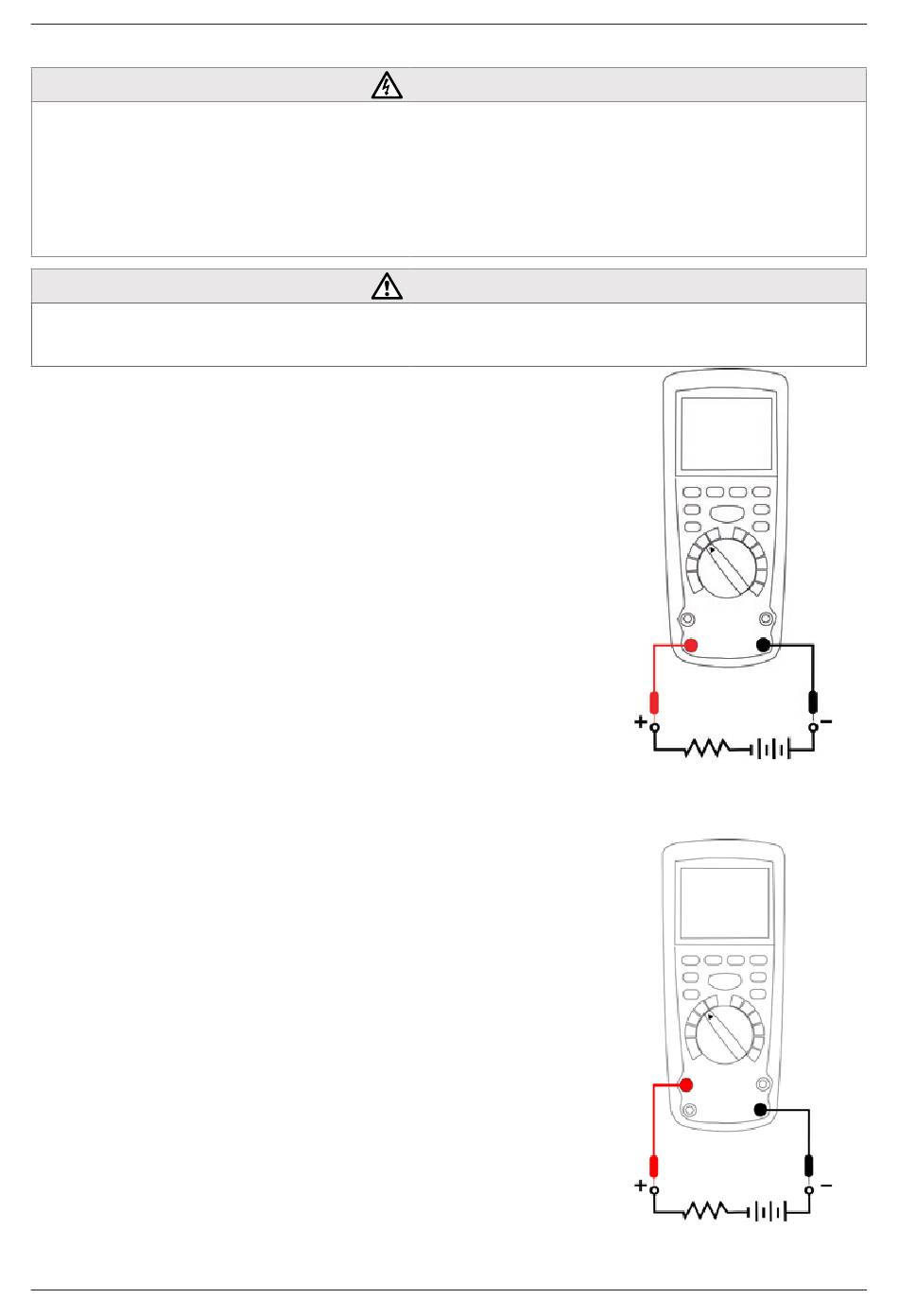

1. Insérez le câble de test noir dans la prise jack COM (négative).
2. Réglez le commutateur de fonction sur la position requise et
connectez le câble de test rouge :
a. Pour des mesures d'intensité allant jusqu'à 4000 µA CC :
réglez le commutateur de fonction sur la position µA et
insérez le câble de test rouge dans la prise jack µA mA.
b. Pour des mesures d'intensité allant jusqu'à 400 mA CC :
réglez le commutateur de fonction sur la position mA et
insérez le câble de test rouge dans la prise jack µA mA.
c. Pour des mesures d'intensité allant jusqu'à 20 mA CC :
réglez le commutateur de fonction sur la position 10A et
insérez le câble de test rouge dans la prise jack 10A mA.
3. Appuyez sur le bouton MODE pour passer sur CC à l'écran.
4. Coupez l'alimentation du circuit testé.
5. Ouvrez le circuit au point auquel vous souhaitez mesurer
l'intensité.
6. Mettez la pointe de la sonde de test noire en contact avec
le côté négatif du circuit et mettez la sonde de test rouge en
contact avec le côté positif du circuit.
7. Mettez le circuit sous tension.
8. Relevez l'intensité à l'écran.
8
Copyright © 2020 Pico Technology Ltd. Tous droits réservés.
AVERTISSEMENT
ATTENTION
DO341-2.fr
