Manuel d'utilisation du testeur d'isolation TA467

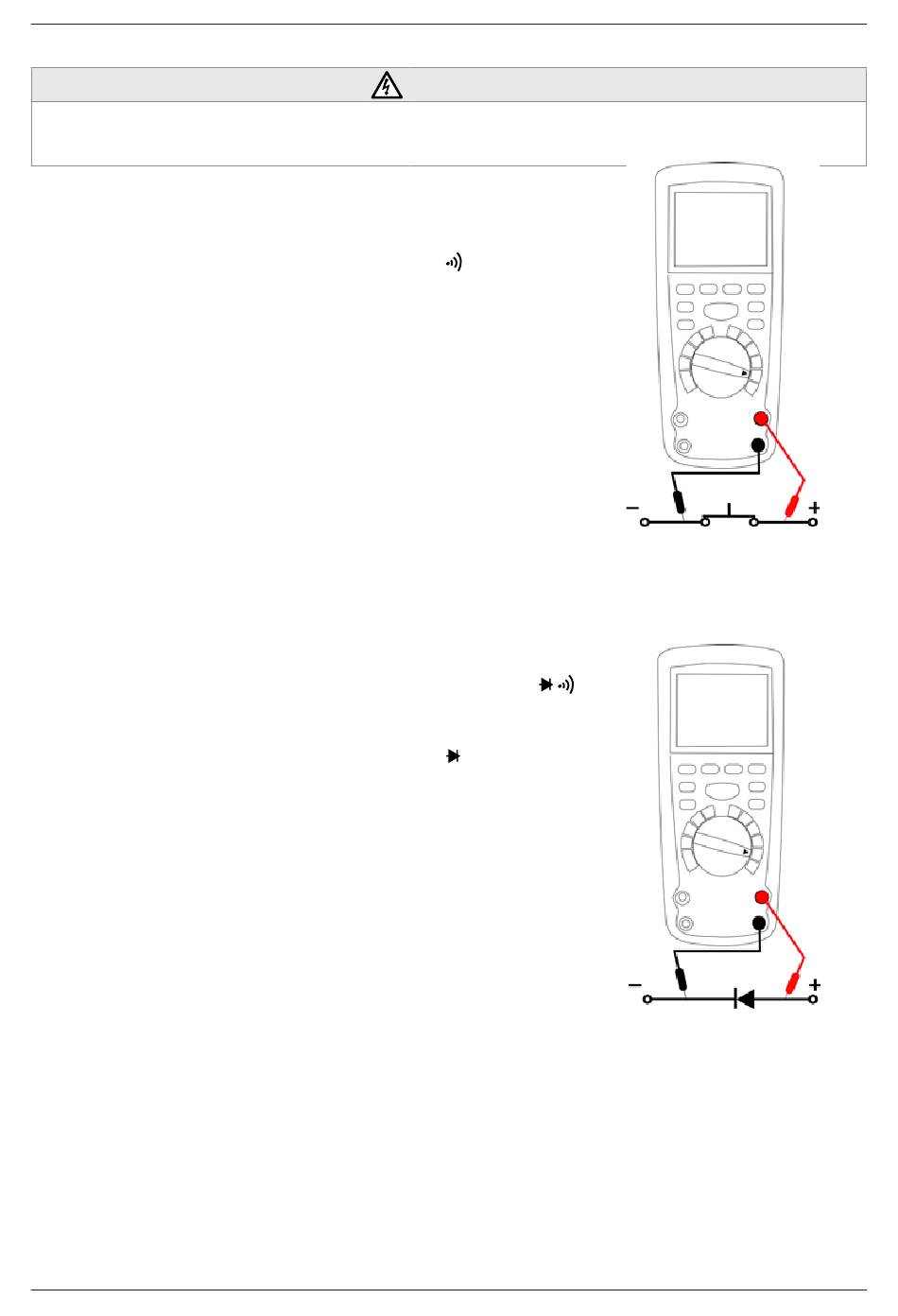

Contrôle de continuité
4.2.7.
Afin d'éviter tout choc électrique, ne mesurez jamais la continuité sur des circuits ou des câbles
sous tension.
1. Réglez le commutateur de fonction sur la position Ω.
2. Insérez le câble noir dans la prise jack COM (négative). Insérez le
câble rouge dans la prise jack Ω (positive).
3. Appuyez sur le bouton MODE pour passer sur
4. Touchez le circuit ou câble que vous souhaitez contrôler avec les
pointes de sonde de test.
5. Si la résistance est inférieure à 35 Ω, le signal sonore retentit. Si le
circuit est ouvert, OL s'affiche.

Test de diode

4.2.8.
1. Réglez le commutateur de fonction sur la position Ω CAP
2. Insérez le câble de test noir dans la prise jack COM (négative)
et le câble de test rouge dans la prise jack V (positive).
3. Appuyez sur le bouton MODE pour passer sur
4. Touchez le circuit sur un des côtés de la diode testée avec
les sondes de test. La tension directe va généralement
indiquer 0,400 à 0,700 V. La tension inverse va indiquer OL.
Les appareils court-circuités vont indiquer une valeur proche
de 0 V et les appareils ouverts vont indiquer OL dans les deux
polarités.
10
Copyright © 2020 Pico Technology Ltd. Tous droits réservés.
AVERTISSEMENT
et Ω à l'écran.
.
et V à l'écran.
