Manuel d'utilisation du testeur d'isolation TA467

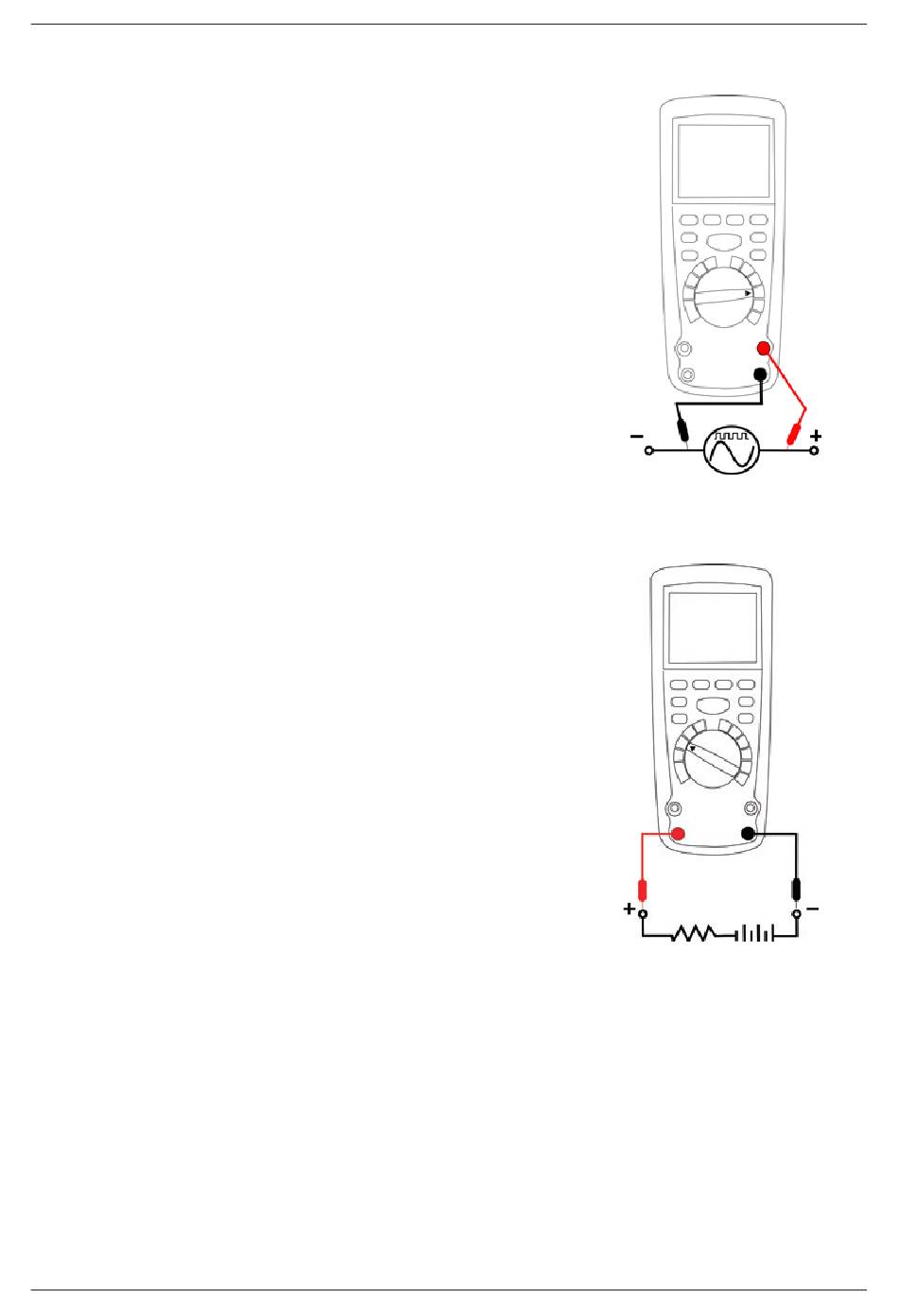

Mesures de fréquence (cycle de service) (électronique)
4.2.11.
1. Réglez le commutateur de fonction sur la position Hz%.
2. Insérez le câble de test noir dans la prise jack COM  (négative)
et le câble de test rouge dans la prise jack Hz% (positive).
3. Touchez le circuit testé avec les sondes de test.
4. Relevez la fréquence à l'écran.
5. Appuyez sur le bouton MODE pour passer sur %.
6. Relevez % de cycle de service à l'écran.
Mesures % 4 - 20 mA
4.2.12.
1. Insérez le câble de test noir dans la prise jack COM (négative).
2. Insérez le câble de test rouge dans la prise jack µA mA.
3. Réglez le commutateur de fonction sur la position 4-20mA%.
4. Coupez l'alimentation du circuit testé.
5. Ouvrez le circuit au point auquel vous souhaitez mesurer l'intensité.
6. Mettez la pointe de la sonde de test noire en contact avec le côté
négatif du circuit et mettez la sonde de test rouge en contact avec
le côté positif du circuit.
7. Mettez le circuit sous tension.
8. Le courant de boucle sera affiché en tant que % avec 0 mA=-25 %,
4 mA=0 %, 20 mA=100 % et 24 mA=125 %.
12
Copyright © 2020 Pico Technology Ltd. Tous droits réservés.
DO341-2.fr
